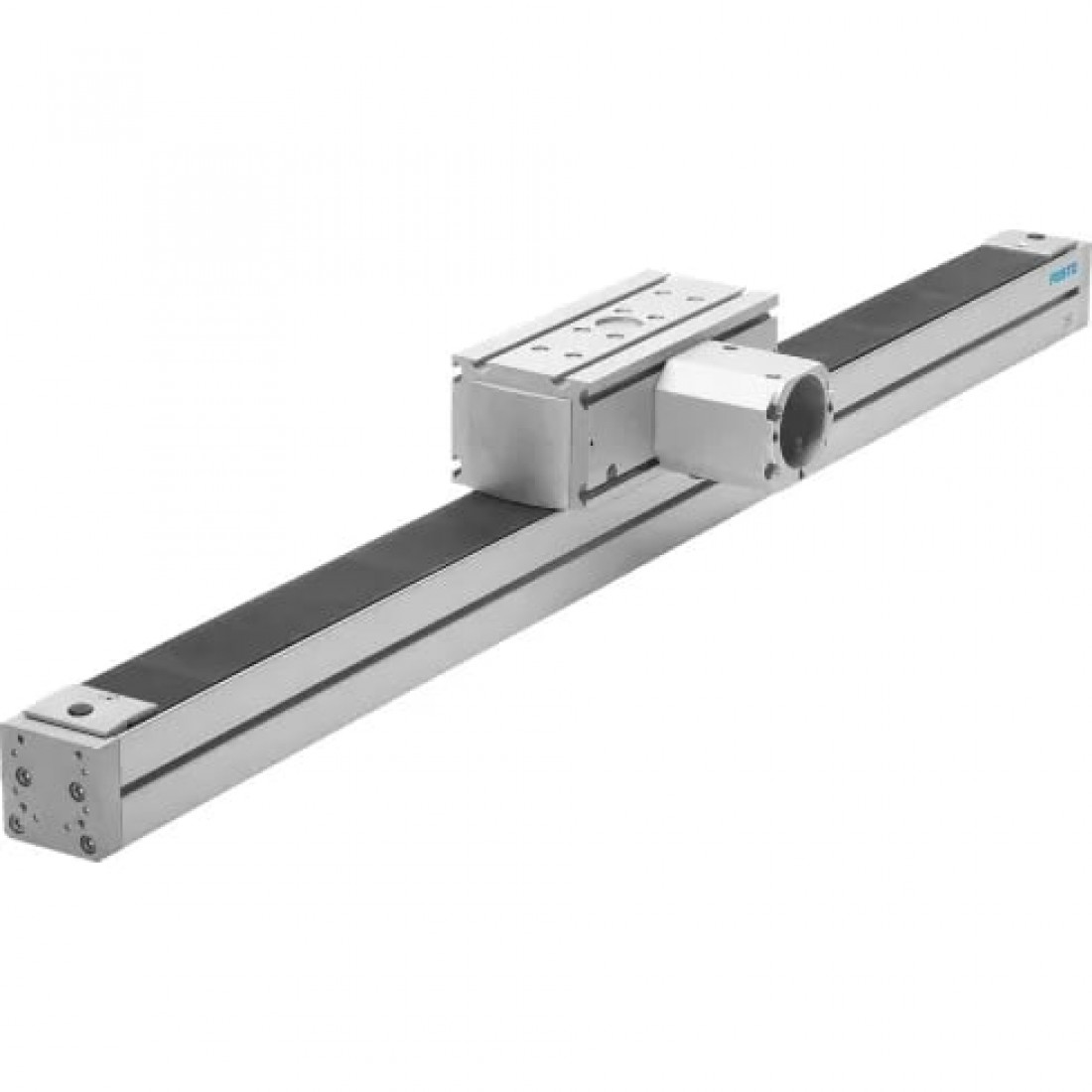

Консольный привод Festo DGEA-40-ZR
- Производитель
- FESTO
- Наличие
- Под заказ
- SKU / Артикул
- 195613
- MPN
- DGEA-40-ZR
Цена по запросу
- Базовый вес на 0 мм хода
- 14.300 г
- Дополнительный коэффициент массы на 10 мм хода
- 100 г
- Перемещаемая масса при ходе 0 мм
- 6.200 г
- Размер
- 40
- Тип конструкции
- Электромеханический консольный привод, С зубчатым ремнем
- Артикул
- 195613
Описание DGEA-40-ZR
Консольный привод Festo DGEA-40-ZR. Артикул 195613, MPN DGEA-40-ZR. Размер: 40. Цены указаны в тенге; условия поставки согласовываются при подтверждении заказа.
Заказ можно оформить с оплатой по счёту или при получении. Товар под заказ, стоимость уточняется перед подтверждением. Доставка и сроки согласовываются при подтверждении заказа.
Массо-габаритные и монтажные характеристики
- Базовый вес на 0 мм хода
- 14.300 г
- Дополнительный коэффициент массы на 10 мм хода
- 100 г
- Перемещаемая масса при ходе 0 мм
- 6.200 г
- Размер
- 40
- Тип конструкции
- Электромеханический консольный привод, С зубчатым ремнем
Основные характеристики
- Артикул
- 195613
- Наименование
- Консольный привод
- Производитель
- Festo
- Серия товара
- DGEA
Особенности материалов
- Материал головки привода
- Алюминиевый сплав, Анодированный
- Материал каретки головки привода
- Сталь, Гальванизирован
- Материал концевых крышек
- Алюминиевый сплав анодированный
- Материал направляющей рейки
- Катанная подшипниковая сталь, Антикоррозионное покрытие
- Материал профиля
- Алюминиевый сплав, Анодированный
Технические характеристики
- Базовая нагрузка при ходе 0 мм со вторым двигателем
- 23.200 г
- Движущий момент на холостом ходу
- 1 Нм
- Коэффициент подачи
- 120 мм/об
- Максимальная скорость
- 3 м/с
- Максимальное усилие Fx на консоли
- 8.400 Н
- Максимальное усилие Fy
- 7.300 Н
- Максимальное усилие Fy на консоли
- 3.200 Н
- Максимальное усилие Fz
- 7.300 Н
- Максимальное усилие Fz на консоли
- 3.200 Н
- Максимальное усилие подачи Fx
- 1.000 Н
- Максимальный момент Mx
- 133 Нм
- Максимальный момент Mx на консоли
- 118 Нм
- Максимальный момент My
- 665 Нм
- Максимальный момент My на консоли
- 407 Нм
- Максимальный момент Mz
- 460 Нм
- Максимальный момент Mz на консоли
- 580 Нм
- Максимальный приводной момент
- 19 Нм
- Массовый момент инерции JH на метр хода
- 36,5 кг·см²/м
- Массовый момент инерции JL на кг нагрузки
- 3,65 кг·см²/кг
- Массовый момент инерции JO со вторым приводом
- 41,5 кг·см²
- Массовый момент инерции, JO
- 28 кг·см²
- Моменты инерции сечения 2-ой степени Iy
- 1.759×10³ мм4
- Моменты инерции сечения 2-ой степени Iz
- 1.894×10³ мм4
- Направляющая
- Передача типа "винт - гайка" с циркулирующими шариками с направляющей
- Ориентировочное значение полезной нагрузки, вертикальной
- 27 кг
- Ориентировочное значение полезной нагрузки, горизонтальной
- 20 кг
- Рабочая нагрузка при ходе 0 мм со вторым двигателем
- 8.600 г
- Рабочий ход
- От 1 до 1.000 мм
- Резерв хода
- 120 мм
- Тип мотора
- Шаговый мотор, Сервомотор
- Точность повторения
- ±0,05 мм
- Удлинение зубчатого ремня
- 0,056 %
- Шаг зубчатого ремня
- 5 мм
- Эффективный диаметр приводной шестерни
- 38,2 мм
Условия эксплуатации
- Температура окружающей среды
- От -10 °C до +60 °C
Электрические характеристики
- Класс защиты
- IP20
