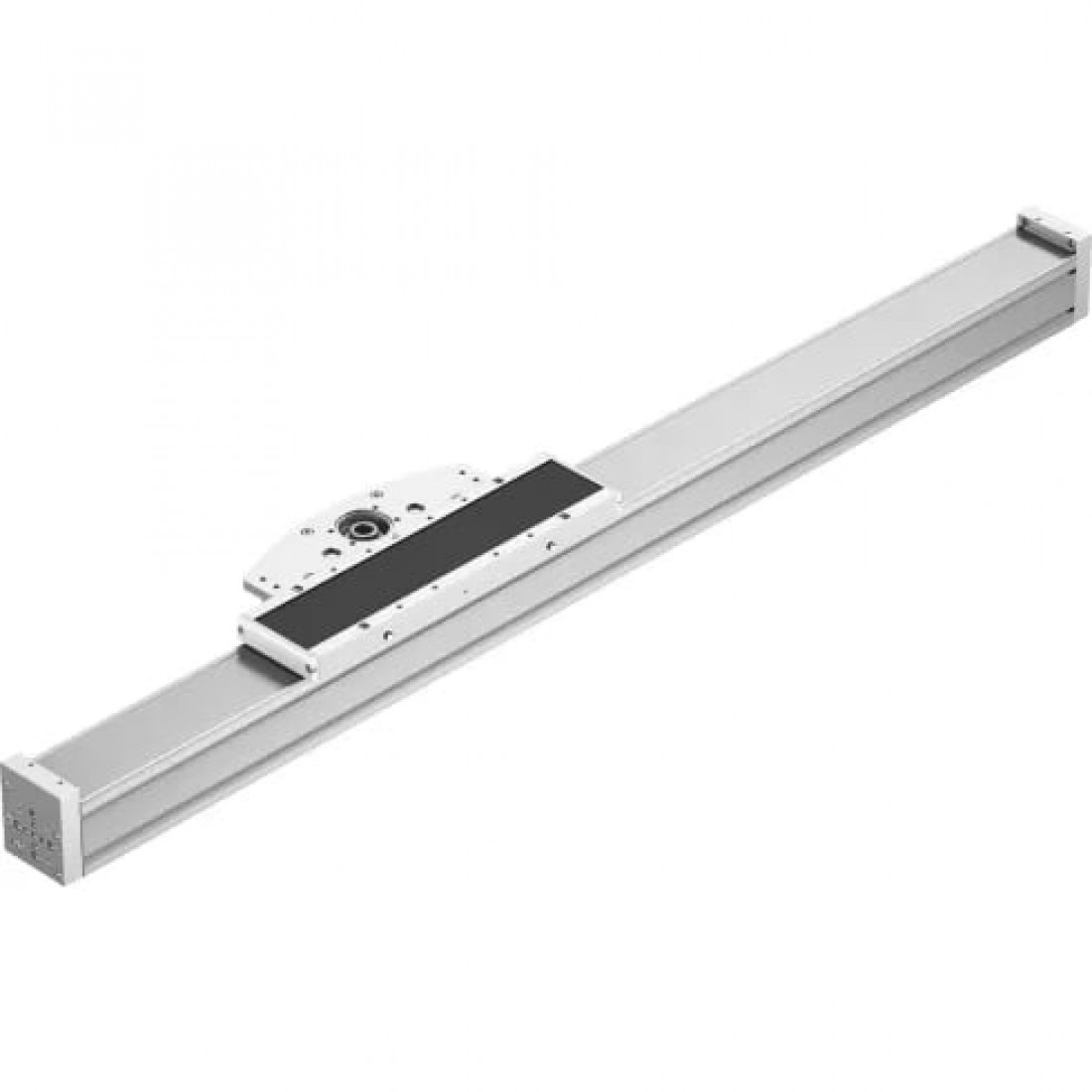

Консольный привод Festo ELCC-TB-KF-70-300-0H-P0-CR
- Производитель
- FESTO
- Наличие
- В наличии
- SKU / Артикул
- 8082393
- MPN
- ELCC-TB-KF-70-300-0H-P0-CR
4 142 614,00 ₸
- Базовый вес на 0 мм хода
- 7.960 г
- Дополнительный вес на 10 мм хода
- 63 г
- Дополнительный коэффициент массы на 10 мм хода
- 63 г
- Перемещаемая масса при ходе 0 мм
- 3.210 г
- Размер
- 70
- Тип конструкции
- Электромеханический консольный привод
Описание ELCC-TB-KF-70-300-0H-P0-CR
Консольный привод Festo ELCC-TB-KF-70-300-0H-P0-CR. Артикул 8082393, MPN ELCC-TB-KF-70-300-0H-P0-CR. Размер: 70; Материал корпуса: Нержавеющая легированная сталь. Цены указаны в тенге; условия поставки согласовываются при подтверждении заказа.
Заказ можно оформить с оплатой по счёту или при получении. Товар в наличии. Доставка и сроки согласовываются при подтверждении заказа.
Массо-габаритные и монтажные характеристики
- Базовый вес на 0 мм хода
- 7.960 г
- Дополнительный вес на 10 мм хода
- 63 г
- Дополнительный коэффициент массы на 10 мм хода
- 63 г
- Перемещаемая масса при ходе 0 мм
- 3.210 г
- Размер
- 70
- Тип конструкции
- Электромеханический консольный привод
Основные характеристики
- Артикул
- 8082393
- Наименование
- Консольный привод
- Производитель
- Festo
- Серия товара
- ELCC
Особенности материалов
- Материал головки привода
- Анодированный алюминий
- Материал зажимной детали зубчатого ремня
- Анодированный алюминий
- Материал зубчатого ремня
- Полихлоропрен со стекловолокном и нейлоновым покрытием
- Материал каретки
- Литой алюминий, анодированный
- Материал концевых крышек
- Алюминиевый сплав анодированный
- Материал корпуса
- Нержавеющая легированная сталь
- Материал направляющей рейки
- Рулонная сталь, Corrotect coated
- Материал профиля
- Анодированный алюминий
Технические характеристики
- Интервалы смазки, в зависимости от пройденного пути
- 1.000 км
- Коэффициент подачи
- 96 мм/об
- Максимальная скорость
- 5 м/с
- Максимальное усилие Fy
- 9.680 Н
- Максимальное усилие Fz
- 9.406 Н
- Максимальное усилие подачи Fx
- 600 Н
- Максимальное ускорение
- 50 м/с²
- Максимальный момент Mx
- 104 Нм
- Максимальный момент My
- 826 Нм
- Максимальный момент Mz
- 797 Нм
- Максимальный приводной момент
- 9,2 Нм
- Массовый момент инерции JH на метр хода
- 14,7 кг·см²
- Массовый момент инерции JL на кг нагрузки
- 2,3 кг·см²
- Массовый момент инерции, JO
- 10,6 кг·см²
- Моменты инерции сечения 2-ой степени Iy
- 959,74 * 1003 мм4
- Моменты инерции сечения 2-ой степени Iz
- 928,74 * 1003 мм4
- Направляющая
- Передача типа "винт - гайка" с циркулирующими шариками с направляющей
- Рабочий ход
- 300 мм
- Резерв хода
- 0 мм
- Справочное значение, характеристики движения
- 5.011 км
- Точность повторения
- ±0,05 мм
- Шаг зубчатого ремня
- 3 мм
- Эффективный диаметр приводной шестерни
- 30,558 мм
Условия эксплуатации
- Положение при сборке
- Любое
- Сопротивление коррозии
- 0 - Нет стойкости к коррозии
- Температура окружающей среды
- От -10 °C до +60 °C
Электрические характеристики
- Класс защиты
- IP20
