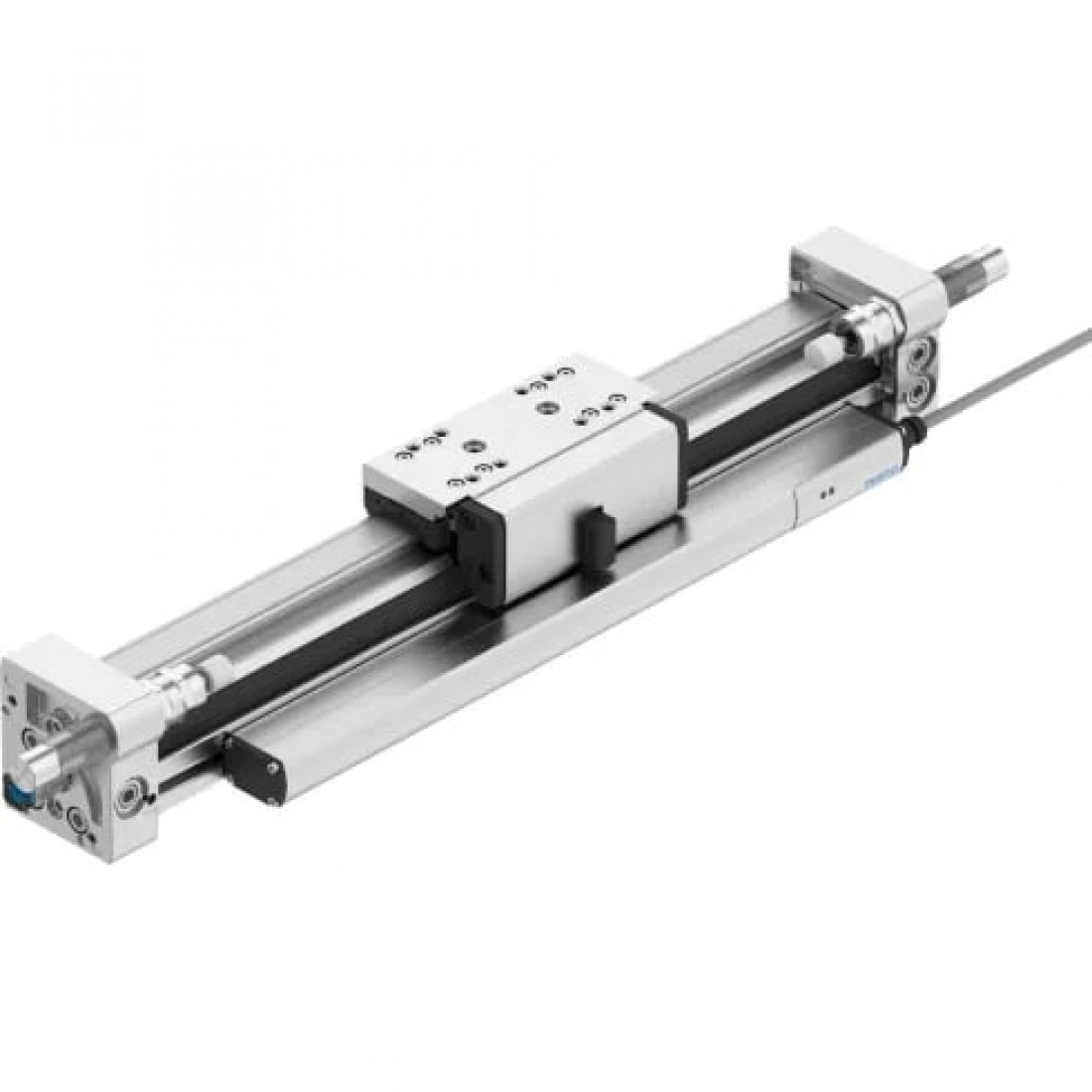

Линейный привод Festo DGCI-25

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]

Дополнительные характеристики

Теоретическое усилие при 6 бар, обратный ход

295 Н

Теоретическое усилие при 6 бар, прямой ход

295 Н

Массо-габаритные и монтажные характеристики

Альтернативные соединения

См. чертеж

Тип крепления

С принадлежностями

Тип резьбы

G

Основные характеристики

Артикул

544426

Наименование

Линейный привод

Производитель

Festo

Серия товара

DGCI

Особенности материалов

Материал крышки

Алюминиевый сплав

Материал уплотнения

NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)

Технические характеристики

Варианты исполнения

Зажимное устройство привода, защищенная направляющая качения, дополнительная каретка, стандартно - слева, дополнительная каретка, стандартно - справа

Демпфирование

Амортизатор, быстрая остановка, Амортизатор, плавная остановка

Диаметр поршня

25 мм

Наименьший ход позиционирования

3% от максимального хода (не больше 20 мм)

Направляющая

Передача типа "винт - гайка" с циркулирующими шариками с направляющей

Определение позиции

С прикрепленным датчиком перемещения

Пневматический канал на фиксаторе

M5

Присоединение 2

1/8

Сокращение хода в конечных положениях

25 мм

Ход

От 100 до 2.000 мм

Ход Soft Stop

100 ... 2.000 мм

Ход сервопневматического позиционирования

100 ... 2.000 мм

Условия эксплуатации

Взрывобезопасная температура окружающей среды

0°C ≤ Ta ≤ +50°C

Взрывозащита типа (Газ)

Ex nA IIC T4 X Gc

Взрывозащита типа (Пыль)

Ex tc IIIC T120°C X Dc IP65

Категория ATEX (Газ)

II 3G

Категория ATEX (Пыль)

II 3D

Пищевая безопасность

Безопасны для пищевых продуктов в соответствии с FDA

Положение при сборке

Любое

Примечание по рабочей среде

Операция смазывания невозможна

Сопротивление коррозии

0 - Нет стойкости к коррозии, 1 - Низкая стойкость к коррозии, 2 - Средняя стойкость к коррозии

Температура окружающей среды

От -10 °C до +60 °C
