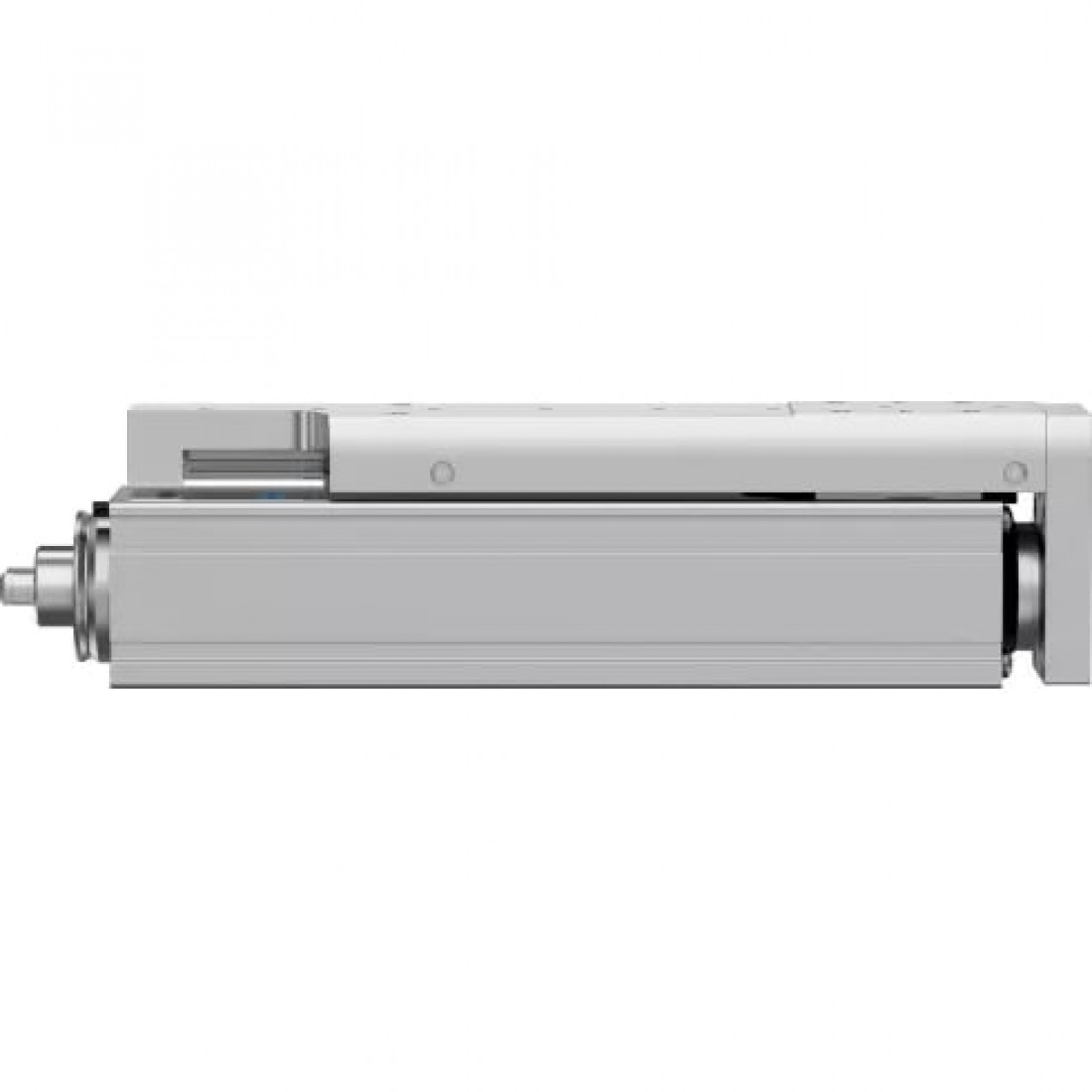

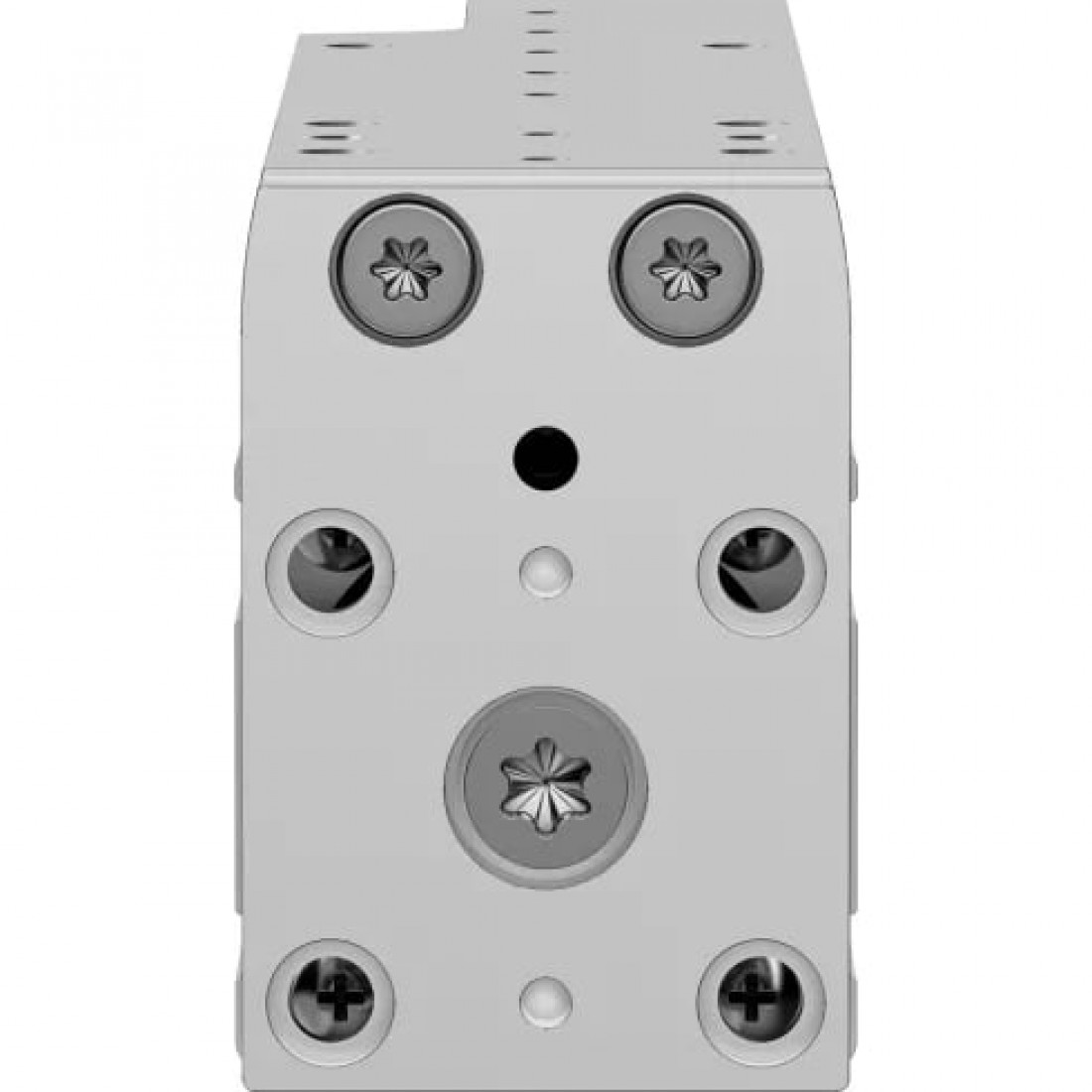

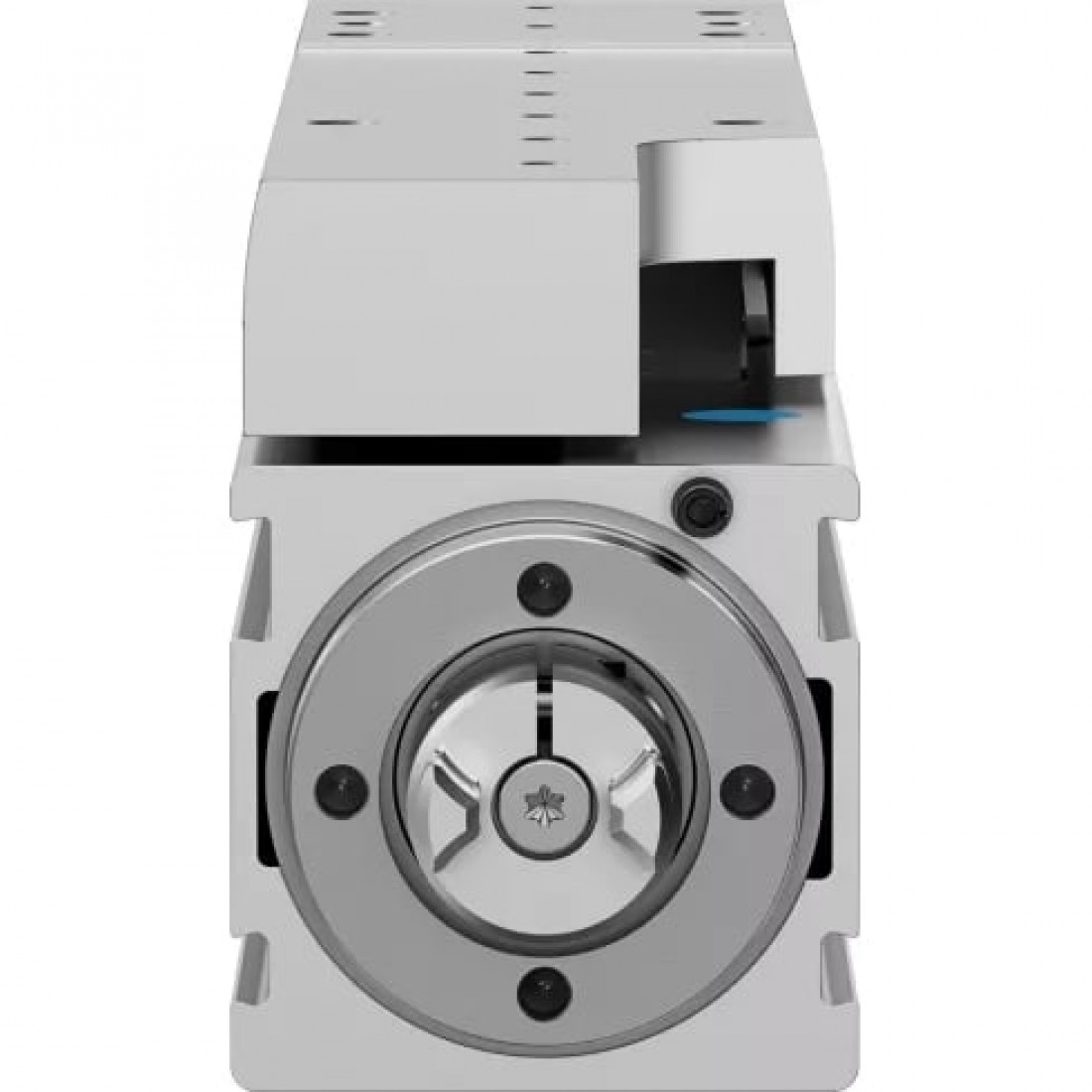

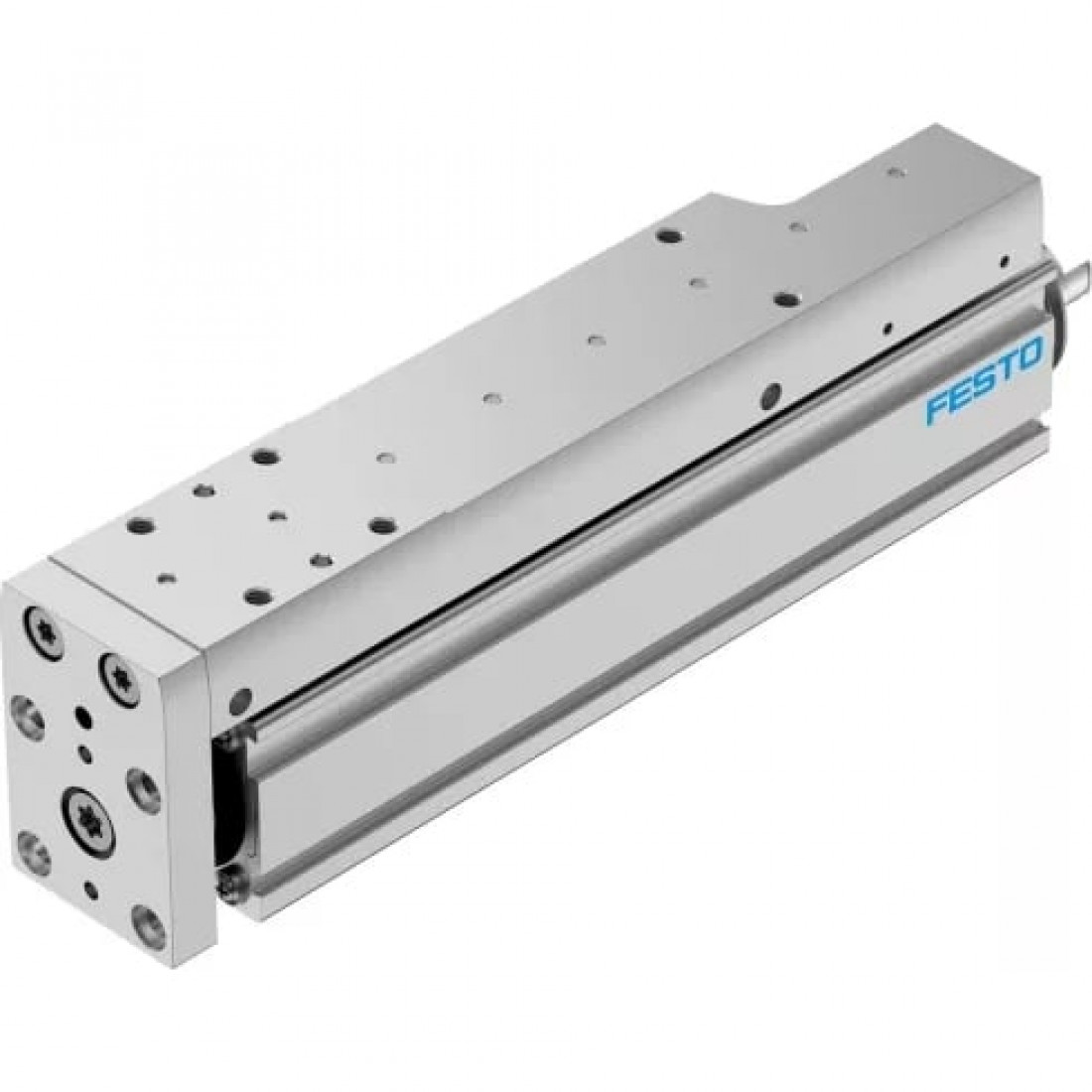

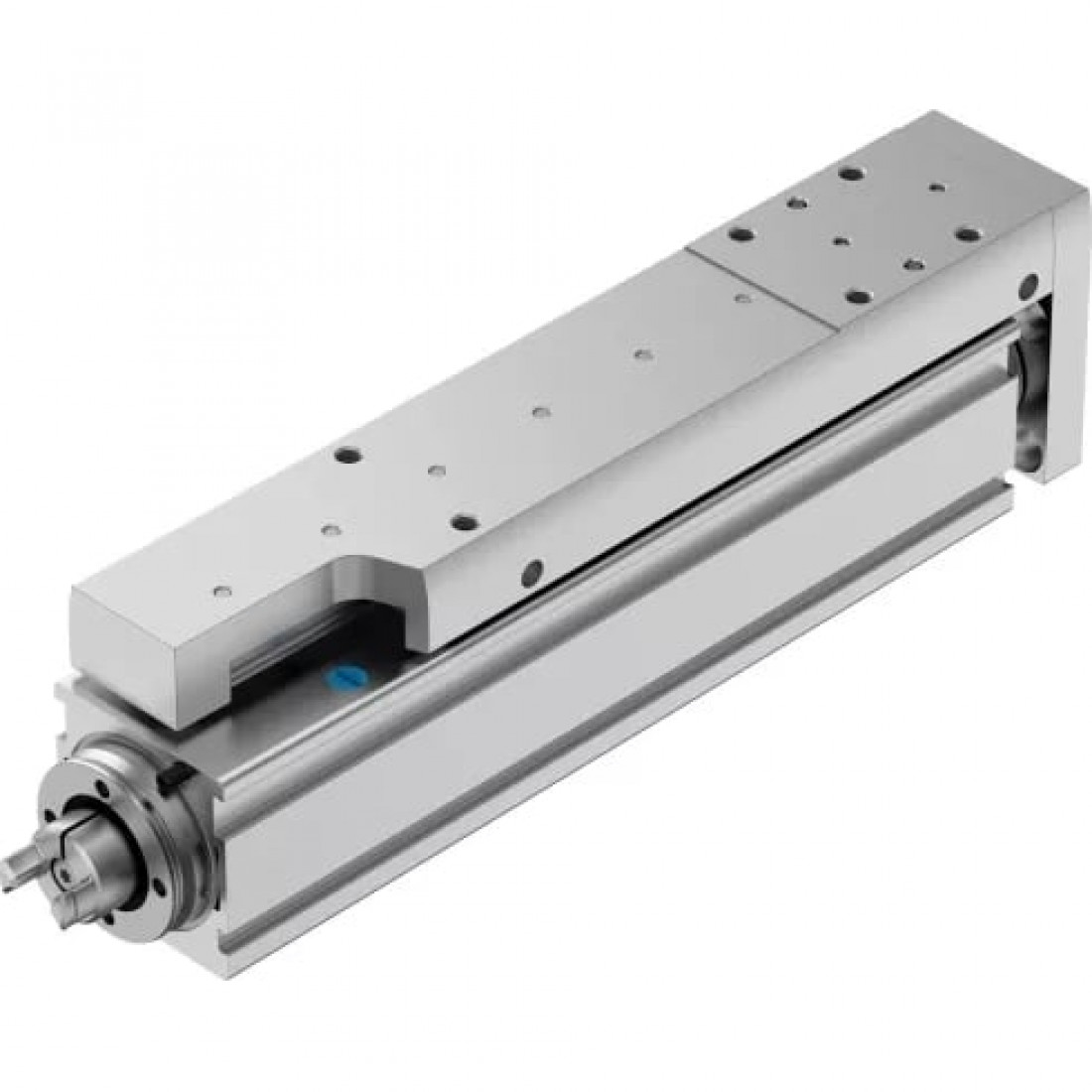

Мини-суппорт Festo EGSC-BS-KF-25-75-6P
- Производитель
- FESTO
- Наличие
- В наличии
- SKU / Артикул
- 8061280
- MPN
- EGSC-BS-KF-25-75-6P
784 049,00 ₸
- Базовый вес на 0 мм хода
- 176 г
- Вес
- 315 г
- Дополнительный вес на 10 мм хода
- 19 г
- Дополнительный коэффициент массы на 10 мм хода
- 9 г
- Перемещаемая масса при ходе 0 мм
- 83 г
- Размер
- 25
Описание EGSC-BS-KF-25-75-6P
Мини-суппорт Festo EGSC-BS-KF-25-75-6P. Артикул 8061280, MPN EGSC-BS-KF-25-75-6P. Вес: 315 г; Размер: 25; Тип крепления: С внутренней резьбой, с центрирующей втулкой, С цилиндрическим штифтом, С принадлежностями. Цены указаны в тенге; условия поставки согласовываются при подтверждении заказа.
Заказ можно оформить с оплатой по счёту или при получении. Товар в наличии. Доставка и сроки согласовываются при подтверждении заказа.
Массо-габаритные и монтажные характеристики
- Базовый вес на 0 мм хода
- 176 г
- Вес
- 315 г
- Дополнительный вес на 10 мм хода
- 19 г
- Дополнительный коэффициент массы на 10 мм хода
- 9 г
- Перемещаемая масса при ходе 0 мм
- 83 г
- Размер
- 25

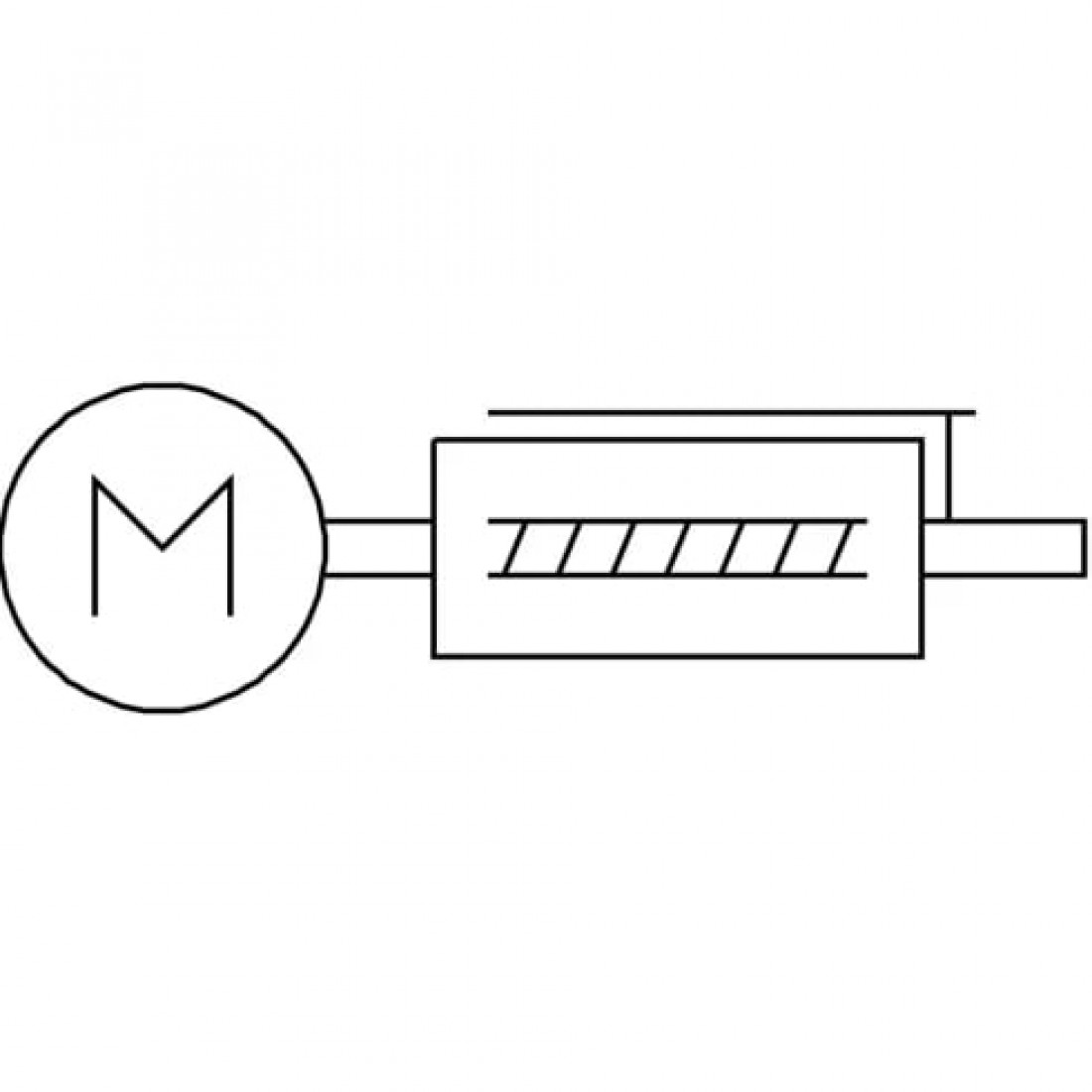

- Тип конструкции
- Электрический мини-суппорт, С шарико-винтовой передачей
- Тип крепления
- С внутренней резьбой, с центрирующей втулкой, С цилиндрическим штифтом, С принадлежностями
Основные характеристики
- Артикул
- 8061280
- Наименование
- Мини-суппорт
- Производитель
- Festo
- Серия товара
- EGSC
Особенности материалов
- Материал гайки шпинделя
- Катанная подшипниковая сталь
- Материал каретки
- Катанная подшипниковая сталь
- Материал корпуса
- Алюминий анодированный
- Материал направляющей рейки
- Катанная подшипниковая сталь
- Материал траверсы
- Анодированный алюминий
- Материал шпинделя
- Катанная подшипниковая сталь
Технические характеристики
- Диаметр шпинделя
- 6 мм
- Значение динамической базовой нагрузки винтового привода
- 1.700 Н
- Значение динамической базовой нагрузки линейной направляющей
- 1.310 Н
- Значение статистической базовой нагрузки винтового привода
- 2.600 Н
- Значение статистической базовой нагрузки линейной направляющей
- 2.440 Н
- Интервалы обслуживания
- Смазка на весь срок службы
- Код интерфейса, привод
- V20
- Коэффициент подачи
- 6 мм/об
- Максимальная скорость
- 0,4 м/с
- Максимальное радиальное усилие на приводном валу
- 50 Н
- Максимальное усилие Fy
- 669 Н
- Максимальное усилие Fz
- 669 Н
- Максимальное усилие подачи Fx
- 70 Н
- Максимальное ускорение
- 15 м/с²
- Максимальный момент Mx
- 2,47 Нм
- Максимальный момент My
- 2,11 Нм
- Максимальный Момент My (нагрузка на траверсу)
- 0,6 Нм
- Максимальный момент Mz
- 2,11 Нм
- Максимальный момент Mz (нагрузка на траверсу)
- 1,2 Нм
- Максимальный момент Mz на консоли
- 1,2 Нм
- Массовый момент инерции JH на метр хода
- 0,01507 кг·см²/м
- Массовый момент инерции JL на кг нагрузки
- 0,00912 кг·см²/кг
- Массовый момент инерции, JO
- 0,00144 кг·см²
- Направляющая
- Передача типа "винт - гайка" с циркулирующими шариками с направляющей
- Определение позиции
- Для герконов
- Рабочий ход
- 75 мм
- Рабочий цикл
- 100 %
- Реверсивный люфт
- 150 мкм
- Резерв хода
- 0 мм
- Справочное значение, характеристики движения
- 5.000 км
- Тарировка
- Фиксирующий упор, позитивный, Фиксирующий упор, негативный, Датчик ссылки
- Тип мотора
- Шаговый мотор, Сервомотор
- Тип шпинделя
- Шарико-винтовая передача
- Точность повторения
- ±0,015 мм
- Уровень звукового давления
- 50 дБ(А)
- Фиксированное значение динамической базовой нагрузки подшипника
- 2.810 Н
- Фиксированное значение статистической базовой нагрузки подшипник
- 1.340 Н
- Шаг шпинделя
- 6 мм/об
Условия эксплуатации
- Положение при сборке
- Любое
- Сопротивление коррозии
- 0 - Нет стойкости к коррозии
- Температура окружающей среды
- От 0 °C до +50 °C
Электрические характеристики
- Класс защиты
- IP40
