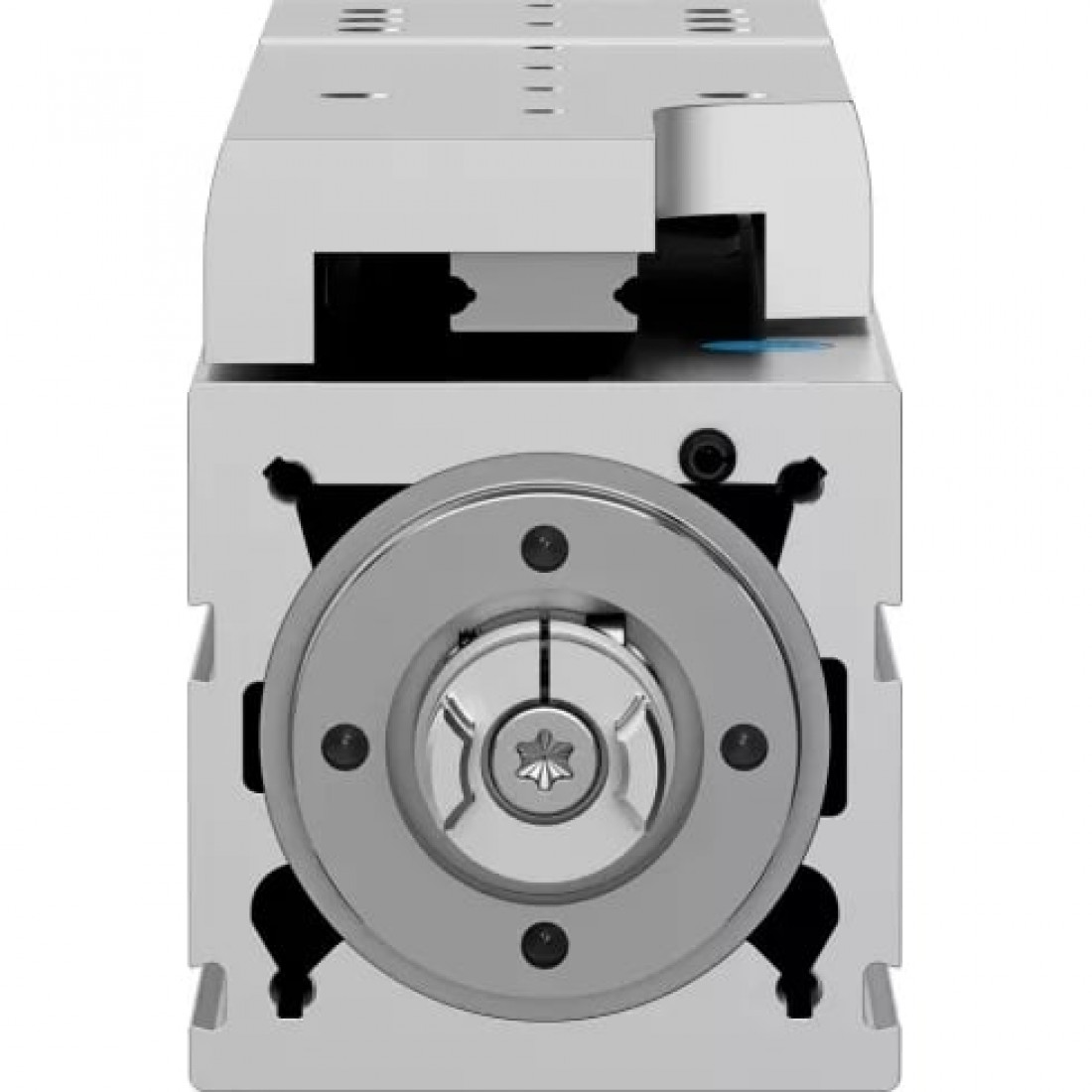

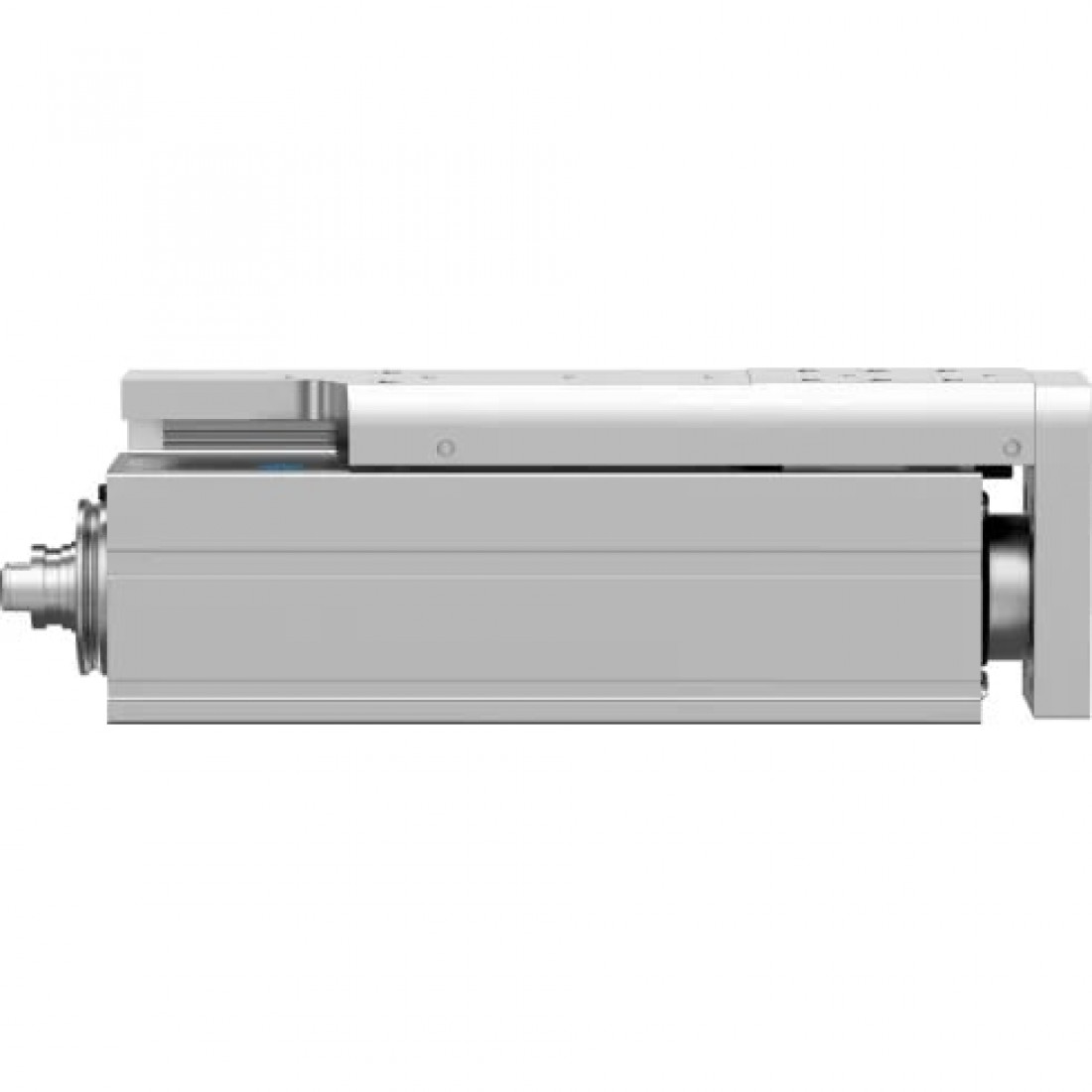

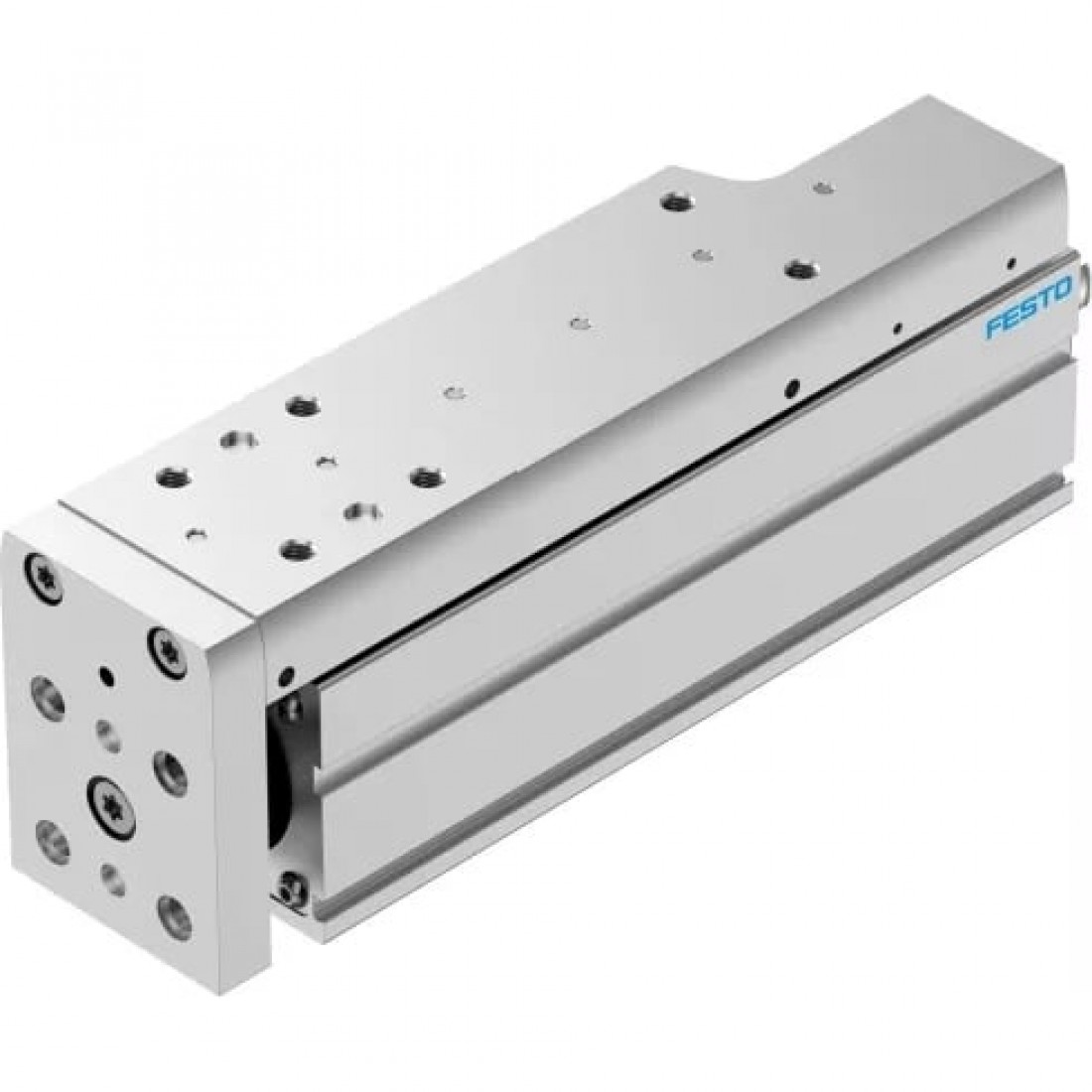

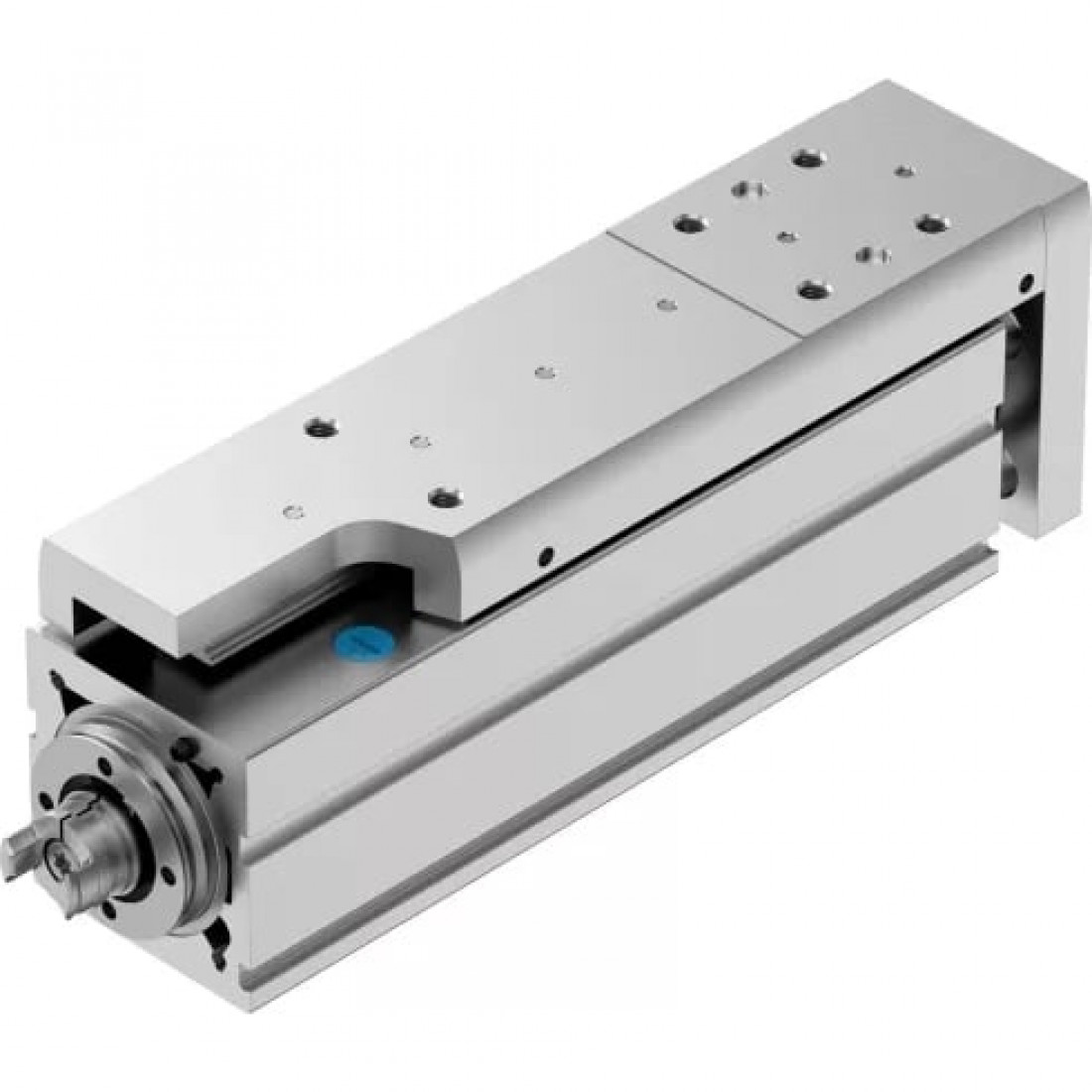

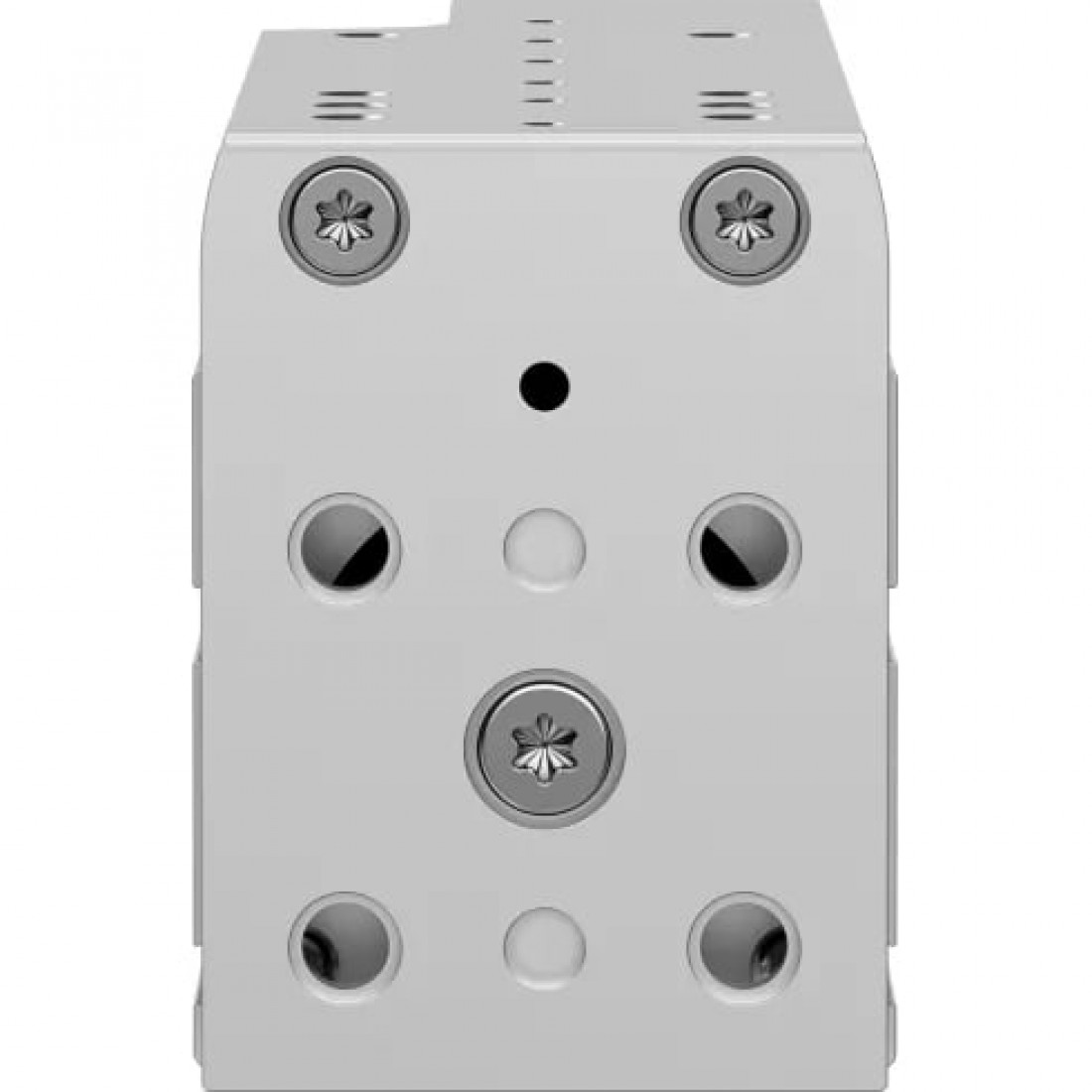

Мини-суппорт Festo EGSC-BS-KF-45-100-10P
- Производитель
- FESTO
- Наличие
- В наличии
- SKU / Артикул
- 4022926
- MPN
- EGSC-BS-KF-45-100-10P
822 773,00 ₸
- Базовый вес на 0 мм хода
- 608 г
- Вес
- 1.237 г
- Дополнительный вес на 10 мм хода
- 63 г
- Дополнительный коэффициент массы на 10 мм хода
- 30 г
- Перемещаемая масса при ходе 0 мм
- 212 г
- Размер
- 45
Описание EGSC-BS-KF-45-100-10P
Мини-суппорт Festo EGSC-BS-KF-45-100-10P. Артикул 4022926, MPN EGSC-BS-KF-45-100-10P. Вес: 1.237 г; Размер: 45; Тип крепления: С внутренней резьбой, с центрирующей втулкой, С цилиндрическим штифтом, С принадлежностями. Цены указаны в тенге; условия поставки согласовываются при подтверждении заказа.
Заказ можно оформить с оплатой по счёту или при получении. Товар в наличии. Доставка и сроки согласовываются при подтверждении заказа.
Массо-габаритные и монтажные характеристики
- Базовый вес на 0 мм хода
- 608 г
- Вес
- 1.237 г
- Дополнительный вес на 10 мм хода
- 63 г
- Дополнительный коэффициент массы на 10 мм хода
- 30 г
- Перемещаемая масса при ходе 0 мм
- 212 г
- Размер
- 45

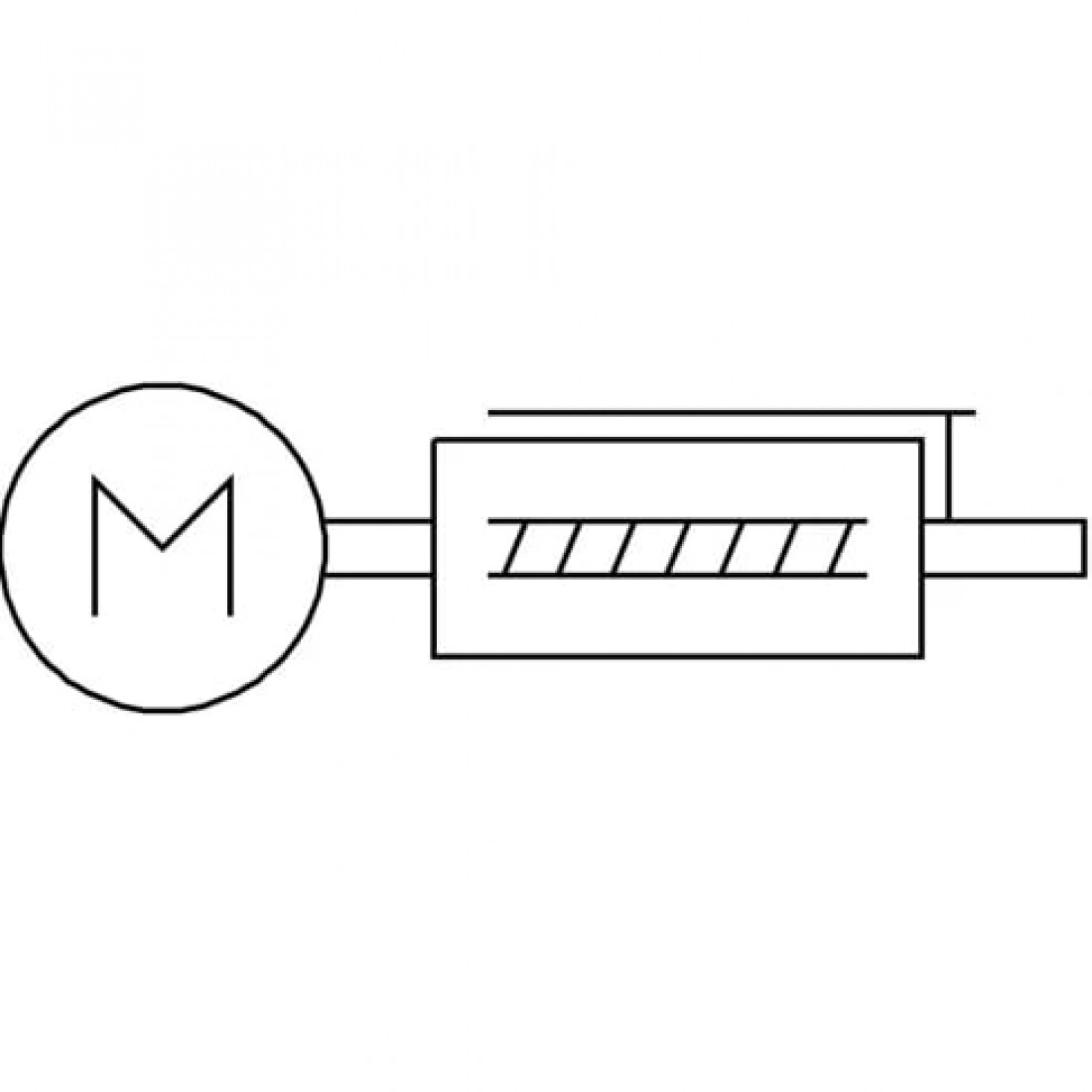

- Тип конструкции
- Электрический мини-суппорт, С шарико-винтовой передачей
- Тип крепления
- С внутренней резьбой, с центрирующей втулкой, С цилиндрическим штифтом, С принадлежностями
Основные характеристики
- Артикул
- 4022926
- Наименование
- Мини-суппорт
- Производитель
- Festo
- Серия товара
- EGSC
Особенности материалов
- Материал гайки шпинделя
- Катанная подшипниковая сталь
- Материал каретки
- Катанная подшипниковая сталь
- Материал корпуса
- Алюминий анодированный
- Материал направляющей рейки
- Катанная подшипниковая сталь
- Материал траверсы
- Анодированный алюминий
- Материал шпинделя
- Катанная подшипниковая сталь
Технические характеристики
- Диаметр шпинделя
- 10 мм
- Значение динамической базовой нагрузки винтового привода
- 3.200 Н
- Значение динамической базовой нагрузки линейной направляющей
- 3.240 Н
- Значение статистической базовой нагрузки винтового привода
- 5.900 Н
- Значение статистической базовой нагрузки линейной направляющей
- 5.630 Н
- Интервалы обслуживания
- Смазка на весь срок службы
- Код интерфейса, привод
- V32
- Коэффициент подачи
- 10 мм/об
- Максимальная скорость
- 0,6 м/с
- Максимальное радиальное усилие на приводном валу
- 340 Н
- Максимальное усилие Fy
- 1.314 Н
- Максимальное усилие Fz
- 1.314 Н
- Максимальное усилие подачи Fx
- 188 Н
- Максимальное ускорение
- 15 м/с²
- Максимальный момент Mx
- 8,14 Нм
- Максимальный момент My
- 7,05 Нм
- Максимальный Момент My (нагрузка на траверсу)
- 2 Нм
- Максимальный момент Mz
- 7,05 Нм
- Максимальный момент Mz (нагрузка на траверсу)
- 4 Нм
- Максимальный момент Mz на консоли
- 4 Нм
- Массовый момент инерции JH на метр хода
- 0,13609 кг·см²/м
- Массовый момент инерции JL на кг нагрузки
- 0,02533 кг·см²/кг
- Массовый момент инерции, JO
- 0,01363 кг·см²
- Направляющая
- Передача типа "винт - гайка" с циркулирующими шариками с направляющей
- Определение позиции
- Для герконов
- Рабочий ход
- 100 мм
- Рабочий цикл
- 100 %
- Реверсивный люфт
- 150 мкм
- Резерв хода
- 0 мм
- Справочное значение, характеристики движения
- 5.000 км
- Тарировка
- Фиксирующий упор, позитивный, Фиксирующий упор, негативный, Датчик ссылки
- Тип мотора
- Шаговый мотор, Сервомотор
- Тип шпинделя
- Шарико-винтовая передача
- Точность повторения
- ±0,015 мм
- Уровень звукового давления
- 50 дБ(А)
- Фиксированное значение динамической базовой нагрузки подшипника
- 7.413 Н
- Фиксированное значение статистической базовой нагрузки подшипник
- 3.966 Н
- Шаг шпинделя
- 10 мм/об
Условия эксплуатации
- Положение при сборке
- Любое
- Сопротивление коррозии
- 0 - Нет стойкости к коррозии
- Температура окружающей среды
- От 0 °C до +50 °C
Электрические характеристики
- Класс защиты
- IP40
