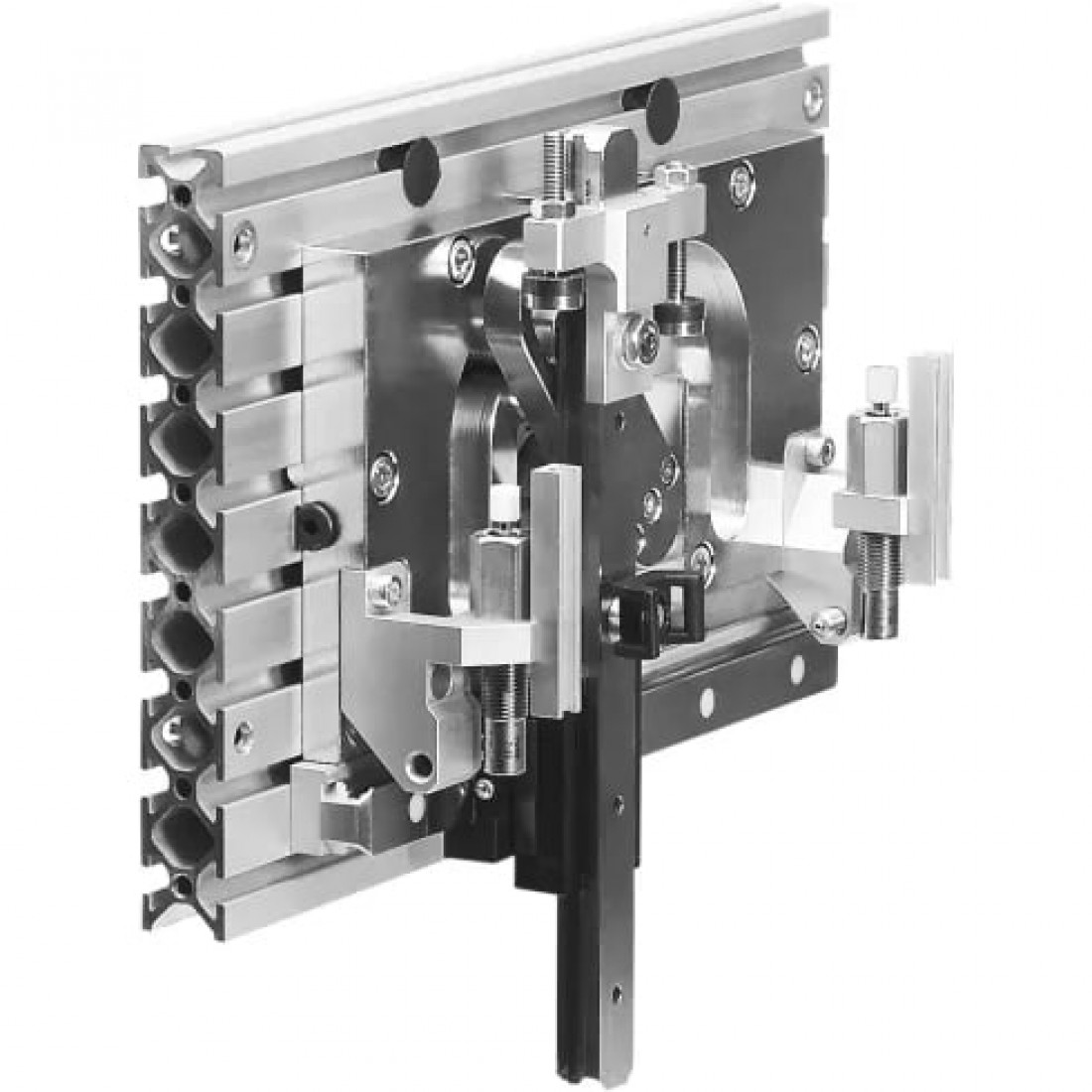

Модуль перемещения Festo HSP-12-AS

Общие характеристики

Технические характеристики

Демпфирование:CC: амортизаторы с обеих сторон, Плавная характеристика

Массо-габаритные и монтажные характеристики

Вес

1.800 г

Размер

12

Тип конструкции

Приводной вал, Поперечина, Последовательность перемещения по направляющей

Тип крепления

Со сквозным отверстием, С гайками для щели

Основные характеристики

Артикул

533605

Наименование

Модуль перемещения

Производитель

Festo

Серия товара

HSP

Особенности материалов

Материал боковых панелей

Алюминиевый сплав

Материал крестообразной направляющей

Закаленная сталь

Материал монтажной плиты

Алюминиевый сплав

Технические характеристики

Защита от скручивания/направляющая

Поперечина

Крепление спереди блока

со сквозным отверстием

Максимальная эффективная нагрузка

0,5 кг

Максимальное осевое усилие на валу

18 Н

Максимальное радиальное усилие на приводном валу

45 Н

Максимальный момент Mx, динамич.

1,1 Нм

Максимальный момент Mx, статический

5 Нм

Максимальный момент My, динамич.

1,1 Нм

Максимальный момент My, статический

5 Нм

Максимальный момент Mz, динамич.

1,1 Нм

Максимальный момент Mz, статический

5 Нм

Максимальный приводной момент на валу

1,25 Нм

Минимальное время цикла

0,6 с

Определение позиции

Для герконов

Теоретическое усилие при 6 бар

40 Н

Точность повторения

±0,01 мм

ход Y

52 ... 68 мм

ход Z

20 ... 30 мм

ход Z, рабочий ход

15 мм

Условия эксплуатации

Положение при сборке

Направляющая рейка; Вертикальное

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Рабочая среда

Сжатый воздух и вода

Температура окружающей среды

От 0 °C до +60 °C
