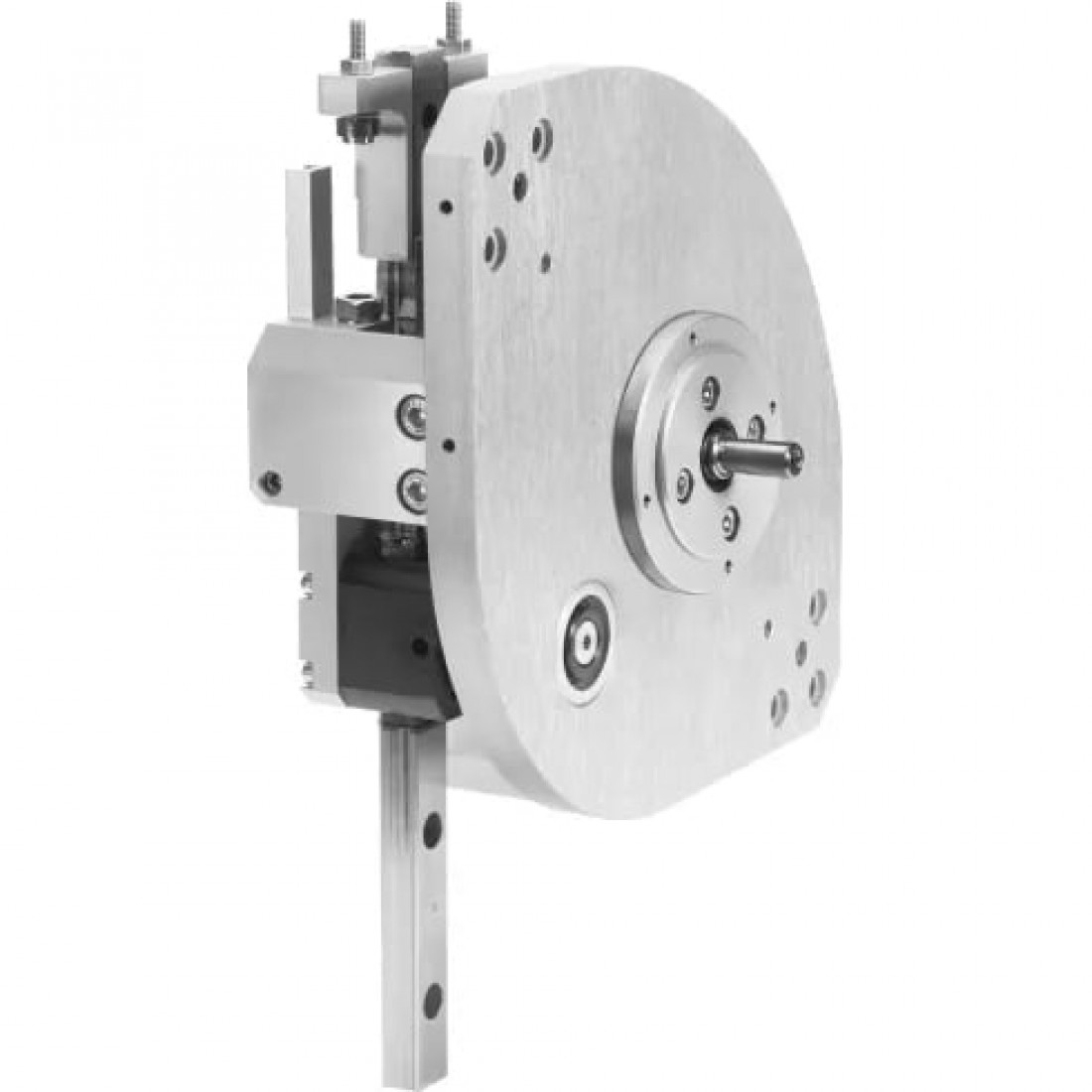

Модуль перемещения Festo HSW-12-AS
- Производитель
- FESTO
- Наличие
- В наличии
- SKU / Артикул
- 540232
- MPN
- HSW-12-AS
4 754 281,00 ₸
- Вес
- 2.800 г
- Размер
- 12
- Тип конструкции
- Приводной вал, линейная направляющая плюс поворотный подшипник, Последовательность перемещения по направляющей
- Тип крепления
- Со сквозным отверстием и центрирующей втулкой
- Артикул
- 540232
- Наименование
- Модуль перемещения
Описание HSW-12-AS
Модуль перемещения Festo HSW-12-AS. Артикул 540232, MPN HSW-12-AS. Вес: 2.800 г; Размер: 12; Тип крепления: Со сквозным отверстием и центрирующей втулкой. Цены указаны в тенге; условия поставки согласовываются при подтверждении заказа.
Заказ можно оформить с оплатой по счёту или при получении. Товар в наличии. Доставка и сроки согласовываются при подтверждении заказа.
Массо-габаритные и монтажные характеристики
- Вес
- 2.800 г
- Размер
- 12
- Тип конструкции
- Приводной вал, линейная направляющая плюс поворотный подшипник, Последовательность перемещения по направляющей
- Тип крепления
- Со сквозным отверстием и центрирующей втулкой
Основные характеристики
- Артикул
- 540232
- Наименование
- Модуль перемещения
- Производитель
- Festo
- Серия товара
- HSW
Особенности материалов
- Материал крестообразной направляющей
- Закаленная сталь
- Материал монтажной плиты
- Алюминиевый сплав, Анодированный
- Материал перемычки
- Алюминиевый сплав, Анодированный
- Материал поворотного рычага
- Сталь с поверхностной закалкой, Полированный
- Материал пружинной детали
- Легированная сталь
- Материал регулировочного винта
- Легированная сталь
- Материал рейки датчика
- Алюминиевый сплав, Анодированный
- Материал скобы
- Алюминиевый сплав, Анодированный
- Материал упоров
- Легированная сталь
- Материал шлицевой направляющей плиты
- Сталь с поверхностной закалкой, Закаленный
Технические характеристики
- Демпфирование
- Поглощение шума демпфиром
- Максимальная эффективная нагрузка
- 1 кг
- Максимальное осевое усилие на валу
- 18 Н
- Максимальное радиальное усилие на приводном валу
- 45 Н
- Максимальное усилие в направлении Y
- 35 Н
- Максимальный линейный ход при повороте на 90°
- 142/142 мм
- Максимальный момент Mx
- 1,5 Нм
- Максимальный момент My
- 1,5 Нм
- Максимальный момент Mz
- 1,5 Нм
- Максимальный приводной момент на валу
- 12,25 Нм
- Определение позиции
- Для герконов
- Рабочий ход
- От 15 до 25 мм
- Точность повторения, крайние позиции
- +/-0,02 мм
- ход Z
- 80 ... 100 мм
Условия эксплуатации
- Положение при сборке
- Любое
- Температура окружающей среды
- От 0 °C до +60 °C
