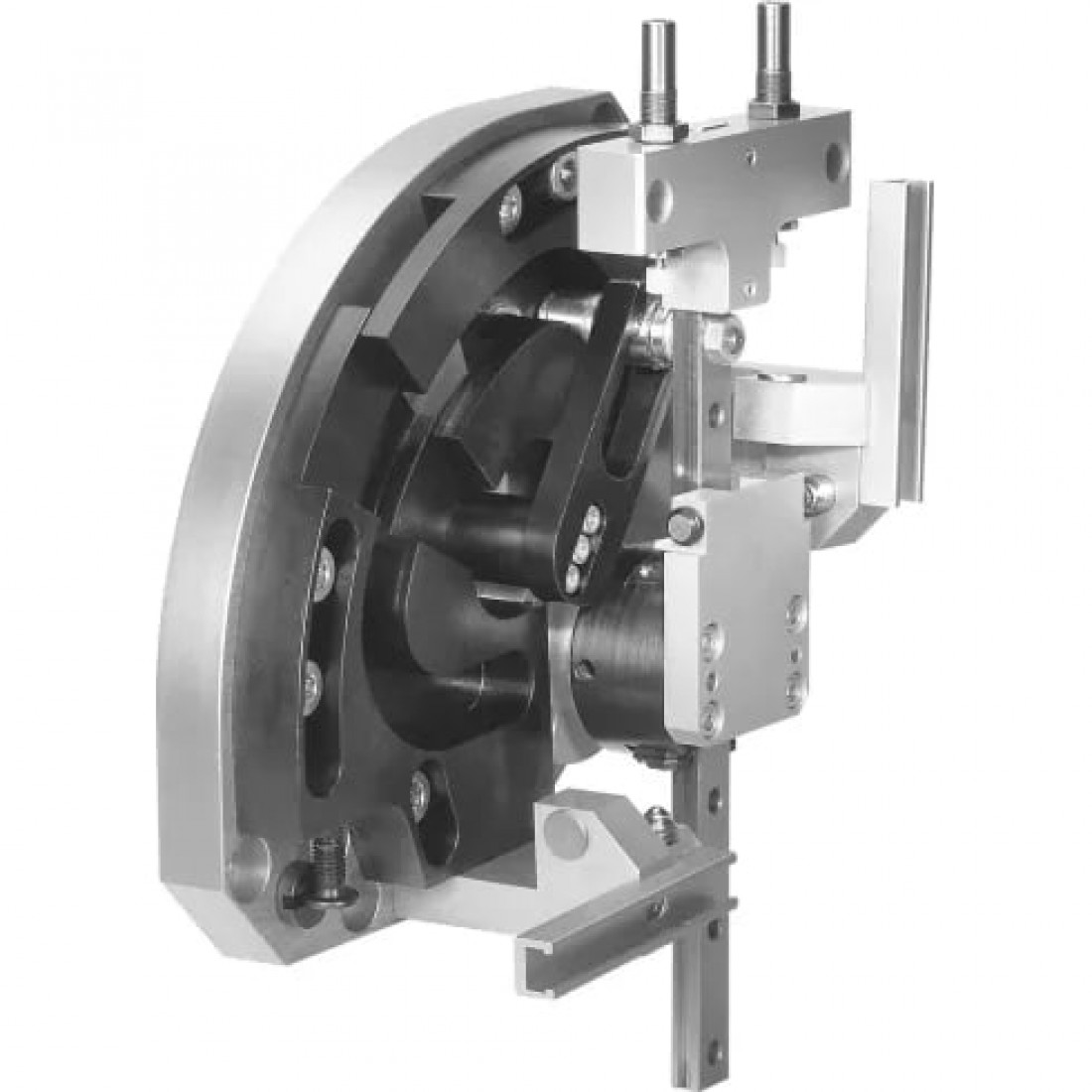

Модуль перемещения Festo HSW-16-AP
- Производитель
- FESTO
- Наличие
- В наличии
- SKU / Артикул
- 540234
- MPN
- HSW-16-AP
6 062 455,00 ₸
- Технические характеристики
- Демпфирование:CC: амортизаторы с обеих сторон, Плавная характеристика
- Вес
- 5100 г
- Высота
- 331,5 мм
- Длина
- 219 мм
- Размер
- 16
- Тип конструкции
- линейная направляющая плюс поворотный подшипник, Поворотный привод, Последовательность перемещения по направляющей
Описание HSW-16-AP
Модуль перемещения Festo HSW-16-AP. Артикул 540234, MPN HSW-16-AP. Вес: 5100 г; Размер: 16; Тип крепления: Со сквозным отверстием и центрирующей втулкой. Цены указаны в тенге; условия поставки согласовываются при подтверждении заказа.
Заказ можно оформить с оплатой по счёту или при получении. Товар в наличии. Доставка и сроки согласовываются при подтверждении заказа.
Общие характеристики
- Технические характеристики
- Демпфирование:CC: амортизаторы с обеих сторон, Плавная характеристика
Массо-габаритные и монтажные характеристики
- Вес
- 5100 г
- Высота
- 331,5 мм
- Длина
- 219 мм
- Размер
- 16
- Тип конструкции
- линейная направляющая плюс поворотный подшипник, Поворотный привод, Последовательность перемещения по направляющей
- Тип крепления
- Со сквозным отверстием и центрирующей втулкой
- Ширина
- 178,1 мм
Основные характеристики
- Артикул
- 540234
- Наименование
- Модуль перемещения
- Производитель
- Festo
- Серия товара
- HSW
Особенности материалов
- Материал крестообразной направляющей
- Закаленная сталь
- Материал монтажной плиты
- Алюминиевый сплав, Анодированный
- Материал перемычки
- Алюминиевый сплав, Анодированный
- Материал поворотного рычага
- Сталь с поверхностной закалкой, Полированный
- Материал пружинной детали
- Легированная сталь
- Материал регулировочного винта
- Легированная сталь
- Материал рейки датчика
- Алюминиевый сплав, Анодированный
- Материал скобы
- Алюминиевый сплав, Анодированный
- Материал упоров
- Легированная сталь
- Материал шлицевой направляющей плиты
- Сталь с поверхностной закалкой, Закаленный
Технические характеристики
- Максимальная эффективная нагрузка
- 1,5 кг
- Максимальное усилие в направлении Y
- 50 Н
- Максимальный линейный ход при повороте на 90°
- 175/175 мм
- Максимальный момент Mx
- 2,5 Нм
- Максимальный момент My
- 2,5 Нм
- Максимальный момент Mz
- 2,5 Нм
- Минимальное время цикла
- 1 с
- Определение позиции
- Для герконов
- Присоединение 2
- M5
- Рабочий ход
- От 20 до 35 мм
- Теоретическое усилие при 6 бар
- 55 Н
- Точность повторения, крайние позиции
- +/-0,02 мм
- ход Z
- 80 ... 100 мм
Условия эксплуатации
- Положение при сборке
- Любое
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Рабочая среда
- Сжатый воздух и вода
- Температура окружающей среды
- От 0 °C до +60 °C
