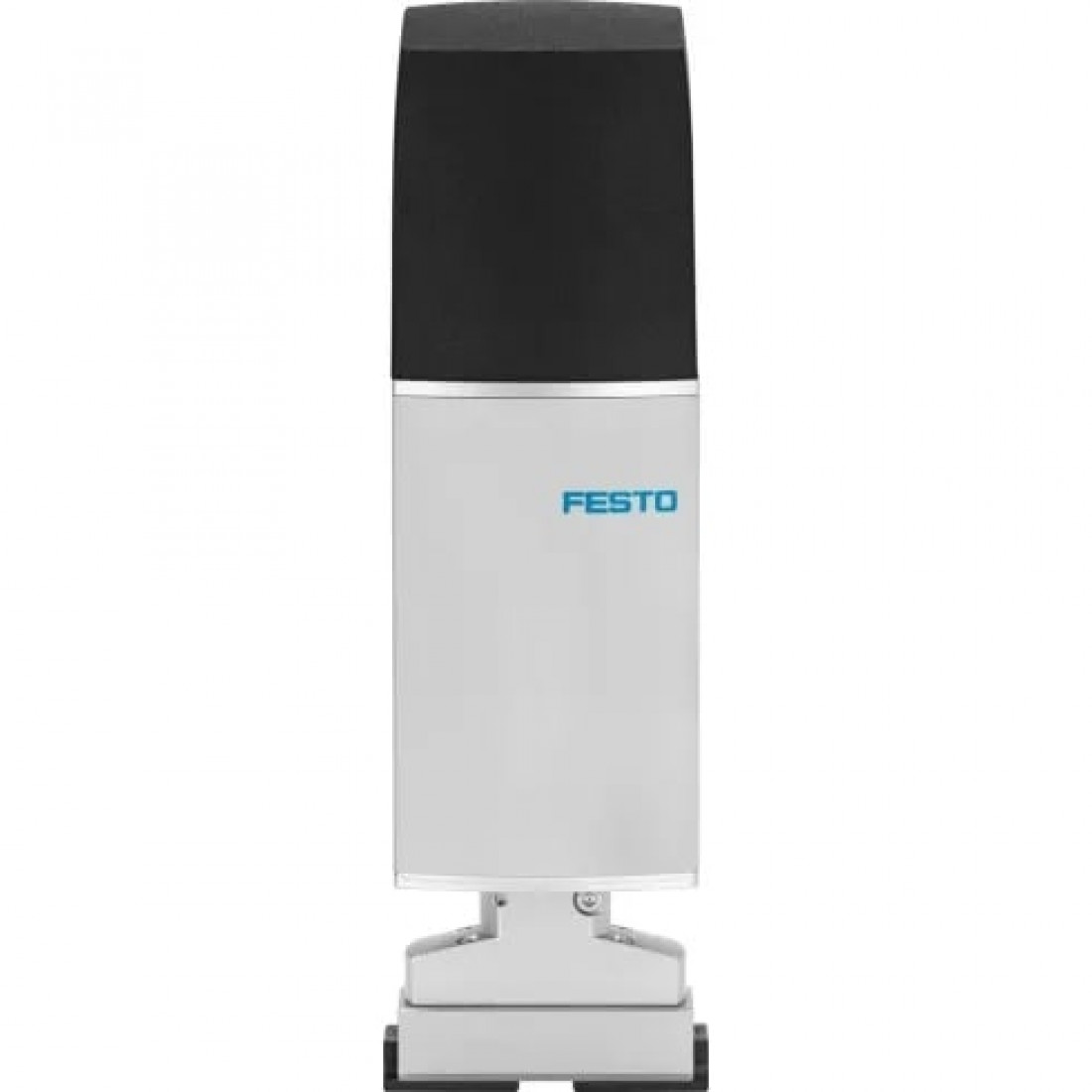

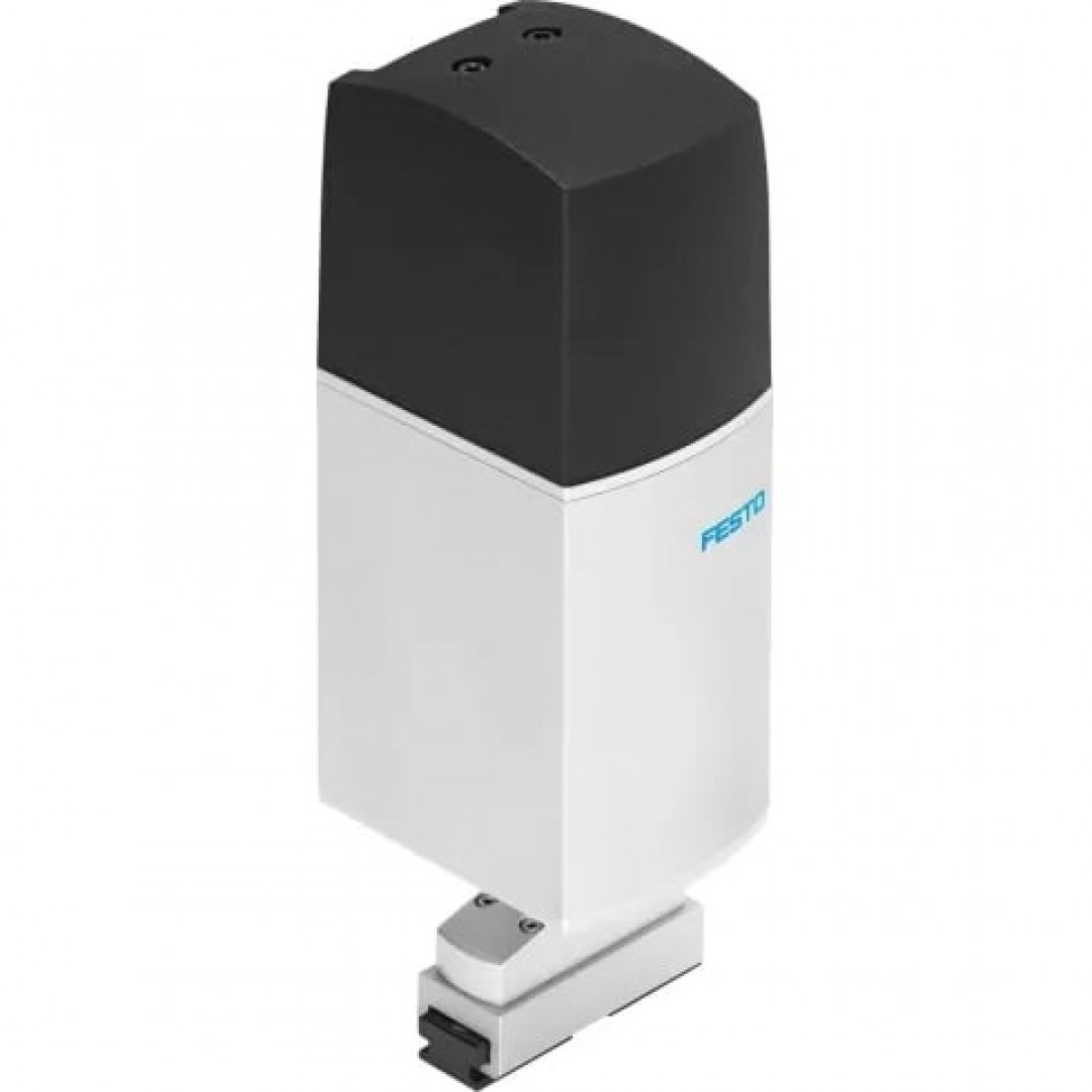

Модуль поворотного захвата Festo EHMD-40-RE-GE

Общие характеристики

Технические характеристики

Определение позиции:Вращение: датчик двигателя; Захват: датчик двигателя, Тарировка:Вращение: индекс датчика, Захват: блок фиксированной остановки

Массо-габаритные и монтажные характеристики

Вес

681 г

Размер

40

Тип конструкции

Электрический роторный привод, Электрический захват

Тип крепления

С пазом типа "ласточкин хвост"

Основные характеристики

Артикул

4788875

Наименование

Модуль поворотного захвата

Производитель

Festo

Серия товара

EHMD

Особенности материалов

Материал корпуса

Алюминий анодированный

Материал крышки

PA (Полиамид) с армированием

Технические характеристики

Датчик положения ротора

Инкрементальный энкодер

Диапазон регулируемого хода каждой губки захвата

От 0 до 5 мм

Интерфейс поворотного энкодера

RS422 TTL AB-канал + нулевой индекс

Класс защиты изоляции

B

Количество губок захватов

2

Максимальная выходная скорость

240 л/мин

Максимальный выходной момент

0,3 Нм

Максимальный момент на захвате Mx, статичный

0,7 Нм

Максимальный момент на захвате My, статичный

1,5 Нм

Максимальный момент на захвате Mz, статичный

0,7 Нм

Номинальный ток мотора

0,9 А

Примечание по номинальному току двигателя

0,5 А для захвата привода

Принцип измерения поворотного энкодера

Оптический

Рабочий цикл

100 %

Сила захвата на захватную губку

От 7 до 35 Н

Тип мотора

Шаговый мотор

Угол поворота

Бесконтактный

Функция захвата

Параллельный

Ход каждой губки захвата

5 мм

Электрическое подключение 1, технология подключения

Схема подключения F1

Электрическое подключение 1, тип подключения

Разъем

Условия эксплуатации

Относительная влажность воздуха

0 % - 85 % (без образования конденсата)

Положение при сборке

Любое

Температура окружающей среды

От 0 °C до +40 °C

Температура хранения

От -20 °C до +70 °C

Электрические характеристики

Класс защиты

IP20

Номинальное напряжение DC

24 В
