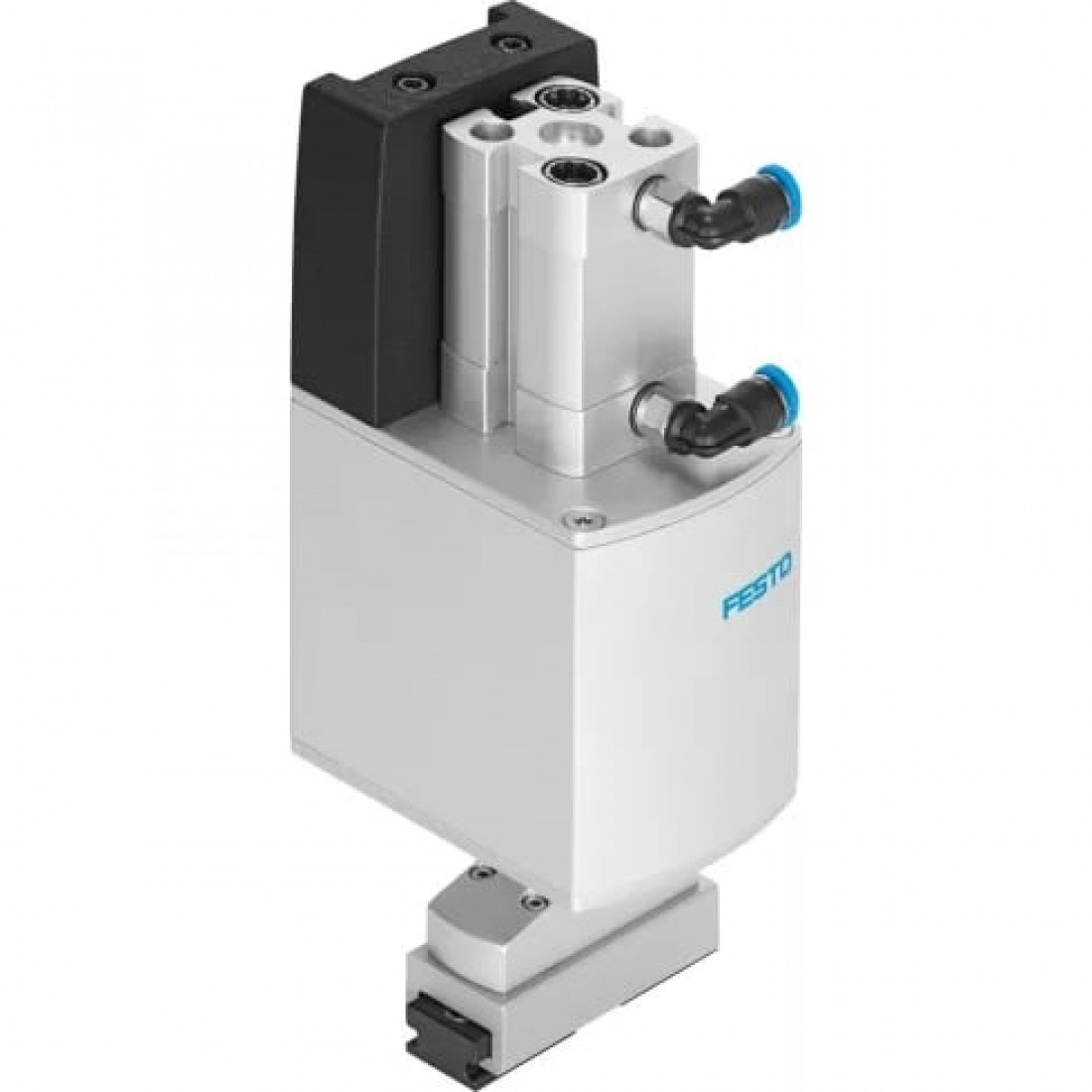

Модуль поворотного захвата Festo EHMD-40-RE-GP

Общие характеристики

Технические характеристики

Определение позиции:Вращение: датчик двигателя; Захват: слот для бесконтактного переключателя, Тарировка:Вращение: индекс датчика

Массо-габаритные и монтажные характеристики

Вес

577 г

Размер

40

Тип конструкции

Электрический поворотный привод, Пневматический захват

Тип крепления

С пазом типа "ласточкин хвост"

Основные характеристики

Артикул

4790698

Наименование

Модуль поворотного захвата

Производитель

Festo

Серия товара

EHMD

Особенности материалов

Материал корпуса

Алюминий анодированный

Материал крышки

PA (Полиамид)

Технические характеристики

Датчик положения ротора

Инкрементальный энкодер

Интерфейс поворотного энкодера

RS422 TTL AB-канал + нулевой индекс

Класс защиты изоляции

B

Количество губок захватов

2

Максимальная выходная скорость

240 л/мин

Максимальный выходной момент

0,3 Нм

Максимальный момент на захвате Mx, статичный

0,7 Нм

Максимальный момент на захвате My, статичный

1,5 Нм

Максимальный момент на захвате Mz, статичный

0,7 Нм

Номинальный ток мотора

0,9 А

Принцип измерения поворотного энкодера

Оптический

Присоединение 2

QS-4

Рабочий цикл

100 %

Сила захвата на захватную губку

От 5 до 35 Н

Тип мотора

Шаговый мотор

Угол поворота

Бесконтактный

Усилие захвата каждой губки при 6 бар, смыкание

25 Н

Функция захвата

Параллельный

Ход каждой губки захвата

5 мм

Электрическое подключение 1, технология подключения

Схема подключения F1

Электрическое подключение 1, тип подключения

Разъем

Условия эксплуатации

Относительная влажность воздуха

0 % - 85 % (без образования конденсата)

Положение при сборке

Любое

Температура окружающей среды

От 0 °C до +40 °C

Температура хранения

От -20 °C до +70 °C

Электрические характеристики

Класс защиты

IP20

Номинальное напряжение DC

24 В
