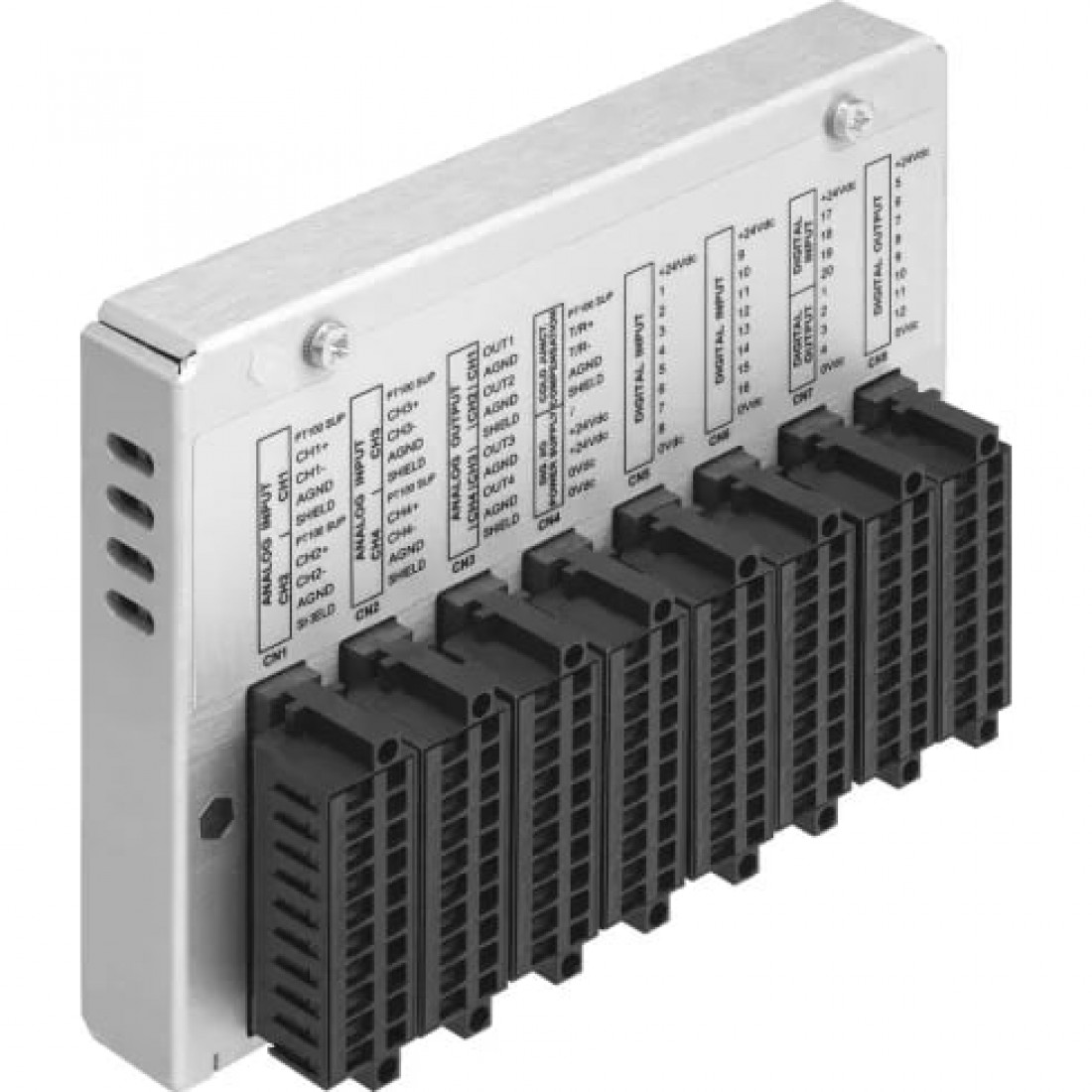

Модуль входа/выхода Festo CDPX-EA-V1

Массо-габаритные и монтажные характеристики

Вес

230 г

Высота

89 мм

Длина

125 мм

Основные характеристики

Артикул

575300

Наименование

Модуль входа/выхода

Производитель

Festo

Серия товара

CDPX

Технические характеристики

Аналоговые входные сигналы, абсолютная точность при 25 °C

0,1 %

Аналоговые входы, входное сопротивление

47 Ом

Аналоговые входы, диапазон сигналов

0 - 10 В; 0 - 20 мА; ± 10 В; 8 однотактных/4 дифференциальных; PT 100

Аналоговые входы, ошибка линейности при 25° C

0,1% FS

Аналоговые входы, разрешение

12 бит

Аналоговые выходы, диапазон сигналов

± 10 В

Аналоговые выходы, максимальное сопротивление нагрузки

470 Ом

Аналоговые выходы, ошибка линейности при 25 °C

± 0,2%

Аналоговые выходы, разрешающая способность

12 бит

Количество аналоговых входов

4

Количество аналоговых выходов

4

Монтажная глубина

34 мм

Цифровые входы, быстрые входы

2

Цифровые входы, входное напряжение/ток

24 VDC

Цифровые входы, задержка входного сигнала

0,1 мс, 3 мс, 10 мс, 20 мс

Цифровые входы, количество

20

Цифровые входы, номинальное значение для False (ложный)

0 В

Цифровые входы, номинальное значение для True (истинный)

12 - 30 VDC

Цифровые входы, подключение инкрементального датчика

2

Цифровые входы, электрическая изоляция

Да

Цифровые выходы, выходное напряжение

12 - 30 VDC

Цифровые выходы, выходной ток

0,5 A

Цифровые выходы, защита от короткого замыкания

Да

Цифровые выходы, защита от перегрузки

Да

Цифровые выходы, количество

12

Цифровые выходы, развязка по напряжению

Да

Условия эксплуатации

Относительная влажность воздуха

5 % - 85 % (без образования конденсата)

Температура окружающей среды

От 0 °C до +50 °C

Температура хранения

От -20 °C до +70 °C

Электрические характеристики

Класс защиты

IP20
