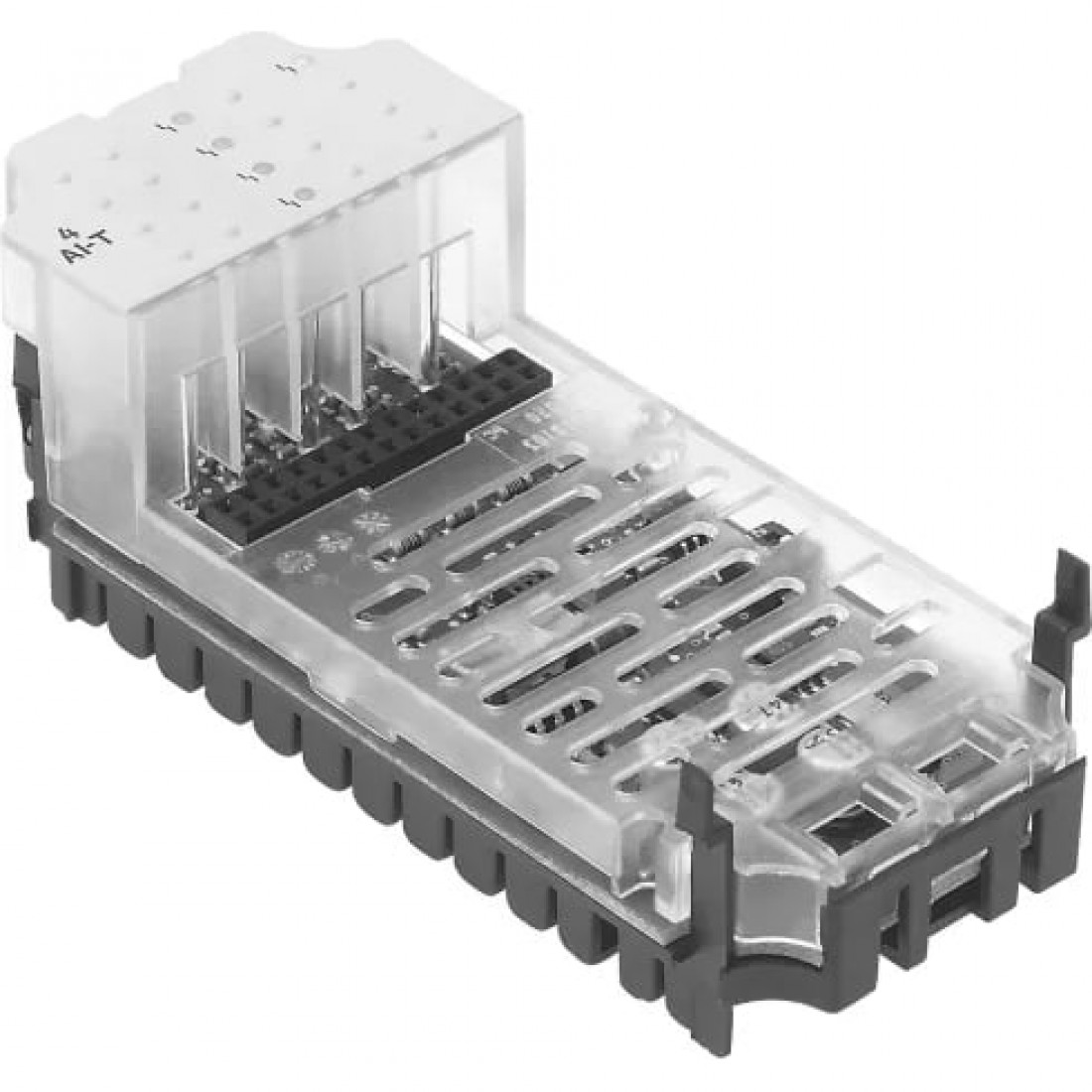

Аналоговый модуль Festo CPX-4AE-T

Интерфейс

Максимальная длина линии

200 м, С защитой

Массо-габаритные и монтажные характеристики

Размеры W x L x H

(вкл.связывающий блок и разъем), 50 мм x 107 мм x 50 мм

Основные характеристики

Артикул

541486

Группа

Для CPX

Наименование

Аналоговый модуль

Производитель

Festo

Серия товара

CPX

Особенности материалов

Материал корпуса

PA (Полиамид) с армированием; PC (Поликарбонат)

Технические характеристики

Базовое пороговое значение при 25 °C

+/- 0.6 К для Pt датчиков

Внутреннее время цикла

250 мс

Диагностика

- Обрыв кабеля по каналу, - Нарушение граничных значений по каналу, - Входной сигнал короткого замыкания, - Ошибка параметризации

Защита (при коротком замыкании)

Внутренний электронный предохранитель

Количество входов

4

Ошибка - выход за пределы допустимого диапазона температур окруж

+/- 0,6 %

Параметры конфигурации

Силы по каждому каналу; Контроль граничных значений / по канальный; Единица измерения; Сглаживание измеренного значения; Тип датчика для канала; Контроль обрыва провода / канала

Светодиодные индикаторы

- 1 группа диагностики, - 4 канала с диагностикой

Собственное потребление тока при рабочем напряжении

Обычно 50 мА.

Типы датчиков

Ni 100, Ni 1000, Ni 120, Ni 500, Pt 100, Pt 1000, Pt 200, Pt 500

Точность повторения

0.05% при 25º C

Формат данных

15 бит + префикс, Цифровой дисплей в десятках градусов

Электрическая развязка канал, внутренняя шина

Да

Электрическая развязка, канал-канал

Нет

Условия эксплуатации

Сопротивление коррозии

1 - Низкая стойкость к коррозии, (встроенные)

Температура окружающей среды

От -5 °C до +50 °C

Температура хранения

От -20 °C до +70 °C

Электрические характеристики

Диапазон рабочего напряжения

От 8 до 30 В DC

Класс защиты

В зависимости от блока подсоединений

Номинальное рабочее напряжение DC

24 В DC
