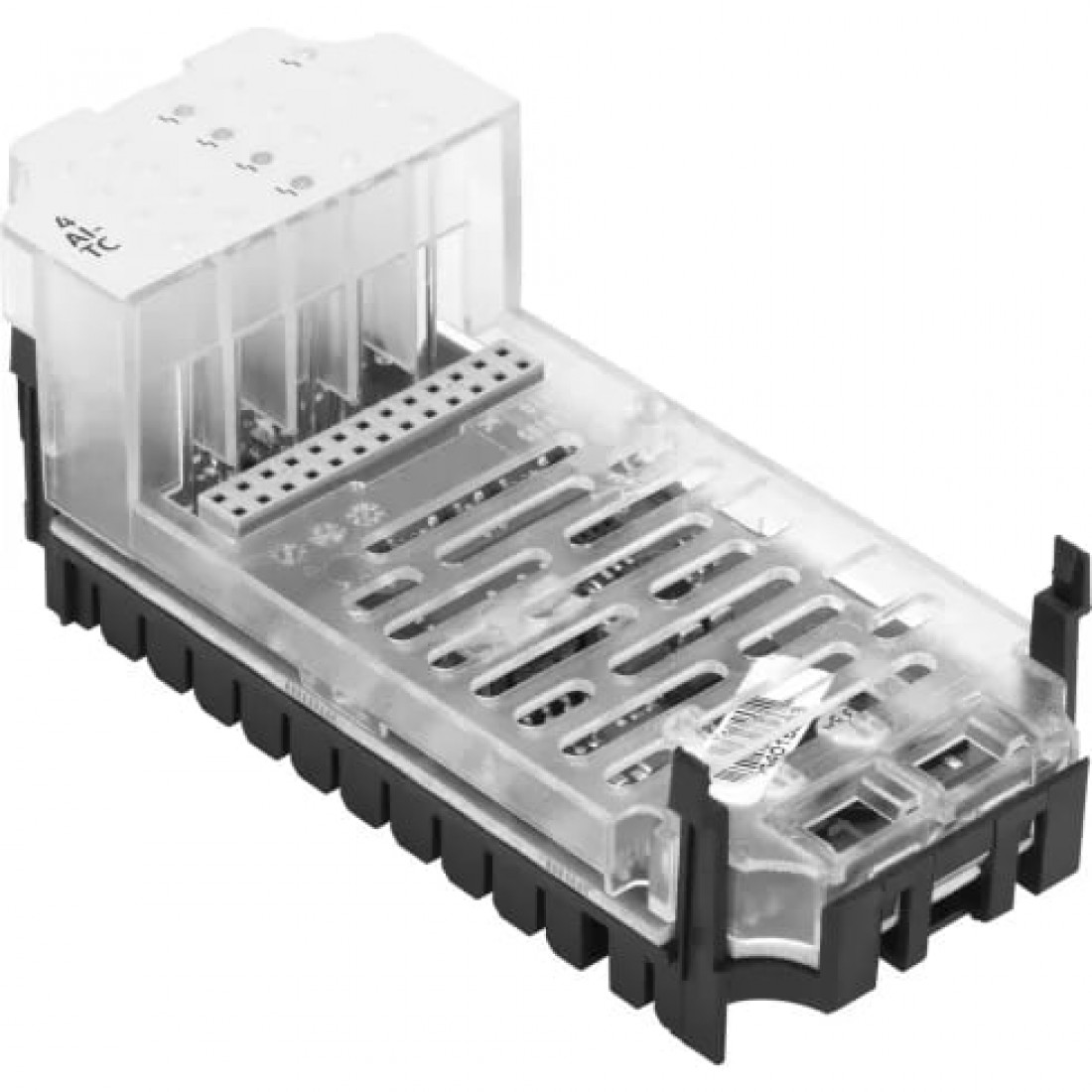

Аналоговый модуль Festo CPX-4AE-TC

Интерфейс

Максимальная длина линии

50 м, С защитой

Массо-габаритные и монтажные характеристики

Размеры W x L x H

(вкл.связывающий блок и разъем), 50 мм x 107 мм x 50 мм

Основные характеристики

Артикул

553594

Группа

Для CPX

Наименование

Аналоговый модуль

Производитель

Festo

Серия товара

CPX

Особенности материалов

Материал корпуса

PA (Полиамид) с армированием; PC (Поликарбонат)

Технические характеристики

Базовое пороговое значение при 25 °C

+/- 0,4 %

Внутреннее время цикла

250 мс

Диагностика

- Обрыв кабеля по каналу, - Нарушение граничных значений по каналу, - Ошибка параметризации

Защита (при коротком замыкании)

Внутренний электронный защитный предохранитель для канала

Количество входов

4

Максимальное сопротивление линии

10 Ом/провод

Ошибка - выход за пределы допустимого диапазона температур окруж

+/- 0,6 %

Параметры конфигурации

Контроль граничных значений / по канальный; Компенсация холодного спая термопары; Единица измерения; Сглаживание измеренного значения; Тип датчика для канала; Контроль обрыва провода / канала

Светодиодные индикаторы

- 1 группа диагностики, - 4 канала с диагностикой

Собственное потребление тока при рабочем напряжении

30 мА

Типы датчиков

Тип В, Тип Е, Тип J, Тип К, Тип N, Тип R, Тип S, Тип Т

Точность повторения

0.05% при 25º C

Формат данных

15 бит + префикс, Цифровой дисплей в десятках градусов

Электрическая развязка канал, внутренняя шина

Да

Электрическая развязка, канал-канал

Нет

Условия эксплуатации

Сопротивление коррозии

1 - Низкая стойкость к коррозии, (встроенные)

Температура окружающей среды

От -5 °C до +50 °C

Температура хранения

От -20 °C до +70 °C

Электрические характеристики

Диапазон рабочего напряжения

От 8 до 30 В DC

Номинальное рабочее напряжение DC

24 В DC
