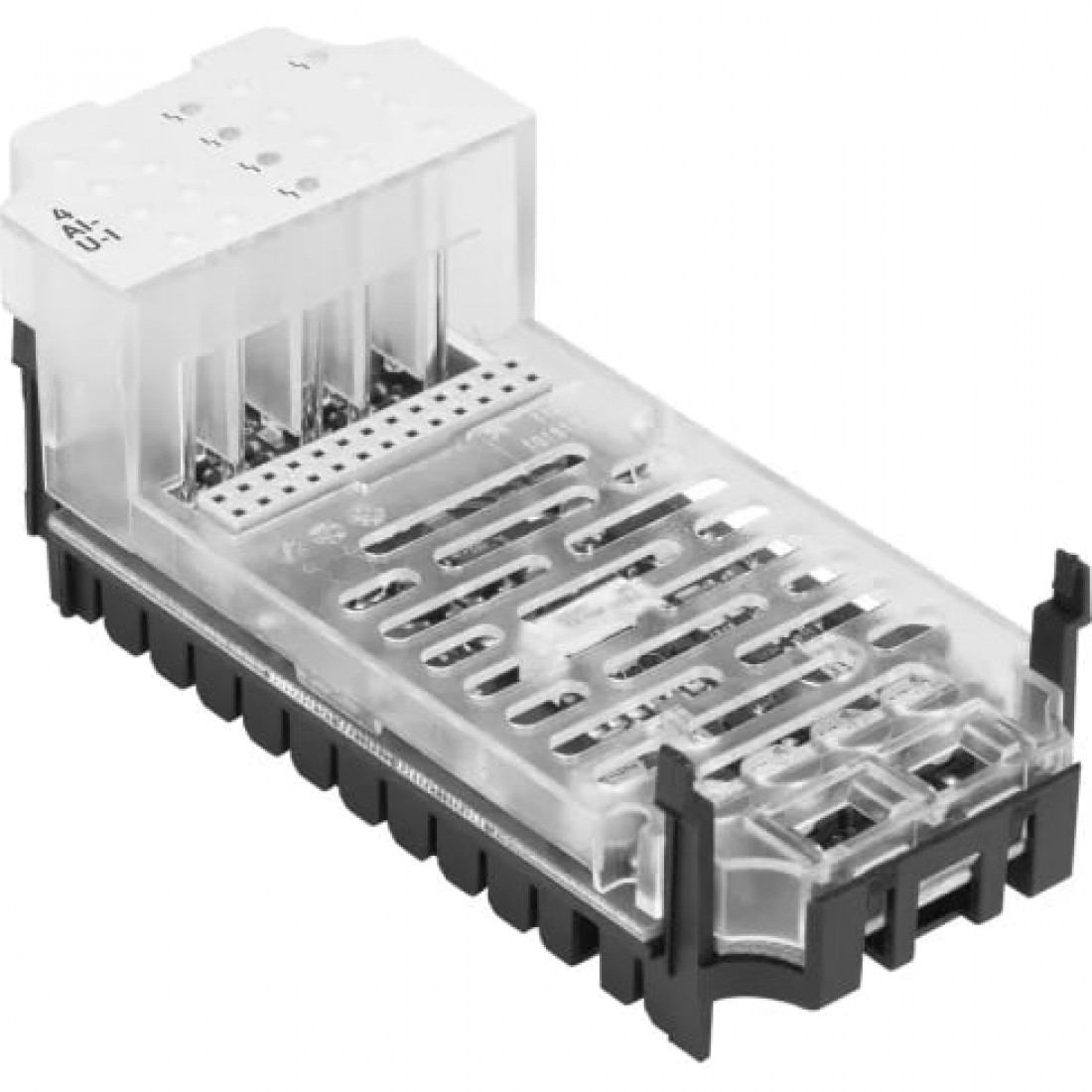

Аналоговый модуль Festo CPX-4AE-U-I

Интерфейс

Максимальная длина линии

30 м, С защитой

Массо-габаритные и монтажные характеристики

Вес

46 г

Высота

24,8 мм

Длина

96,8 мм

Ширина

41 мм

Основные характеристики

Артикул

573710

Группа

Для CPX

Наименование

Аналоговый модуль

Производитель

Festo

Серия товара

CPX

Особенности материалов

Материал корпуса

PA (Полиамид) с армированием; PC (Поликарбонат)

Технические характеристики

Базовое пороговое значение при 25 °C

+/- 0,2 %

Внутреннее время цикла

500 мкс

Диагностика

- Обрыв кабеля по каналу, - Нарушение граничных значений по каналу, - Ошибка параметризации, - Верхний расход/нижний расход, - Входная избыточная нагрузка, - Короткое замыкание питания датчика

Защита (при коротком замыкании)

Внутренний электронный предохранитель

Количество входов

4

Номинальное рабочее напряжение DC, нагрузка

24 В +/- 2%

Ошибка - выход за пределы допустимого диапазона температур окруж

+/- 0,3 %

Параметры конфигурации

Формат данных; Силы по каждому каналу; Контроль граничных значений / по канальный; Сглаживание измеренного значения; Активное питание датчика; Диапазон сигнала на канал; Режим после короткого замыкания; Поведение после входной избыточной нагрузки; Контроль обрыва провода / канала

Светодиодные индикаторы

- 1 группа диагностики, - 4 канала с диагностикой

Собственное потребление тока при рабочем напряжении

Обычно 50 мА.

Типы датчиков

+/- 10В, +/- 20мА, +/- 5В, 0 - 10 В, 0 - 20 мА, 1-5 В, 4 - 20 мА

Точность повторения

0.1% при 25º C

Формат данных

15 бит + префикс, Может быть масштабирован до 15 бит

Электрическая развязка канал, внутренняя шина

Да, без использования внутреннего питания датчика

Электрическая развязка, канал-канал

Нет

Условия эксплуатации

Сопротивление коррозии

1 - Низкая стойкость к коррозии, (встроенные)

Температура окружающей среды

От -5 °C до +50 °C

Температура хранения

От -20 °C до +70 °C

Электрические характеристики

Диапазон рабочего напряжения

От 8 до 30 В DC

Класс защиты

В зависимости от блока подсоединений

Номинальное рабочее напряжение DC

24 В DC
