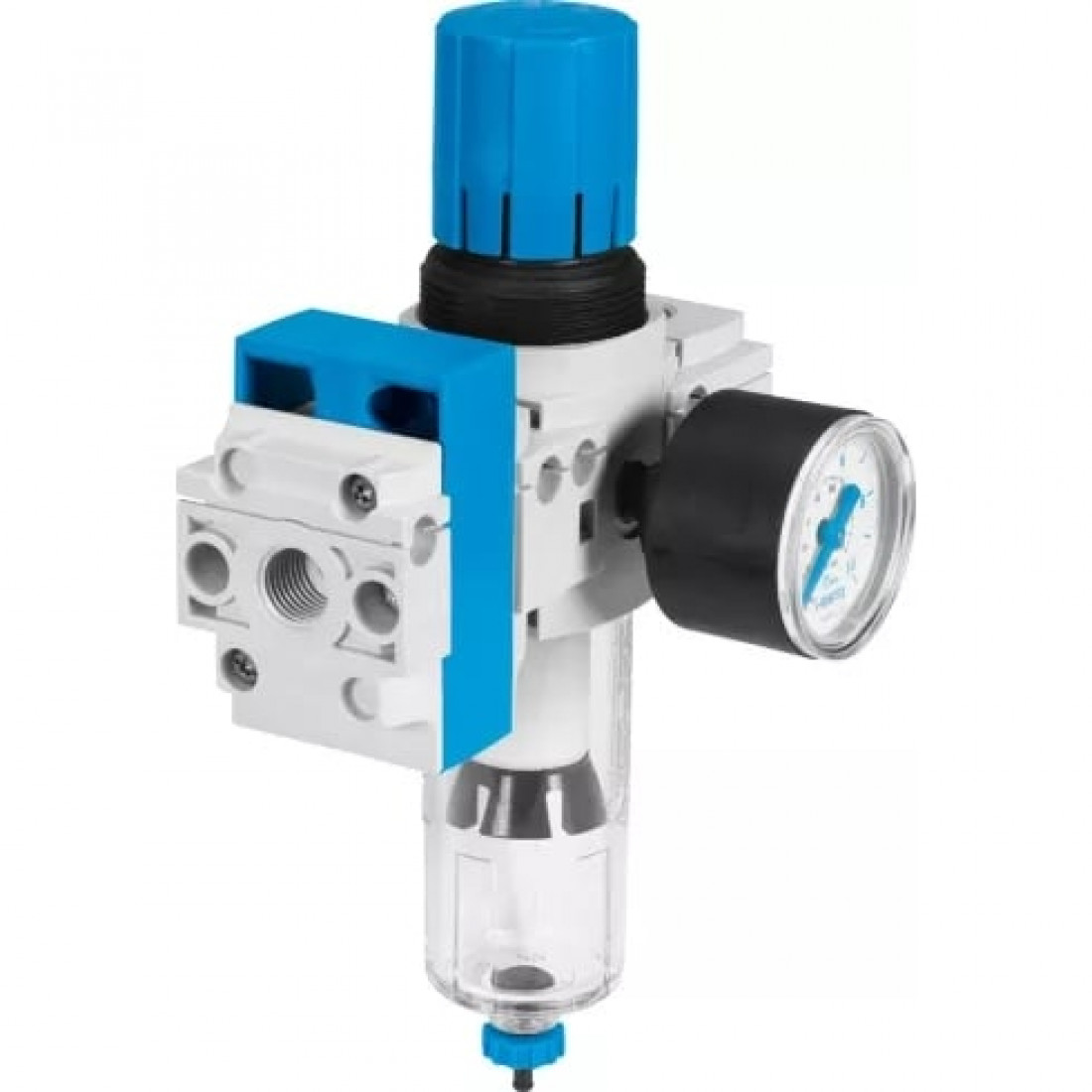

Блок подготовки воздуха, комбинация Festo LFR-1/4-DB-7-MINI-KB-MPA

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух по ISO 8573-1:2010 [7:9:4], Чистота воздуха на выходе:Сжатый воздух в соответствии с ISO8573-1:2010 [7:8:4]

Комбинации блоков

Блок включения

Клапан вкл./выкл.

Блок давления

Отсечной клапан

Блок разветвления

Модуль разветвления

Блок фильтрации

Фильтр-регулятор

Массо-габаритные и монтажные характеристики

Вес

270 г

Монтажный шаг

40 мм

Присоединение манометра

1/8

Тип конструкции

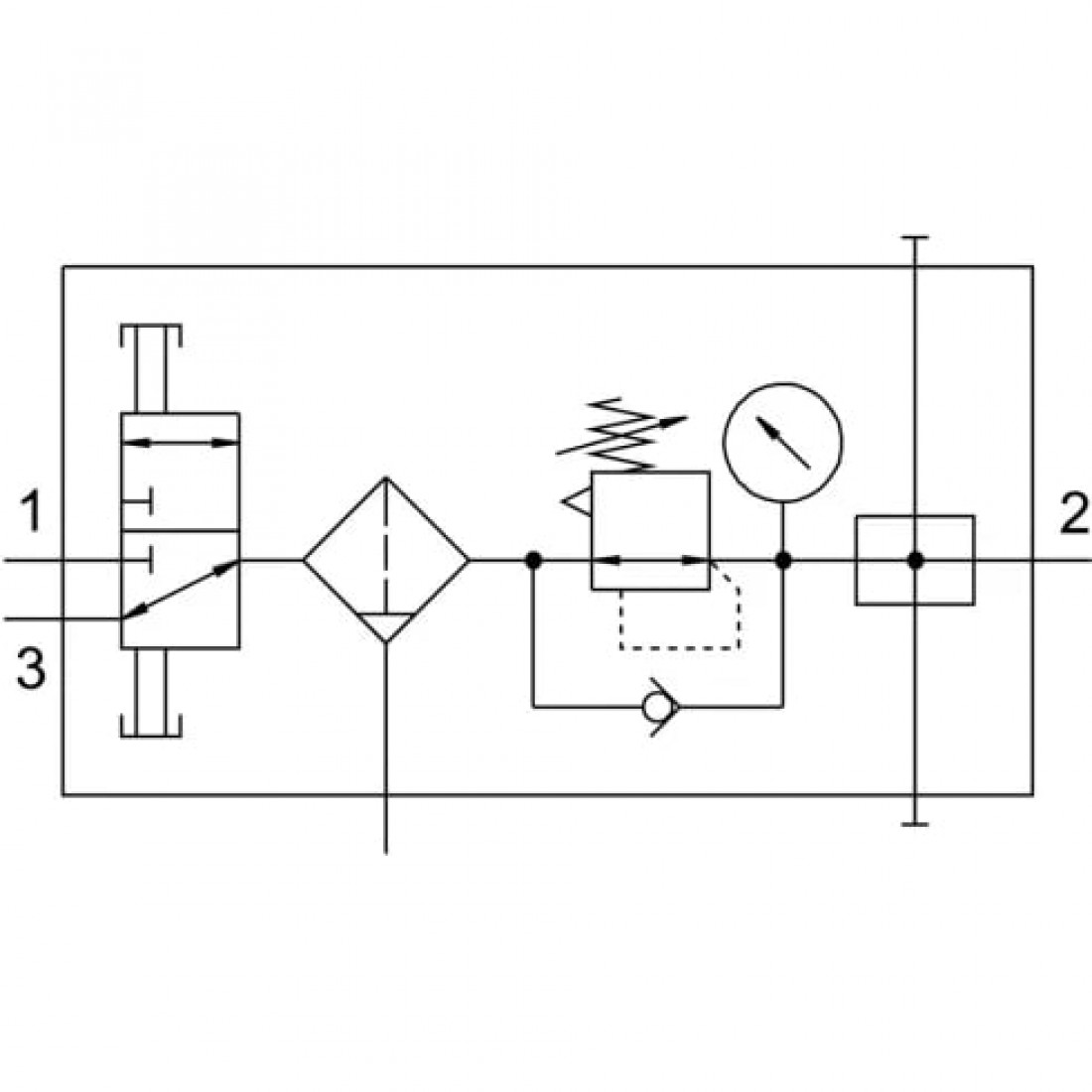

Клапан подачи/Сброса давления / Фильтр-регулятор / Разветвитель

Тип крепления

Линейный монтаж. Со сквозным отверстием. С монтажными скобками

Тип присоединения на входе

Внутренняя резьба

Тип резьбы

G

Ширина

88 мм

Основные характеристики

Артикул

3339283

Наименование

Блок подготовки воздуха

Производитель

Festo

Серия товара

LFR-DB

Тип оборудования

Комбинации блоков

Особенности материалов

Материал каретки

POM (Полиформальдегид)

Материал корпуса

PA (Полиамид) с армированием

Материал рукоятки

POM (Полиформальдегид)

Материал стакана

PC (Поликарбонат)

Материал уплотнений отсечного клапана

FPM (Фторкаучук)

Материал уплотнения

NBR (Бутадиен-нитрильный каучук)

Материал фильтра

PE (Полиэтилен)

Технические характеристики

Диапазон регулировки давления

От 0,5 до 7 бар

Индикация

Манометр

Максимальный гистерезис давления

0,5 бар

Максимальный объем конденсата

13 мл

Максимальный стандартный расход

2500

Отвод конденсата

Ручной

Присоединение

1/4

Стандартный номинальный расход

1900

Степень фильтрации

40 мкм

Тип управления

Ручное

Фиксатор привода

Замок (опционально), Поворотная рукоятка с фиксацией

Функция

Постоянная выходного давления; Со вторичным сбросом; С обратным протоком; Без компенсации первичного давления

Функция быстрого выхлопа

Не дросселируемый

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

1,5 бар

Положение при сборке

Вертикальное +/- 5°

Примечание по рабочей среде

Операция смазывания невозможна

Рабочая температура

От -5 до +50 °C

Сопротивление коррозии

1 - Низкая стойкость к коррозии

Температура окружающей среды

От -5 °C до +50 °C
