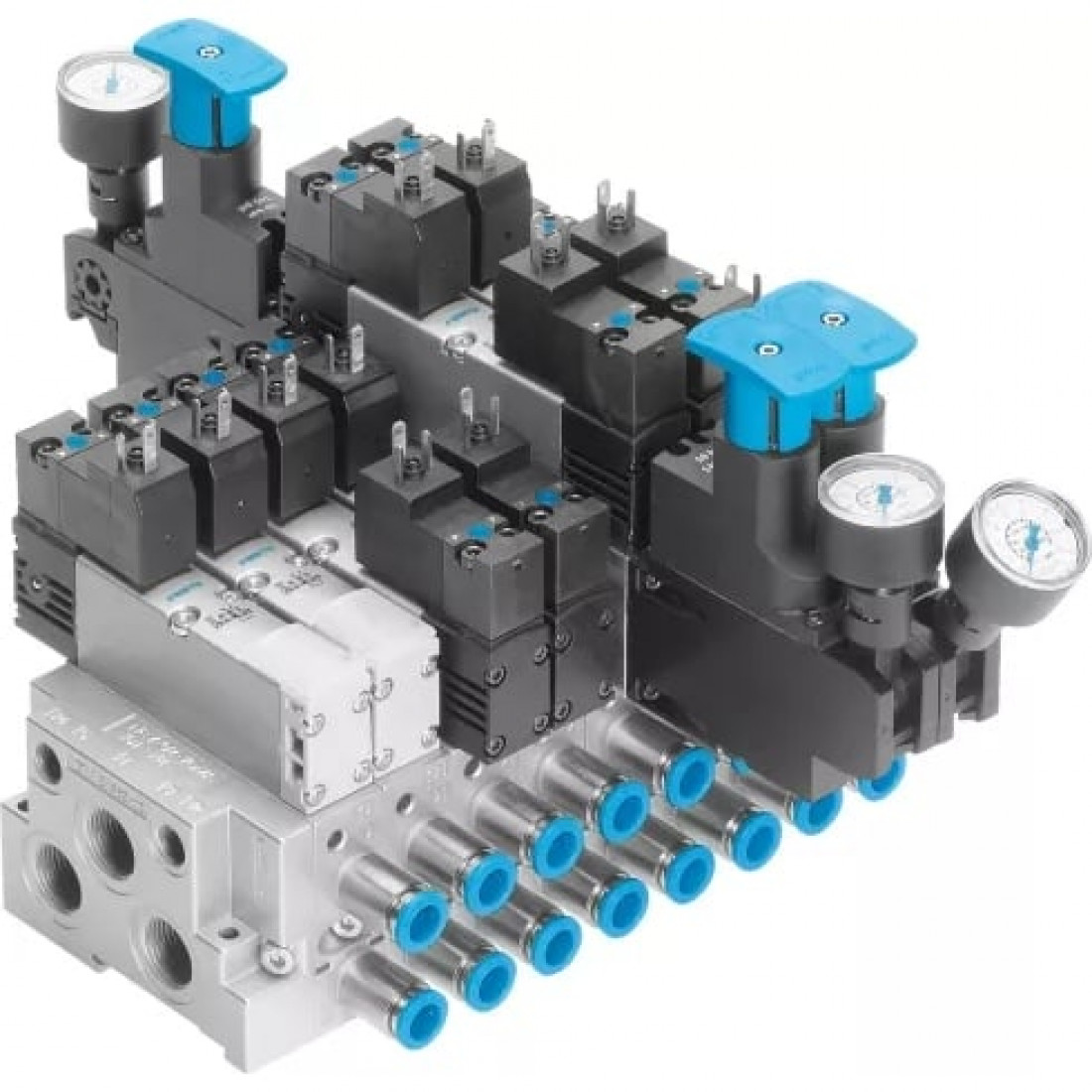

Блок распределителей с монтажом на плиту Festo VTIA

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], Рабочая среда пилотного каскада:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

Размер клапана

18 мм; 26 мм

Тип конструкции

Золотниковый

Ширина

18 мм, 26 мм

Основные характеристики

Артикул

546835

Наименование

Монтаж на плиту

Производитель

Festo

Серия товара

VTIA

Тип оборудования

Пневмоострова

Особенности материалов

Материал уплотнения

HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)

Технические характеристики

Максимальное количество зон давления

3

Максимальное количество распределителей

16

Максимальный стандартный расход пневмоострова

1100 л/мин при 26 мм, 550 л/мин при 18 мм

Подходит для работы с вакуумом

Да

Структура пневмоострова

Модульный, вместе могут использоваться различные размеры распределителей

Тип пневмоострова

16

Тип управления

Электрическое

Функция быстрого выхлопа

Через дроссельную плиту

Функция распределителя

2x3/2, Н.З., моностабильные, 2x3/2, Н.О., моностабильные, 2x3/2, Н.О./Н.З., моностабильный, 5/2 бистабильный, 5/2 бистабильный с доминирующим сигналом, 5/2 моностабильный, 5/3 под давлением в нейтральной позиции, 5/3 выхлоп в нейтральной позиции, 5/3 Н.З.

Условия эксплуатации

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Пилотное давление

3 - 10 бар

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

0 - Нет стойкости к коррозии

Температура окружающей среды

От -5 °C до +50 °C

Температура хранения

От -20 °C до +60 °C

Электрические характеристики

Допустимые колебания напряжения

-15 % / +10 %

Класс защиты

IP65, NEMA 4

Электрическое подключение

Индивидуальное подключение
