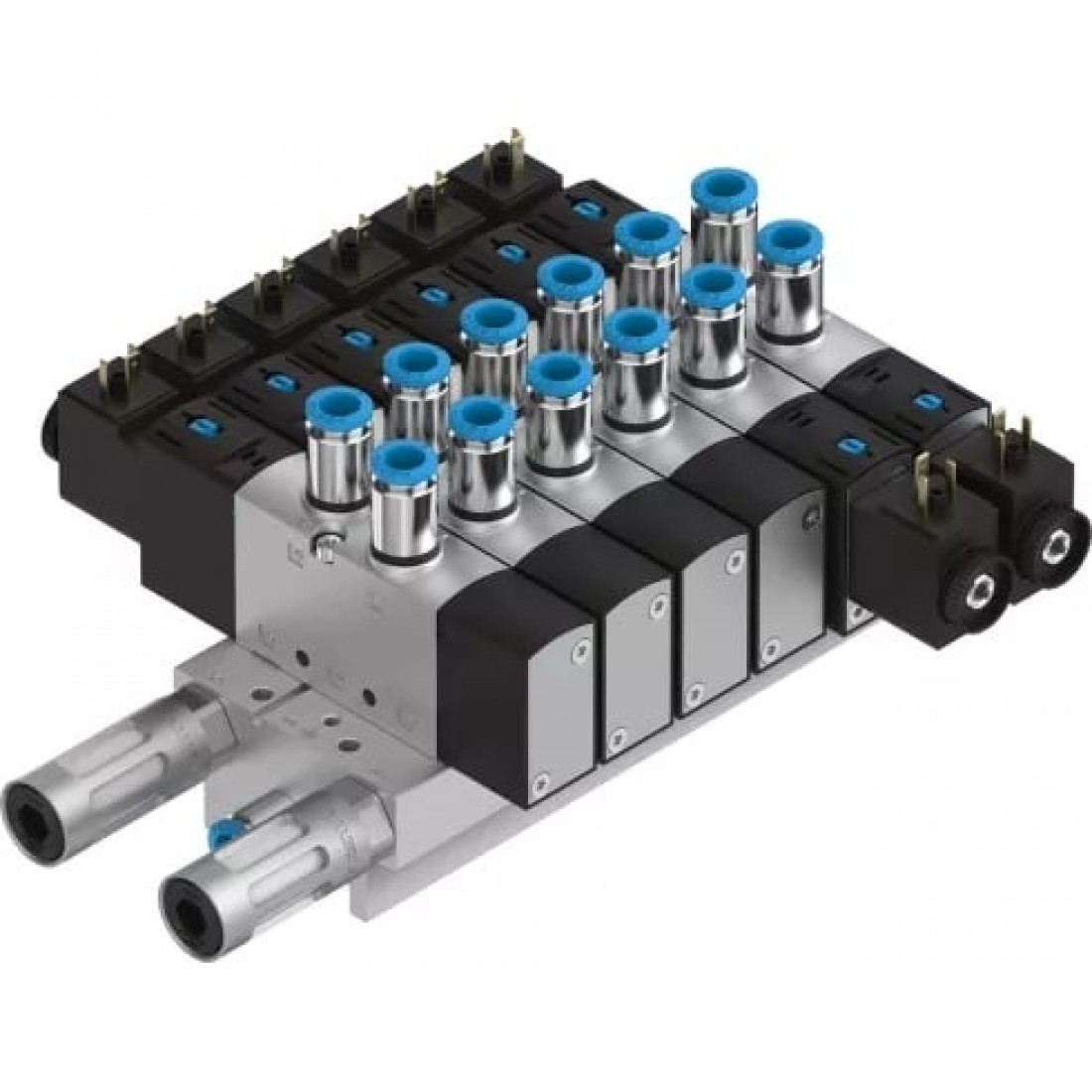

Блок распределителей с монтажом на плиту Festo VTUS-20

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

Высота

73,4 мм

Монтажный шаг

22 мм

Размер клапана

21 мм

Тип конструкции

Золотниковый, Тарельчатое седло

Ширина

110,7 мм

Основные характеристики

Артикул

577304

Наименование

Монтаж на плиту

Производитель

Festo

Серия товара

VTUS

Тип оборудования

Пневмоострова

Особенности материалов

Материал уплотнения

HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)

Тип уплотнения

Мягкий

Технические характеристики

Максимальное количество зон давления

9

Максимальное количество распределителей

16

Рабочее давление для пневмоострова с внутренним подводом сжатого

От 1,5 до 10 бар

Стандартный номинальный расход

От 600 до 700 л/мин

Структура пневмоострова

Фиксированный шаг

Функция быстрого выхлопа

Дросселирующий

Функция распределителя

2x3/2, Н.З., моностабильные, 2x3/2, Н.О., моностабильные, 2x3/2, Н.О./Н.З., моностабильный, 3/2 Н.З., моностабильный, 3/2 Н.О., моностабильный, 5/2 бистабильный, 5/2 моностабильный, 5/3 под давлением в нейтральной позиции, 5/3 выхлоп в нейтральной позиции, 5/3 Н.З.

Электрическая система вход/выход

Нет

Условия эксплуатации

Взрывобезопасная температура окружающей среды

-10°C ≤ Ta ≤ +60°C

Взрывозащита типа (Газ)

Ex ec IIC T4 X Gc

Взрывозащита типа (Пыль)

Ex tc IIIC T115°C X Dc

Категория ATEX (Газ)

II 3G

Категория ATEX (Пыль)

II 3D

Пилотное давление

1,5 - 10 бар

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -10 °C до +50 °C

Температура хранения

От -20 °C до +60 °C

Электрические характеристики

Класс защиты

IP65, IP67, по IEC 60529, с розеткой

Электрическое подключение

Индивидуальное подключение
