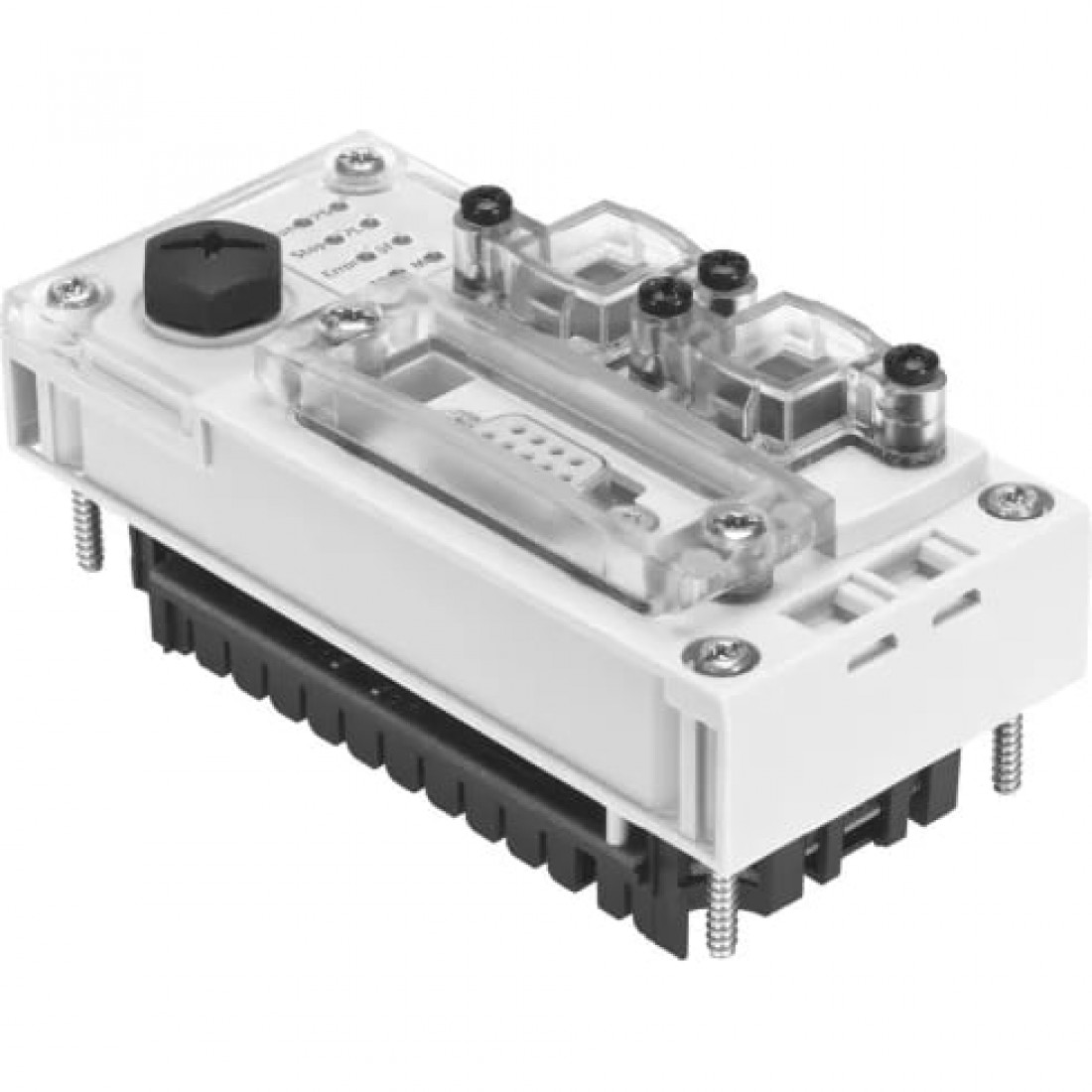

Блок управления Festo CPX-CEC

Общие характеристики

Технические характеристики

Светодиоды, относящиеся к шине:TP: Link/Traffic, Светодиоды, относящиеся к продукту:ERR: ошибка времени выполнения программы контроллер, M= модиф. / активный по усилию, PL: питание нагрузки, PS: питание электроники, питание датчика, RUN: статус контроллера, SF: системная ошибка, STOP: статус контроллера, Номинальное рабочее напряжение DC, нагрузка:Без пневматики: 18 -30 В; 24 В; С распределителями Midi/Maxi: 21,6 - 26,4 В; С пневматикой CPA: 20,4 - 26,4 В; С пневматикой MPA: 18 - 30 В

Интерфейс

Протокол

CODESYS Level 2; EasyIP; Modbus TCP; TCP/IP

Массо-габаритные и монтажные характеристики

Вес

155 г

Высота

52,6 мм

Длина

107,3 мм

Ширина

49,7 мм

Основные характеристики

Артикул

567346

Группа

Для CPX

Наименование

Блок управления

Производитель

Festo

Серия товара

CPX

Особенности материалов

Материал корпуса

PA (Полиамид) с армированием; PC (Поликарбонат)

Технические характеристики

CPU данные

32 MB Flash; 32 MB RAM; Процессор 400 МГц

Ethernet, поддерживаемые протоколы

TCP; IP; EasyIP; Modbus TCP

Ethernet, скорость передачи данных

10/100 Мбит/с

Ethernet, соединительный разъем

RJ45; Розетка 8-пин

Время обработки

Примерно 200 мс/1 к операторов

Выбор IP адресов

DHCP, Через CoDeSys, С помощью MMI

Диагностика

По канально- и модульно-ориентированная диагностика, По канально-, По канально- и модульно-ориентированная диагностика, - Перенапряжение/короткое замыкание в модулях, - Диагностическая память

Дополнительные функции

Функции диагностики, Коммуникационная функция RS232

Интерфейс Ethernet

RJ 45 (розетка, 8-пиновая)

Интерфейс данных

RS 232 интерфейс, Sub-D 9-контактный, розетка, 9,6 ... 230,4 kBit/s, Электрически изолирован

Память программы

4 Мб программы пользователя

Параметры конфигурации

CODESYS V 2.3

Поддержание напряжения питания при сбое

10 мс

Поддержка конфигурации

CODESYS V2.3

Программирование, поддержка обработки файлов

Да

Программное обеспечение

CODESYS provided by Festo V2.3

Скорость передачи данных (бод)

10/100 бит/с по IEEE 802.3 (10BaseT) или 802.3u (100BaseTx)

Собственное потребление тока при рабочем напряжении

Типично 85 мА

Флаги

30 кб сохраняющихся данных, 8 Мб памяти глобальных данных, Изменяемая концепция CoDeSys

Функциональные модули

Читать диагностику модуля CPX, Статус диагностики CPX, Копировать трассу диагностики CPX, И другие

Элементы управления

Поворотный переключатель для пуск/стоп

Язык программирования

По IEC 61131-2, Электроконтактная схема (LDR), Список команд (STL), Структурированный текст, Функциональная схема, Таблица секвенциальных функций, Дополнительно CFC

Условия эксплуатации

Относительная влажность воздуха

95 % (без образования конденсата)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -5 °C до +50 °C

Температура хранения

От -20 °C до +70 °C

Электрические характеристики

Класс защиты

IP65, IP67

Номинальное рабочее напряжение DC

24 В DC
