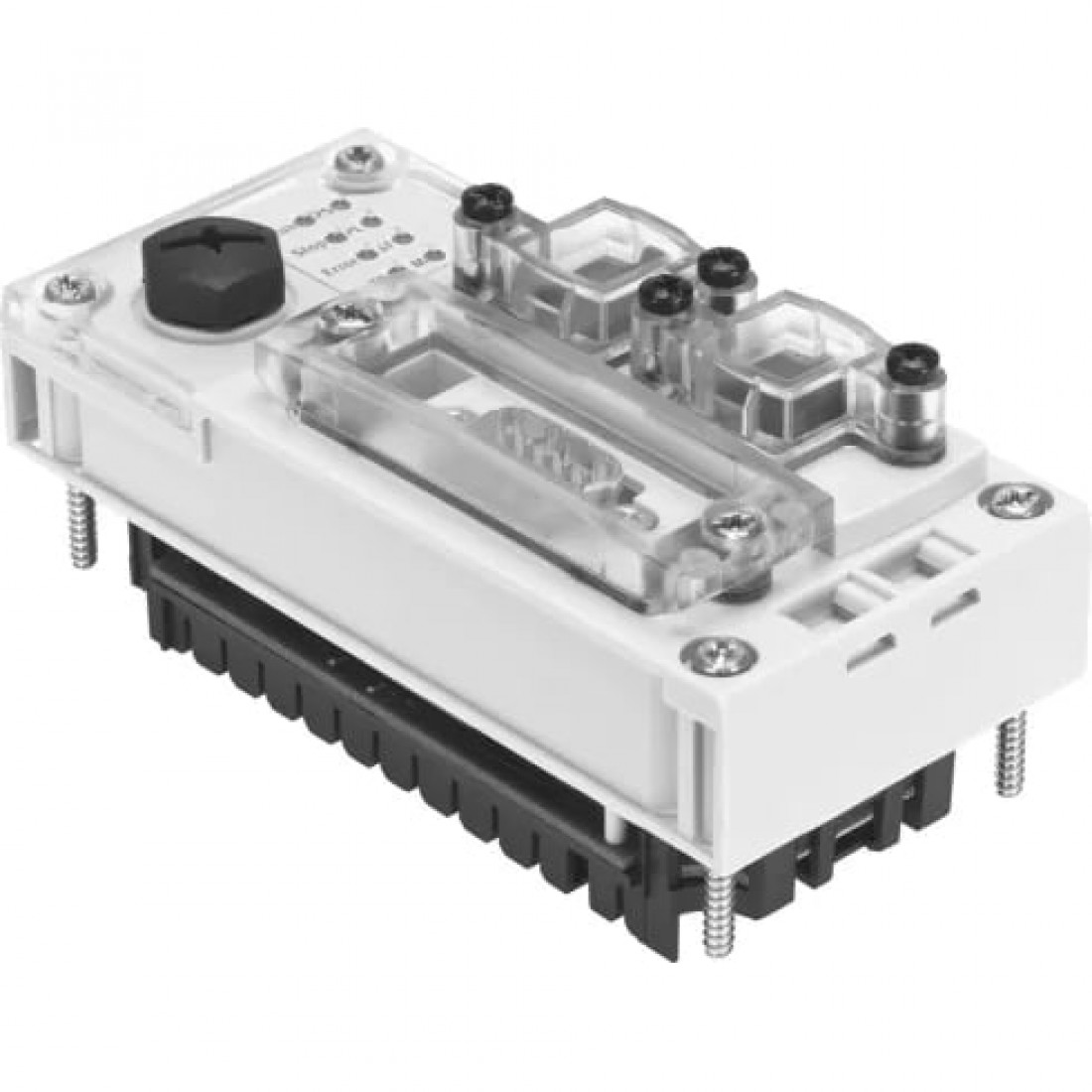

Блок управления Festo CPX-CEC-S1-V3

Общие характеристики

Технические характеристики

Светодиоды, относящиеся к шине:TP: Link/Traffic, Светодиоды, относящиеся к продукту:ERR: ошибка времени выполнения программы контроллер, M= модиф. / активный по усилию, PL: питание нагрузки, PS: питание электроники, питание датчика, RUN: статус контроллера, SF: системная ошибка, STOP: статус контроллера, Номинальное рабочее напряжение DC, нагрузка:Без пневматики: 18 -30 В; 24 В; С распределителями Midi/Maxi: 21,6 - 26,4 В; С пневматикой CPA: 20,4 - 26,4 В; С пневматикой MPA: 18 - 30 В

Интерфейс

Максимальная длина линии

30 м

Протокол

CODESYS Level 2; EasyIP; Modbus TCP; TCP/IP

Массо-габаритные и монтажные характеристики

Вес

135 г

Высота

52,6 мм

Длина

107,3 мм

Ширина

49,7 мм

Основные характеристики

Артикул

3472425

Группа

Для CPX

Наименование

Блок управления

Производитель

Festo

Серия товара

CPX

Особенности материалов

Материал корпуса

PA (Полиамид) с армированием; PC (Поликарбонат)

Технические характеристики

CPU данные

256 MB RAM; 32 MB Flash; Процессор 800 MHz

Ethernet, поддерживаемые протоколы

TCP; IP; EasyIP; Modbus TCP

Ethernet, скорость передачи данных

10/100 Мбит/с

Ethernet, соединительный разъем

RJ45; Розетка 8-пин

Время обработки

Примерно 200 мс/1 к операторов

Выбор IP адресов

DHCP, Через CoDeSys, С помощью MMI

Диагностика

По канально- и модульно-ориентированная диагностика, По канально-, По канально- и модульно-ориентированная диагностика, - Перенапряжение/короткое замыкание в модулях, - Диагностическая память

Дополнительные функции

Функции диагностики, Коммуникационная функция RS232

Интерфейс Ethernet

RJ 45 (розетка, 8-пиновая)

Интерфейс данных

RS 232 интерфейс, Sub-D 9-контактный, розетка, 9,6 ... 230,4 kBit/s, Электрически изолирован

Память программы

16 Мб программа пользователя

Параметры конфигурации

CODESYS V 3

Поддержание напряжения питания при сбое

10 мс

Поддержка конфигурации

CODESYS V3

Последовательный интерфейс, количество

1

Программирование, поддержка обработки файлов

Да

Программное обеспечение

CODESYS provided by Festo

Собственное потребление тока при рабочем напряжении

Типично 85 мА

Флаги

28 кБ сохраняемые данные, Изменяемая концепция CoDeSys

Функциональные модули

Читать диагностику модуля CPX, Статус диагностики CPX, Копировать трассу диагностики CPX, И другие

Элементы управления

Поворотный переключатель для пуск/стоп

Язык программирования

По IEC 61131-2, Электроконтактная схема (LDR), Список команд (STL), Структурированный текст, Функциональная схема, Таблица секвенциальных функций, Дополнительно CFC

Условия эксплуатации

Относительная влажность воздуха

95 % (без образования конденсата)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -5 °C до +50 °C

Температура хранения

От -20 °C до +70 °C

Электрические характеристики

Класс защиты

IP65, IP67

Номинальное рабочее напряжение DC

24 В DC
