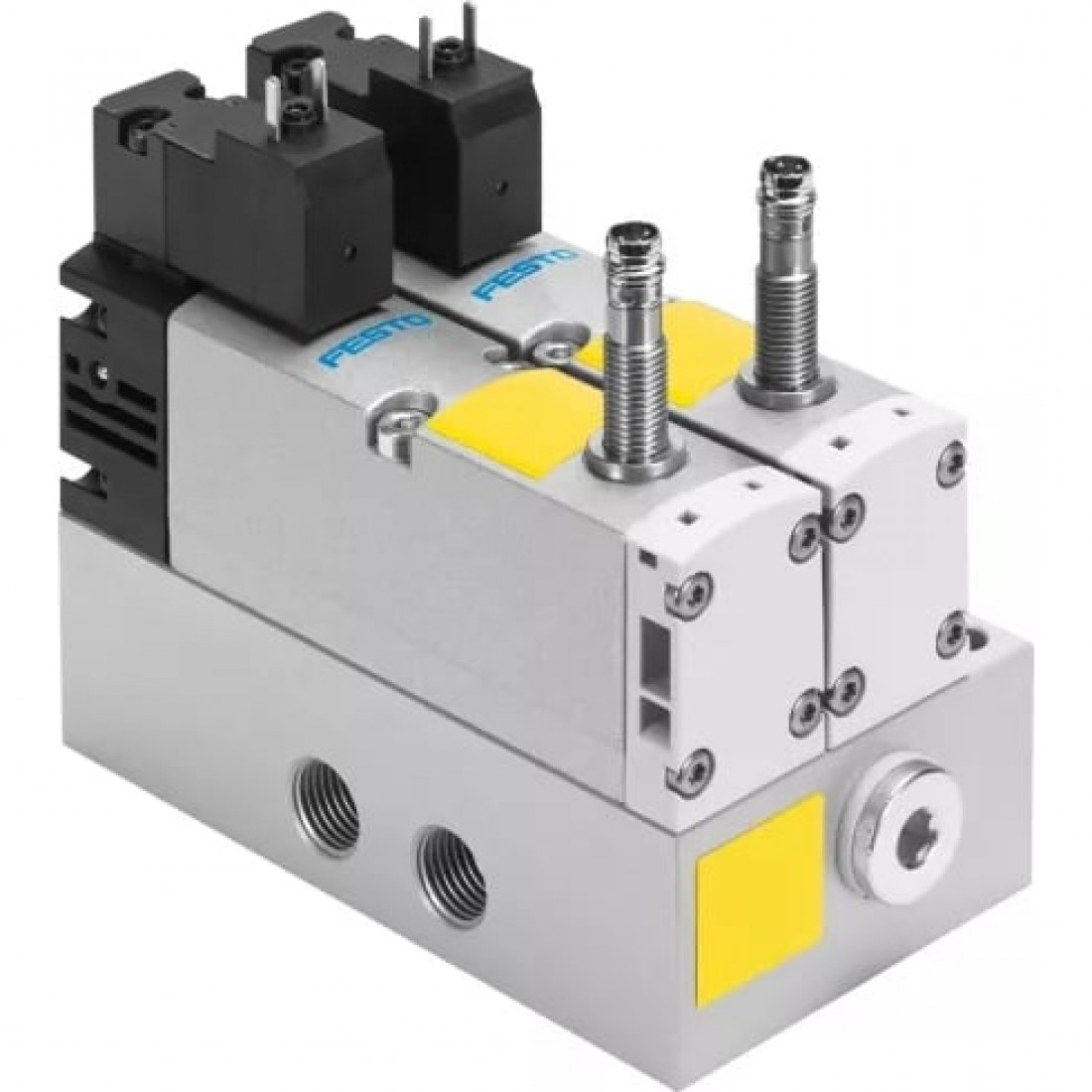

Блок управления Festo VOFA-L26-T52-M-G14-1C1-ANP

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], Рабочая среда пилотного каскада:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Дополнительные характеристики

Защита от перекрытия

Да

Отображение статуса сигнала

С принадлежностями

Уровень представления (PL)

Защита работы, защита от неожиданного запуска, до категории 4; Уровень производительности е; Реверсивное движение по категории 4; Уровень производительности e

Функция безопасности

Манипуляция/Защита при запуске; Реверсирование перемещения

Массо-габаритные и монтажные характеристики

Вес

1,138 г

Монтажный шаг

65 мм

Присоединение выхлопа

1/4

Присоединение комплектующих

Наружная резьба

Присоединение манометра

G1/4

Тип конструкции

Золотниковый

Тип крепления

Со сквозным отверстием

Тип присоединения на входе

Внутренняя резьба

Тип резьбы

G

Ширина

65 мм

Основные характеристики

Артикул

569820

Группа

Для специфических применений

Наименование

Блок управления

Производитель

Festo

Серия товара

VOFA

Тип оборудования

Распределители

Особенности материалов

Материал винтов

Гальванизированная сталь

Материал корпуса

Алюминий; PA (Полиамид)

Материал уплотнения

FPM (Фторкаучук); HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)

Стандарты

Защита от прямого и непрямого контакта

PELV Защищено по EN 60950/IEC 950

Сертификационный департамент

IFA 1004008

Соответствует стандарту

EN 60947-5-2

Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Стойкость к вибрации

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Технические характеристики

Время включения

22 мс

Время включения распределитель - датчик

60 мс

Время выключения распределитель - датчик

11 мс

Время отключения

56 мс

Выход переключателя

NPN

Датчик сопротивления короткого замыкания

Пульсирующий

Датчик тока холостого хода

<= 10 мА

Защита от переполюсовки

Для всех электрических соединений

Количество линий и позиций

5/2 лин./поз.

Максимальное поле магнитной интерференции

60 мТ

Максимальный стандартный расход

950

Направление потока

Нереверсивный

Негативный тестовый импульс с логикой 1

800 мкс

Опрос позиции переключения

Нормальное положение с датчиком

Отображение статуса переключения датчика

LED

Питание пилота

Внутреннее

Подходит для работы с вакуумом

Нет

Позитивный тестовый импульс с логикой 0

1000 мкс

Принцип измерения

Индуктивный

Присоединение

1/4

Рабочий цикл

100 %

Ручное дублирование

Нет

Тип действия

Моностабильный

Тип пилотного управления

Непрямого действия

Тип сброса

Пружинный

Тип управления

Электропневматическое

Уровень звукового давления

85 дБ(А)

Функция быстрого выхлопа

Дросселирующий

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

3 бар

Номинальная высота использования выше уровня моря

1000 м в соответствии с VDE 0580

Пилотное давление

3 - 10 бар

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

0 - Нет стойкости к коррозии

Температура окружающей среды

От -5 °C до +50 °C

Электрические характеристики

Диапазон рабочего напряжения датчика

От 10 до 30 В DC

Допустимые колебания напряжения

-15 %/+10 %

Класс защиты

IP65 NEMA 4

Максимальная частота переключения датчика

5 Гц

Максимальный выходной ток датчика

200 мА

Мощность переключения

1,8 Вт

Мощность удержания

1,8 Вт

Падение напряжения датчика

≤ 2 В

Подключение датчика

Разъем; 3-пин; M8X1

Рабочее напряжение катушки

24 В DC

Расположение контактов

Тип С

Стандарт электрического подключения

DIN EN 175 301-803-B
