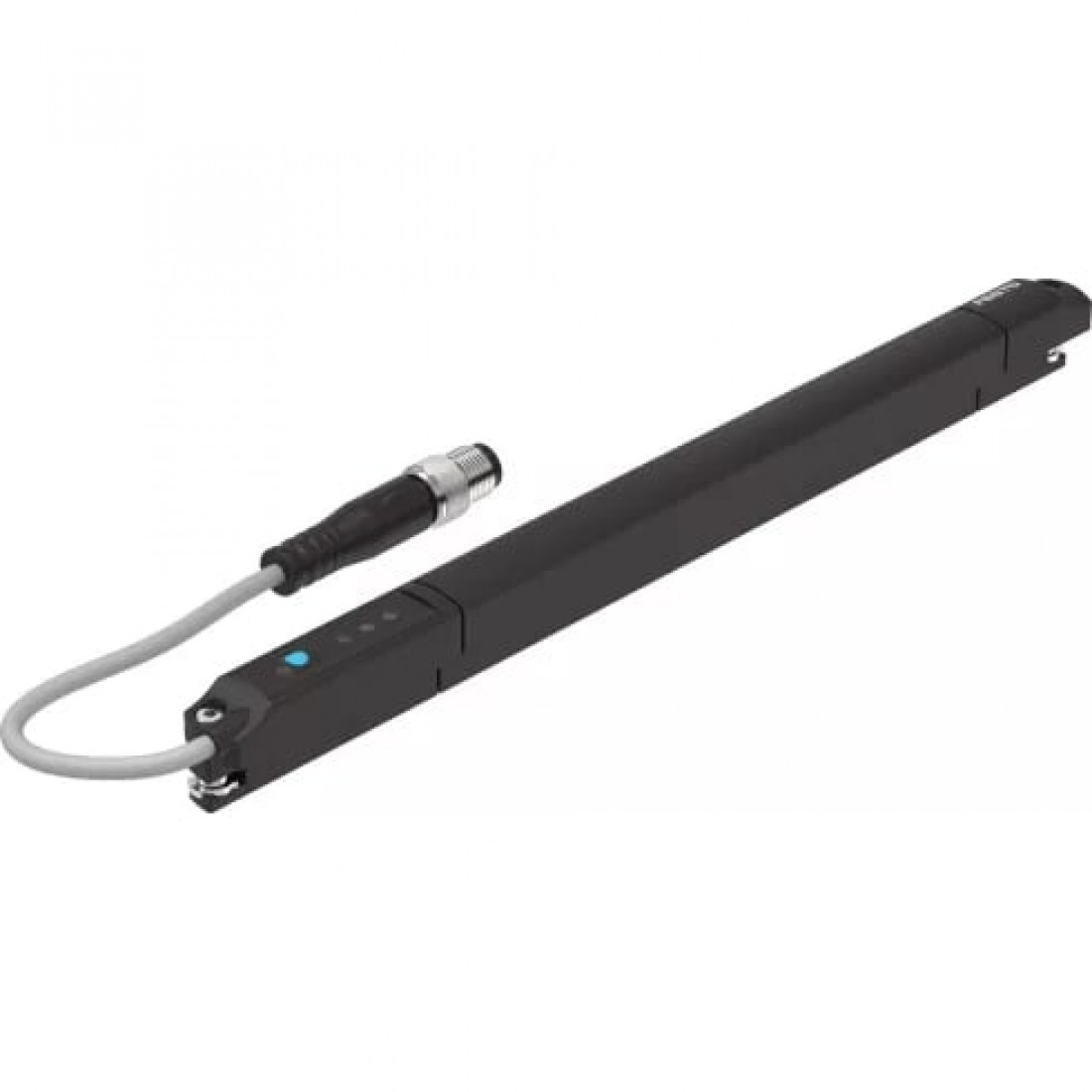

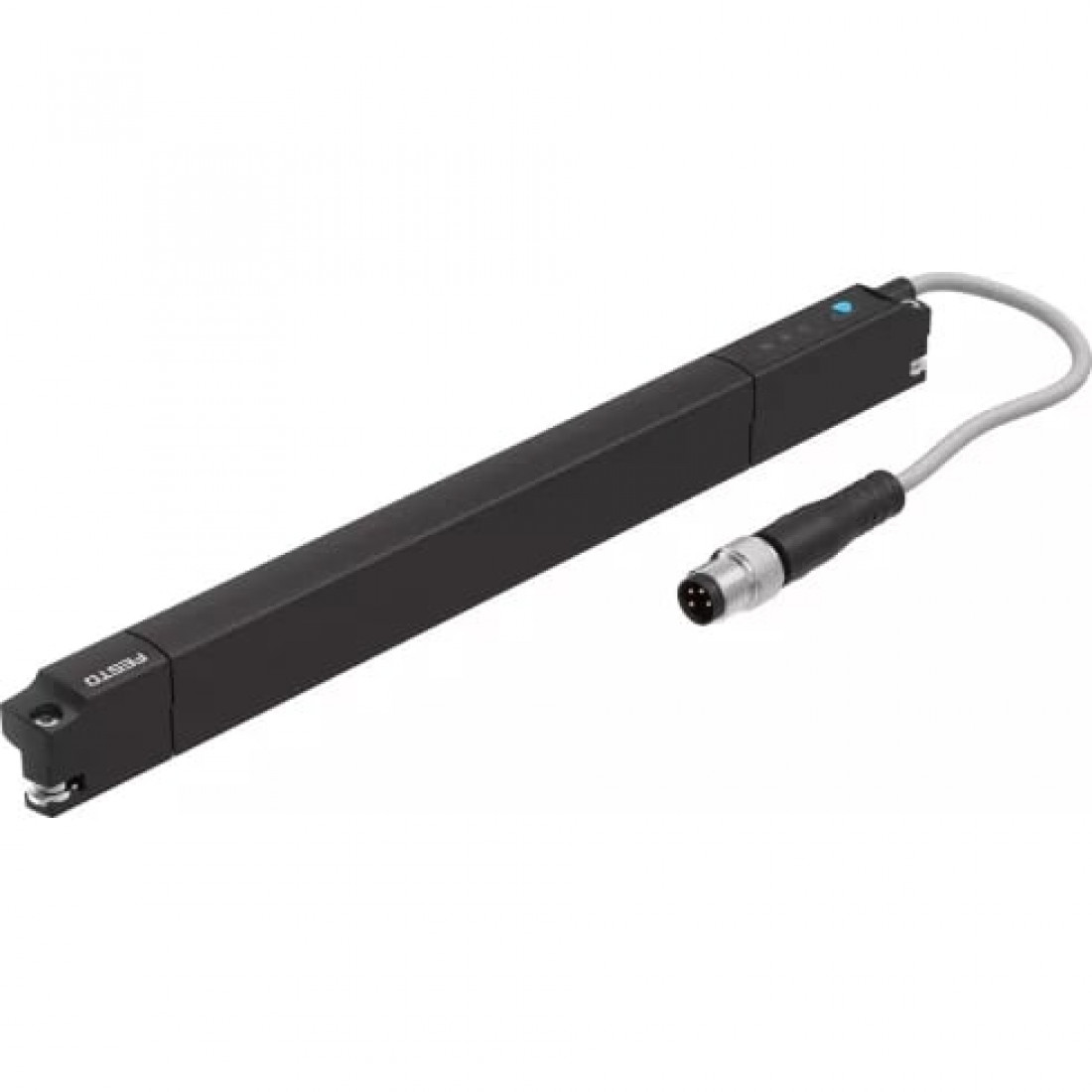

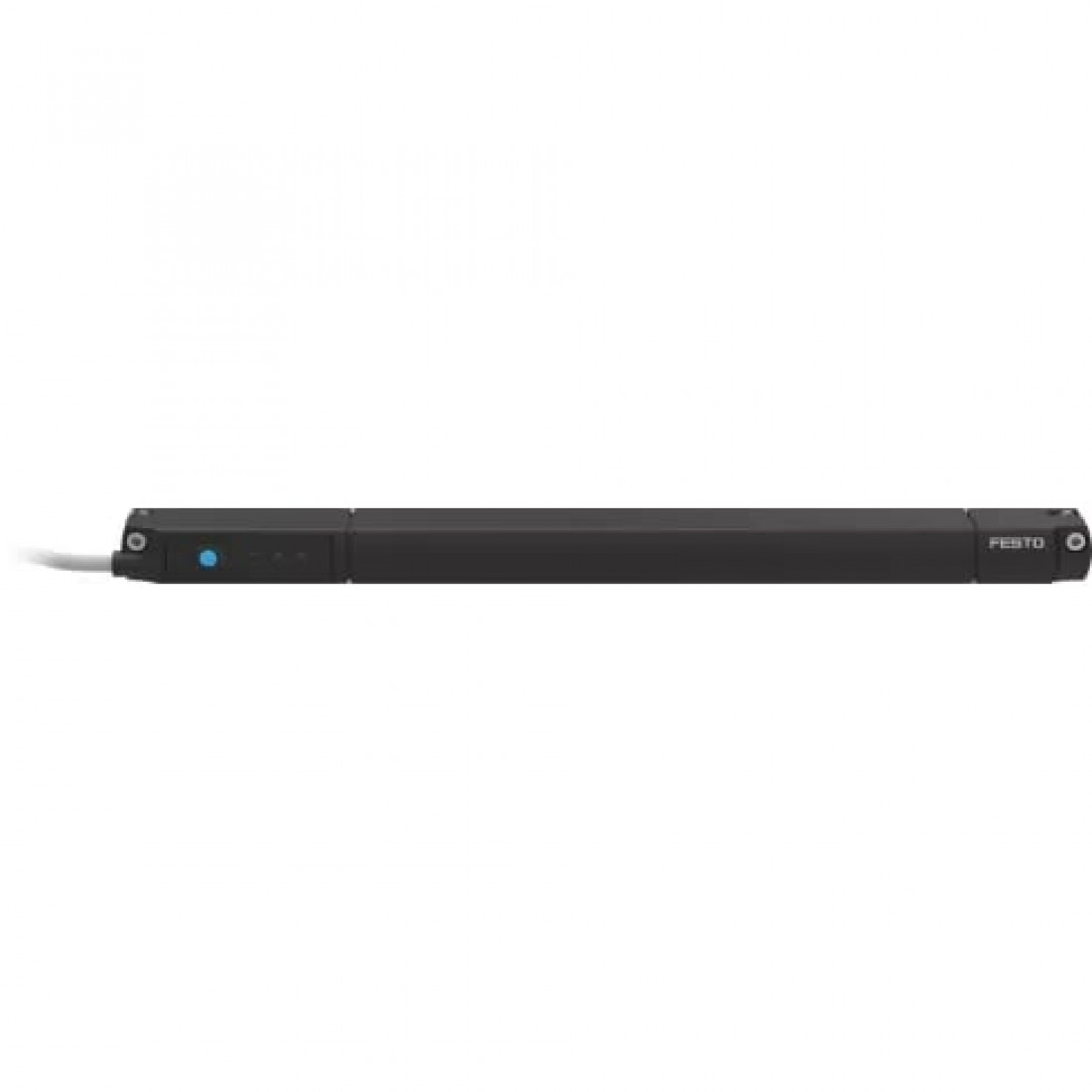

Датчик положения Festo SDAP-MHS-M160-1L-A-E-0.3-M8

Общие характеристики

Условия эксплуатации

Условия испытания кабеля:Прочность на изгиб в соответствии со стандартом Festo, Прокладка в кабельных цепях: 5 млн. циклов, радиус изгиба 28 мм., Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м

Дополнительные характеристики

Индикация состояния

Красный светодиод

Режим готовности дисплея

Зеленый светодиод

Цвет оплетки кабеля

Серый

Массо-габаритные и монтажные характеристики

Вес

35 г

Длина кабеля

0,3 м

Проект

Для Т-образной щели

Тип крепления

Затянутый, Вставляется в паз сверху

Основные характеристики

Артикул

8050122

Наименование

Датчик положения

Производитель

Festo

Серия товара

SDAP

Тип оборудования

Пневмоострова

Особенности материалов

Материал корпуса

Никелированная латунь; PA (Полиамид) с армированием; PL (Полиэстер); Нержавеющая легированная сталь

Материал накидной гайки

Никелированная латунь

Материал оплетки кабеля

TPE-U (PUR) (Термопластичный полиуретан)

Материал фольги

PL (Полиэстер)

Материал электрического контакта

Медный сплав позолоченный

Технические характеристики

Зона чувствительности

От 0 до 160 мм

Измеряемая величина

Позиция

Максимальная скорость перемещения

3 м/с

Направление выхода

Аксиальный

Принцип измерения

Магнитный, Холла

Разрешающая способность при измерении перемещения

0,05 мм

Средний интервал сканирования

1 мс

Типичная ошибка линейности

±0,25 мм

Чувствительность, выход по току

0,1 мА/мм

Условия эксплуатации

Атрибуты кабеля

Энергетическая цепь + робот

Защита от короткого замыкания

Да

Защищен от смены полярности

Для всех электрических соединений

Положение при сборке

Любое

Специальные характеристики

Стойкий к маслу

Температура окружающей среды

От -25 °C до +70 °C

Электрические характеристики

Диапазон рабочего напряжения

От 15 до 30 В DC

Диапазон сигнала

От 4 до 20 мА

Класс защиты

IP65, IP68

Максимальное сопротивление нагрузки

500 Ом

Остаточная пульсация

10 %

Способность выдерживать перегрузку

Имеется в наличии

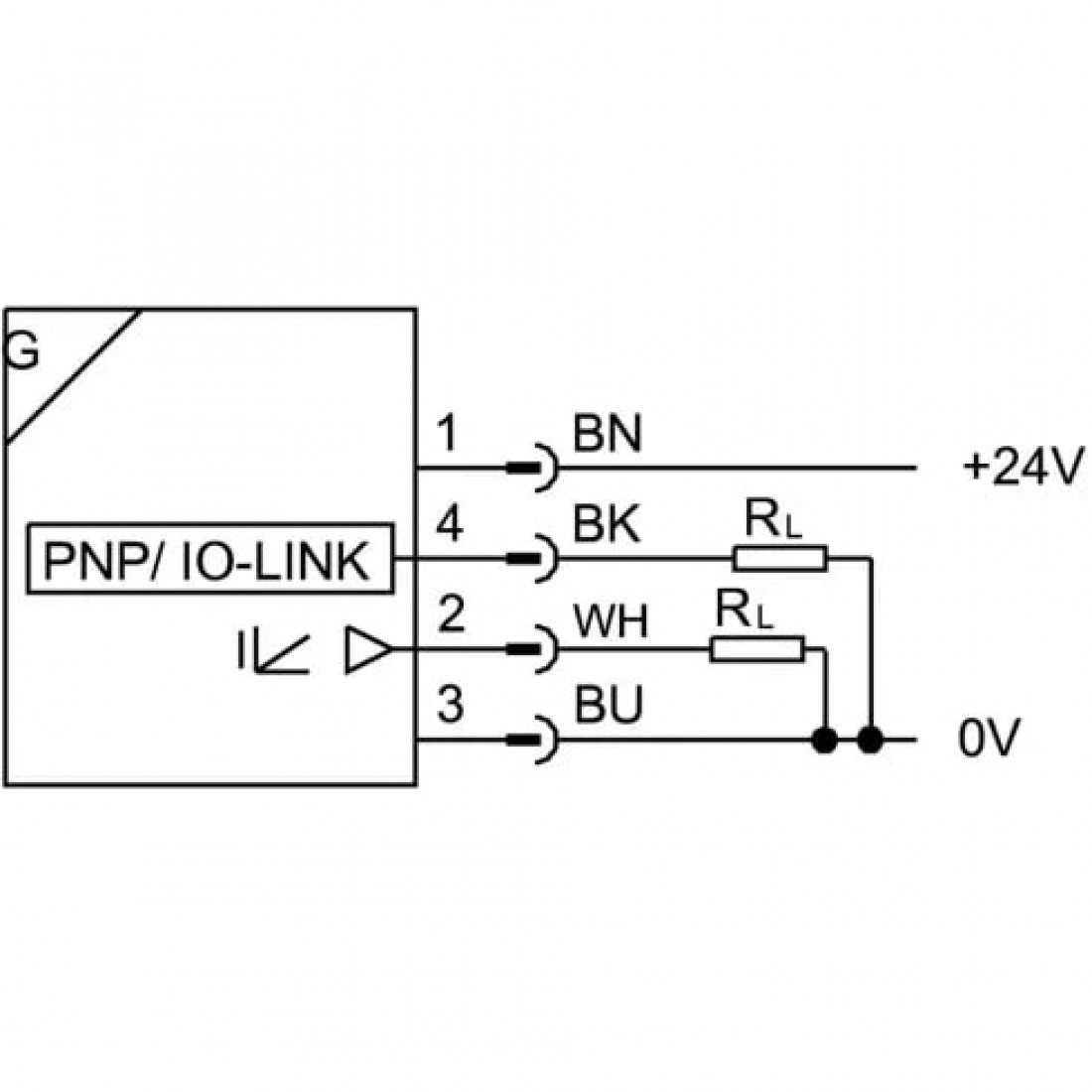

Электрическое подключение

Кабель с разъемом, M8, 4-пин, Поворотные резьбы
