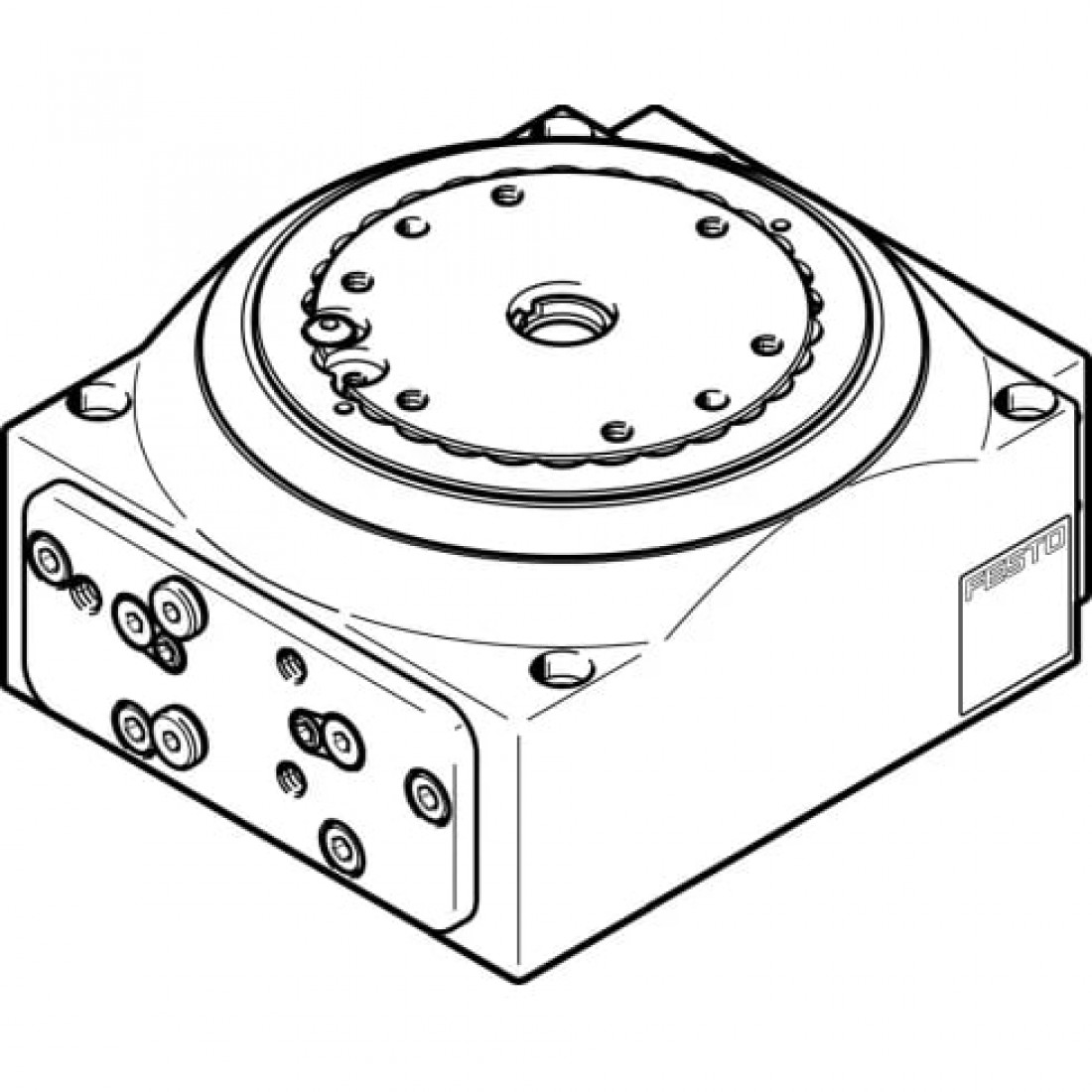

Делительно-поворотный стол Festo DHTG-65-4-A

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Массо-габаритные и монтажные характеристики

Вес

1900 г

Размер

65 мм

Тип конструкции

Соединительная муфта, Рейка и шестерня, Последовательность перемещения по направляющей

Тип крепления

Со сквозным отверстием и центрирующей втулкой

Тип присоединения

Внутренняя резьба

Тип резьбы

M

Основные характеристики

Артикул

548077

Наименование

Делительно-поворотный стол

Производитель

Festo

Серия товара

DHTG

Тип оборудования

Принадлежности

Особенности материалов

Материал корпуса

Алюминиевый сплав

Материал крышки

Алюминиевый сплав

Материал седельного клапана

Гальванизированная сталь

Материал уплотнения

NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)

Материал упоров

Гальванизированная сталь

Технические характеристики

Демпфирование

Амортизатор

Концентричность клапана

<= 0,02 мм

Максимальное статическое осевое усилие

1000 Н

Максимальное статическое радиальное усилие

2000 Н

Максимальный момент по касательной, статичный

100 Нм

Максимальный опрокидывающий момент, статичный

100 Нм

Определение позиции

Для индуктивных датчиков

Параллельность клапана

≤ 0,04 мм

Присоединение

M5

Седельный клапан с осевым эксцентриситетом

<= 0,02 мм

Теоретический момент при 6 бар

2,1 Нм

Точность повторения угла поворота

<= 0,03 °

Уровень звукового давления

<= 70 дБ(A)

Шаг вращения

4 °

Условия эксплуатации

Максимальное рабочее давление

8 бар

Минимальное рабочее давление

4 бар

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От +5 °C до +60 °C
