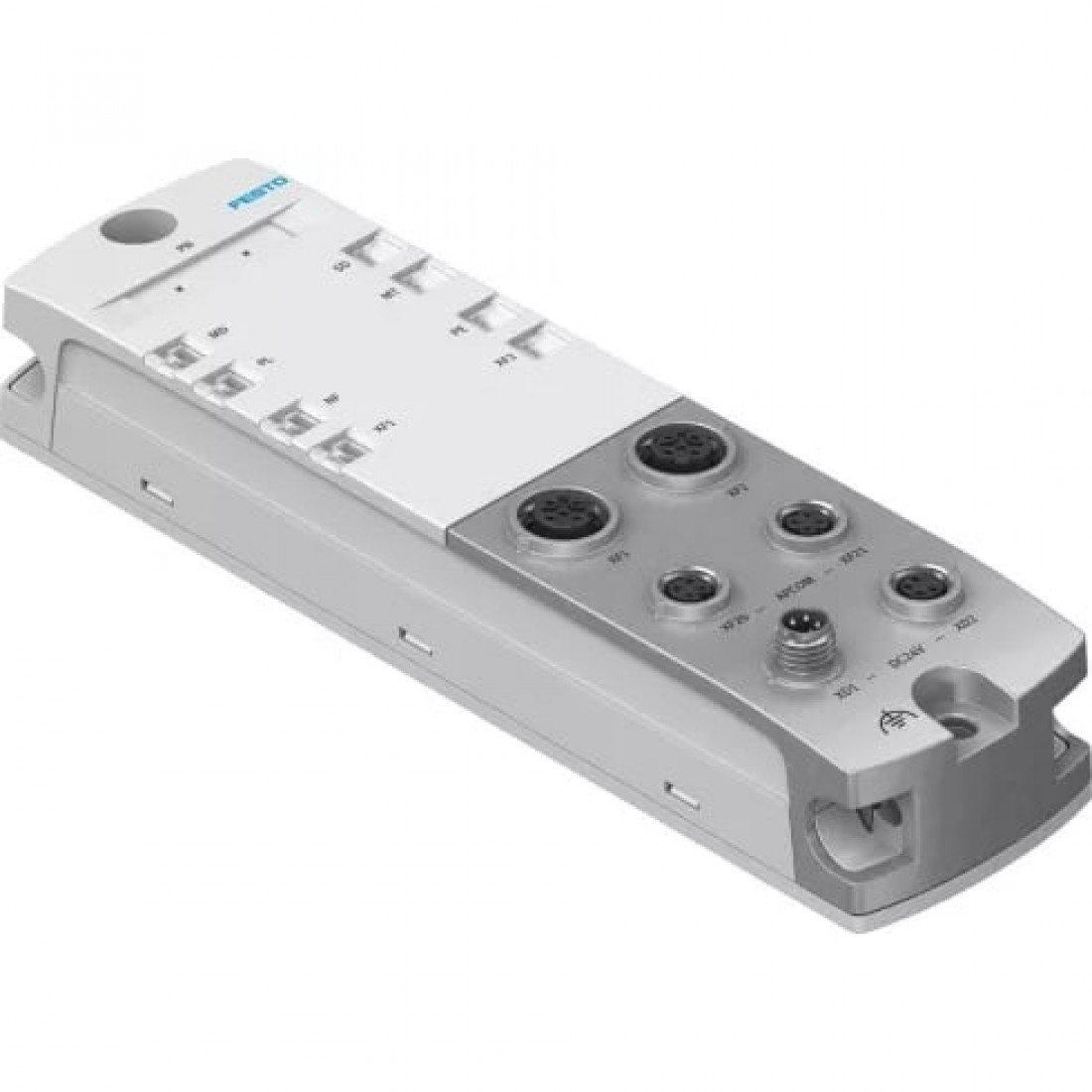

Интерфейс PROFINET Festo CPX-AP-I-PN-M12

Интерфейс

Максимальная длина линии

50 м система связи

Массо-габаритные и монтажные характеристики

Вес

186 г

Момент затяжки

1,2 Нм

Размеры W x L x H

45 мм x 170 мм x 35 мм

Тип крепления

Со сквозным отверстием

Основные характеристики

Артикул

8086607

Наименование

Интерфейс

Производитель

Festo

Серия товара

CPX

Особенности материалов

Материал корпуса

PA (Полиамид); PC (Поликарбонат); Цинк никелированный

Технические характеристики

Fieldbus интерфейс, количество контактов/проводов

4

Fieldbus интерфейс, протокол

PROFINET IRT; PROFINET RT

Fieldbus интерфейс, технология подключения

M12X1, D-код в соответствии с EN 61076-2-101

Fieldbus интерфейс, тип подключения

2х разъем

Внутреннее потребление тока при номинальном рабочем напряжении н

Типично 5 мА

Диагностика по внутренней коммуникации

Ошибка модуля, Короткое замыкание/перегрузка на выходе, Короткое замыкание/перегрузка в питании датчика, Пониженное напряжение питания нагрузки

Диагностика по шине

Выключение нагрузки, Нагрузка от перенапряжения,Нагрузка от пониженного напряжения, Электроника / датчики перенапряжения, Электроника / датчики пониженного напряжения, APDD недействителен, Связь с модулем AP прервана

Диагностика с помощью светодиодов

Диагностика на модуль, Ошибки сети, Питание электроники/датчиков, Питание нагрузки, Системная диагностика, Требуется обслуживание

Допустимое колебание напряжения, выходы

± 25 %

Допустимые отклонения напряжения для электроники/датчиков

± 25 %

Замечание по максимальной длине кабеля

Электропитание в соответствии с номинальным напряжением

Интерфейс промышленной шины, гальваническая развязка

Да

Интерфейс промышленной шины, скорость обмена данными

100 Мбит/с

Интерфейс связи, количество контактов/проводов

4

Интерфейс связи, протокол

AP-COM

Интерфейс связи, технология связи

M8x1, D-код по EN 61076-2-114

Интерфейс связи, тип подключения

2х разъем

Интерфейс связи, функция

Система связи XF10 IN / XF20 OUT

Интерфейс связи, экранирование

Да

Максимальное количество адресов для входов

1024 байт

Максимальное количество адресов для выходов

1024 байт

Максимальное количество модулей

80

Максимум источника питания

2 x 4 A (требуется внешний предохранитель)

Мощность передачи, количество выводов/проводов

4

Номинальное рабочее напряжение DC для электроники/датчиков

24 В DC

Номинальное рабочее напряжение, DC выходы

24 В DC

Питание, функция

Поступающая электроника / датчики и нагрузка

Поддержание напряжения питания при сбое

10 мс

Поддержка конфигурации

GSDML-файл

Потребление собственного тока при номинальном рабочем напряжении

Обычно 80 мА

Промышленная шина, интерфейс

Ethernet

Силовая передача, технология подключения

M8x1, A-код по EN 61076-2-104

Силовая передача, тип подключения

Розетка разъема

Силовая передача, функция

Исходящая электроника / датчики и нагрузка

Электропитание, количество контактов/проводов

4

Электропитание, технология подключения

M8x1, A-код по EN 61076-2-104

Электропитание, тип подключения

Разъем

Условия эксплуатации

Защищен от смены полярности

Да

Относительная влажность воздуха

5 % - 95 % (без образования конденсата)

Примечание по рабочему напряжению

SELV/PELV требуются стационарные источники питанияNote voltage drop

Сопротивление коррозии

1 - Низкая стойкость к коррозии

Температура окружающей среды

От -20 °C до +50 °C

Температура хранения

От -40 °C до +70 °C

Электрические характеристики

Класс защиты

IP65, IP67
