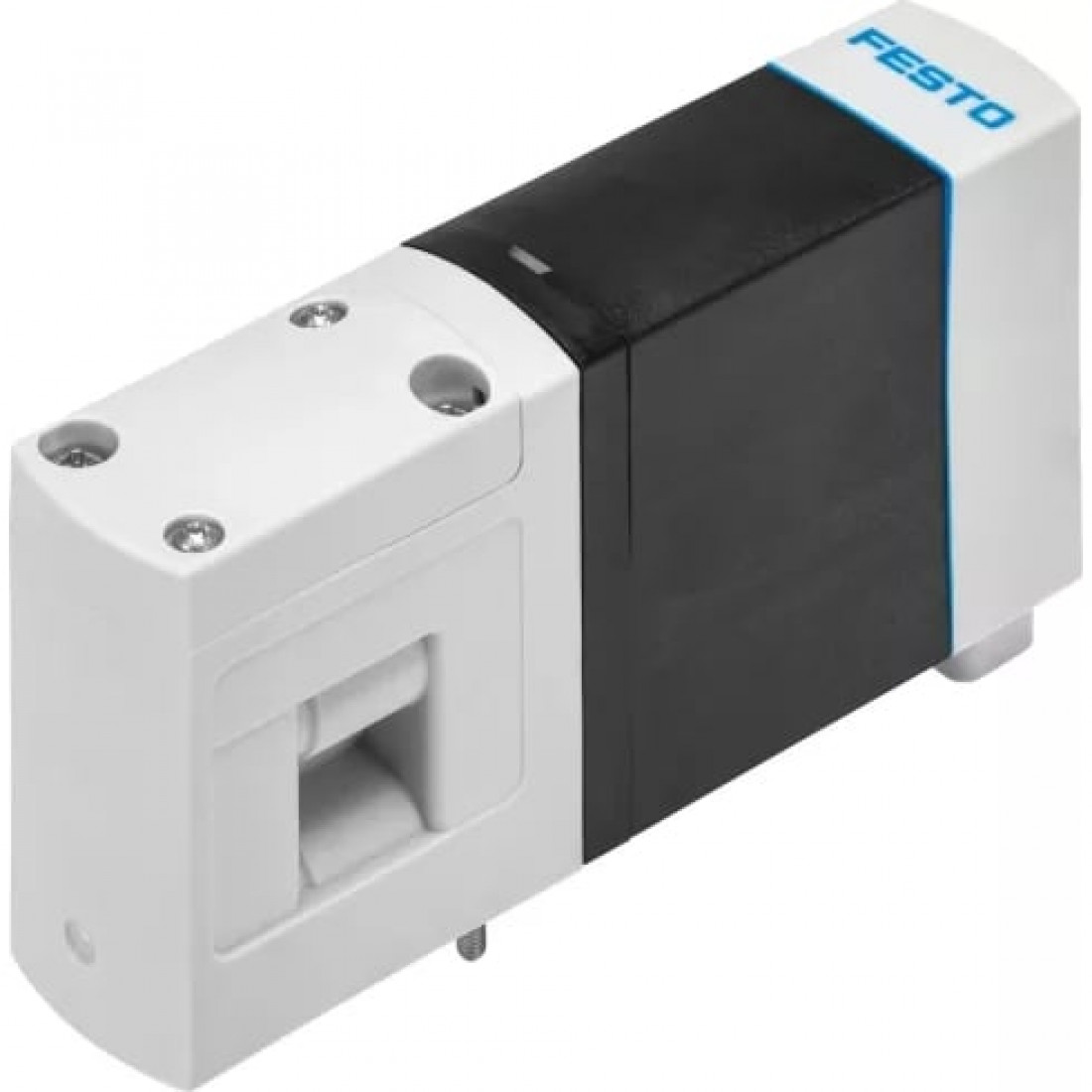

Клапан Festo VEVM-S1-27-B-C-F-1T1L

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Дополнительные характеристики

Индикация состояния

Синий LED = нормальный статус, Красный LED = неисправность

Массо-габаритные и монтажные характеристики

Вес

200 г

Выхлоп пилота, канал 84

M7

Монтажный шаг

28 мм

Подвод пилотного воздуха 14

M5

Присоединение 4

G1/8

Размер клапана

27 мм

Тип конструкции

Седло поршня

Тип присоединения на входе

Внутренняя резьба

Тип присоединения на выходе

Внутренняя резьба

Тип резьбы

G

Условный проход

4,2 мм

Основные характеристики

Артикул

8047503

Группа

Пьезо

Наименование

Клапан

Производитель

Festo

Серия товара

VEVM

Тип оборудования

Клапан

Особенности материалов

Материал корпуса

PA (Полиамид)

Материал уплотнения

NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)

Тип уплотнения

Мягкий

Стандарты

Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Стандарт огневого испытания материала

UL94 HB

Стойкость к вибрации

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6

Технические характеристики

Время включения

8,5 мс

Время отключения

8,5 мс, <= 45 мс

Максимальный стандартный расход

480

Направление потока

Нереверсивный

Негативный тестовый импульс с логикой 1

1000 мкс

Питание пилота

Внешнее

Подходит для работы с вакуумом

Да

Позитивный тестовый импульс с логикой 0

1000 мкс

Приложения для движения

Функции распределителя; Пропорциональный распределитель; Пропорциональная регулировка давления; Пропорциональный регулятор давления на базе модели; Дросселирование на входе и выхлопе; ECO drive; Предустановка времени перемещения; Выбор уровня давления; Предустановка времени перемещения и усилия в конечном положении; Диагностика утечек

Примечание по ударопрочности

При монтаже на Н-рейке допустима только статическая установка

Присоединение

1/8

Присоединение 2

3/8

Присоединение 3

G3/8

Рабочий цикл

100 %

Тип пилотного управления

Непрямого действия

Тип сброса

Механическая пружина

Тип управления

Электрическое

Функция быстрого выхлопа

Не дросселируемый

Условия эксплуатации

Максимальное рабочее давление

8 бар

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Пилотное давление

3 - 8 бар

Пищевая безопасность

Безопасны для пищевых продуктов в соответствии с FDA

Положение при сборке

Любое

Примерное указание по рабочему давлению

От 0 до 8 бар с внешним питанием пилотов; Для работы на вакууме -0,95 … 0 подключаться необходимо к каналу 3

Примечание по рабочей среде

Операция смазывания невозможна

Рабочая температура

От -5 до +50 °C

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -5 °C до +50 °C

Температура хранения

От -20 °C до +40 °C

Электрические характеристики

Допустимые колебания напряжения

± 25 %

Класс защиты

IP65

Номинальное рабочее напряжение

24 В DC

Потребление электроэнергии

1,25 Вт
