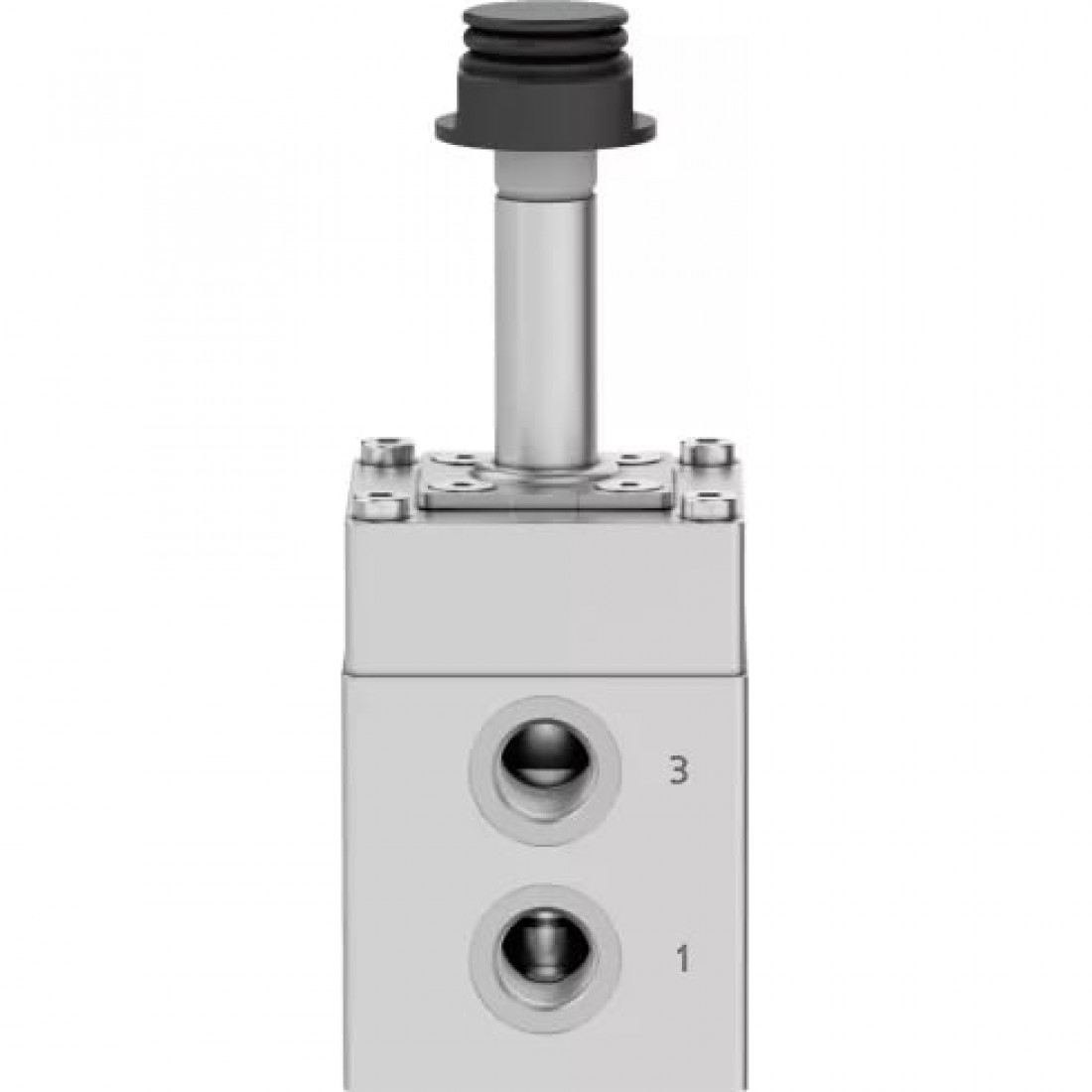

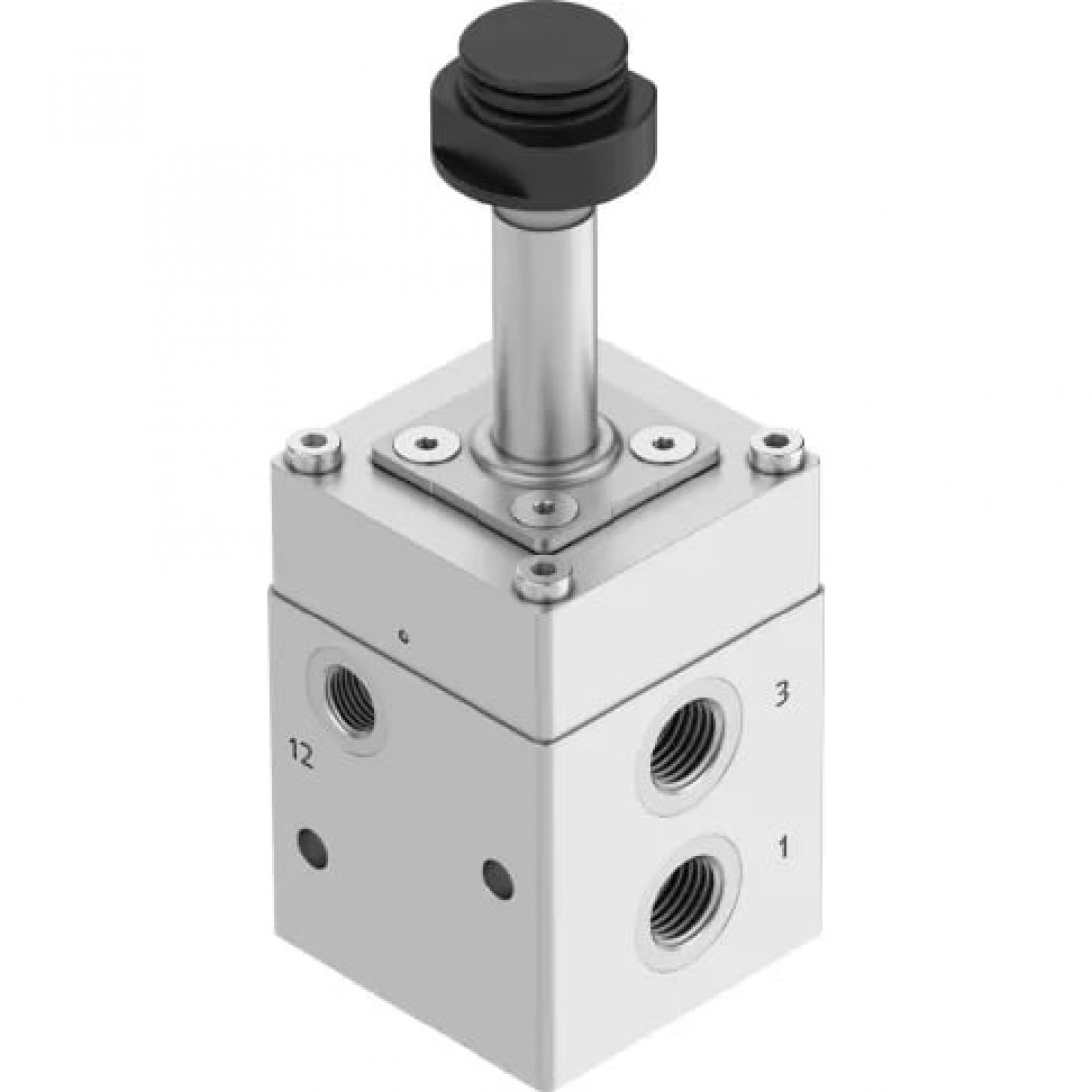

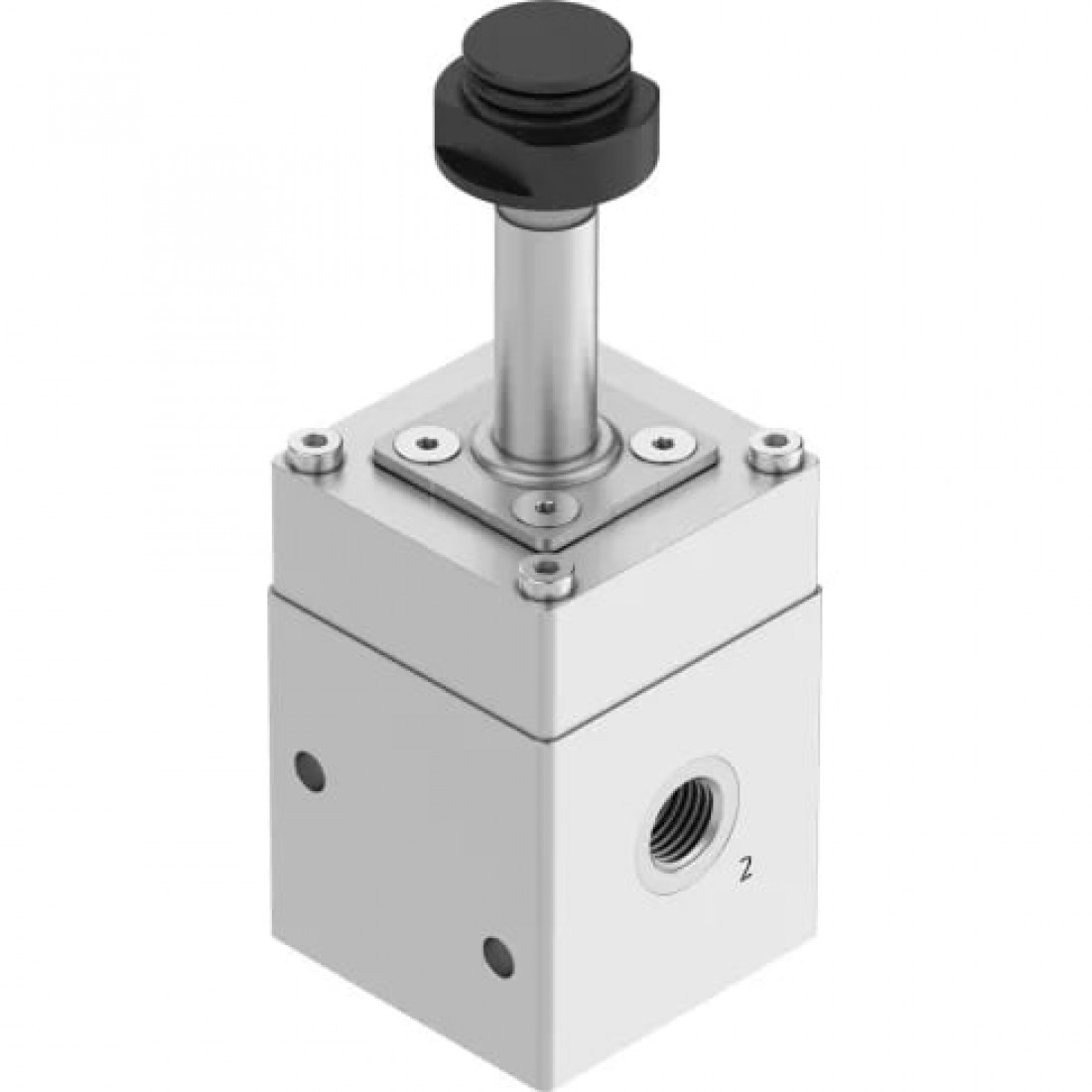

Клапан Festo VOFC-LT-M32C-MC-G14-F19

Дополнительные характеристики

Функция безопасности

Безопасный сброс

Массо-габаритные и монтажные характеристики

Вес

550 г

Высота

133,3 мм

Длина

51 мм

Монтажный шаг

53,5 мм

Присоединение выхлопа

1/4

Присоединение комплектующих

Наружная резьба

Тип конструкции

Тарельчатый клапан с пилотным управлением

Тип присоединения на входе

Внутренняя резьба

Тип резьбы

G

Условный проход

6 мм

Ширина

53,5 мм

Основные характеристики

Артикул

4514740

Группа

Для специфических применений

Наименование

Клапан

Производитель

Festo

Серия товара

VOFC

Тип оборудования

Распределители

Особенности материалов

Материал корпуса

Алюминий с покрытием

Материал уплотнения

NBR (Бутадиен-нитрильный каучук)

Тип уплотнения

Твердый

Стандарты

Сертификационный департамент

TÜV V496.01/16

Технические характеристики

Время включения

24 мс

Время отключения

18 мс

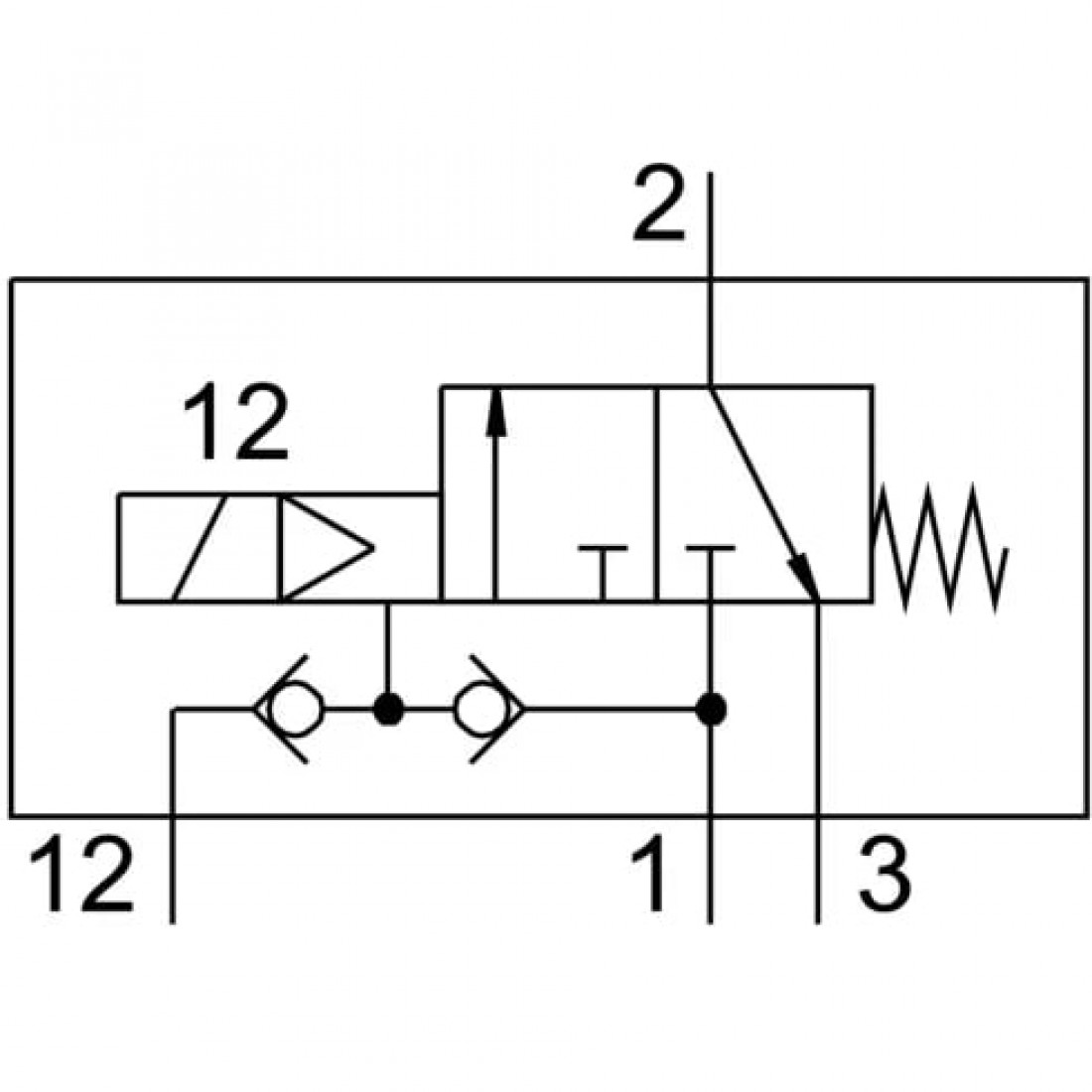

Количество линий и позиций

3/2 лин./поз.

Коэффициент расхода

0,72 м³/ч

Коэффициент расхода на выхлопе

1,4 м³/ч

Максимальный стандартный расход

766

Направление потока

Нереверсивный

Питание пилота

Внешнее; Внутреннее

Присоединение

1/4

Ручное дублирование

Нет

Стандартный номинальный расход 2-3

1467 л/мин

Тип действия

Моностабильный

Тип пилотного управления

Непрямого действия

Тип сброса

Пружинный

Тип управления

Электропневматическое

Функция распределителя

Н. З.

Условия эксплуатации

Максимальное рабочее давление

8 бар

Минимальное рабочее давление

1 бар

Положение при сборке

Любое

Примерное указание по рабочему давлению

От 0 до 8 бар с внешним питанием пилотов

Рабочая среда

Сжатый воздух

Сопротивление коррозии

4 - Очень высокая стойкость к коррозии

Температура окружающей среды

От -25 °C до +60 °C

Уровень целостности безопасности (SIL)

Изделие может использоваться в SRP/CS до SIL 3 (высокие требования); К режиму SIL 3 Low Demand

Электрические характеристики

Класс защиты

IP65

Тип катушки

C
