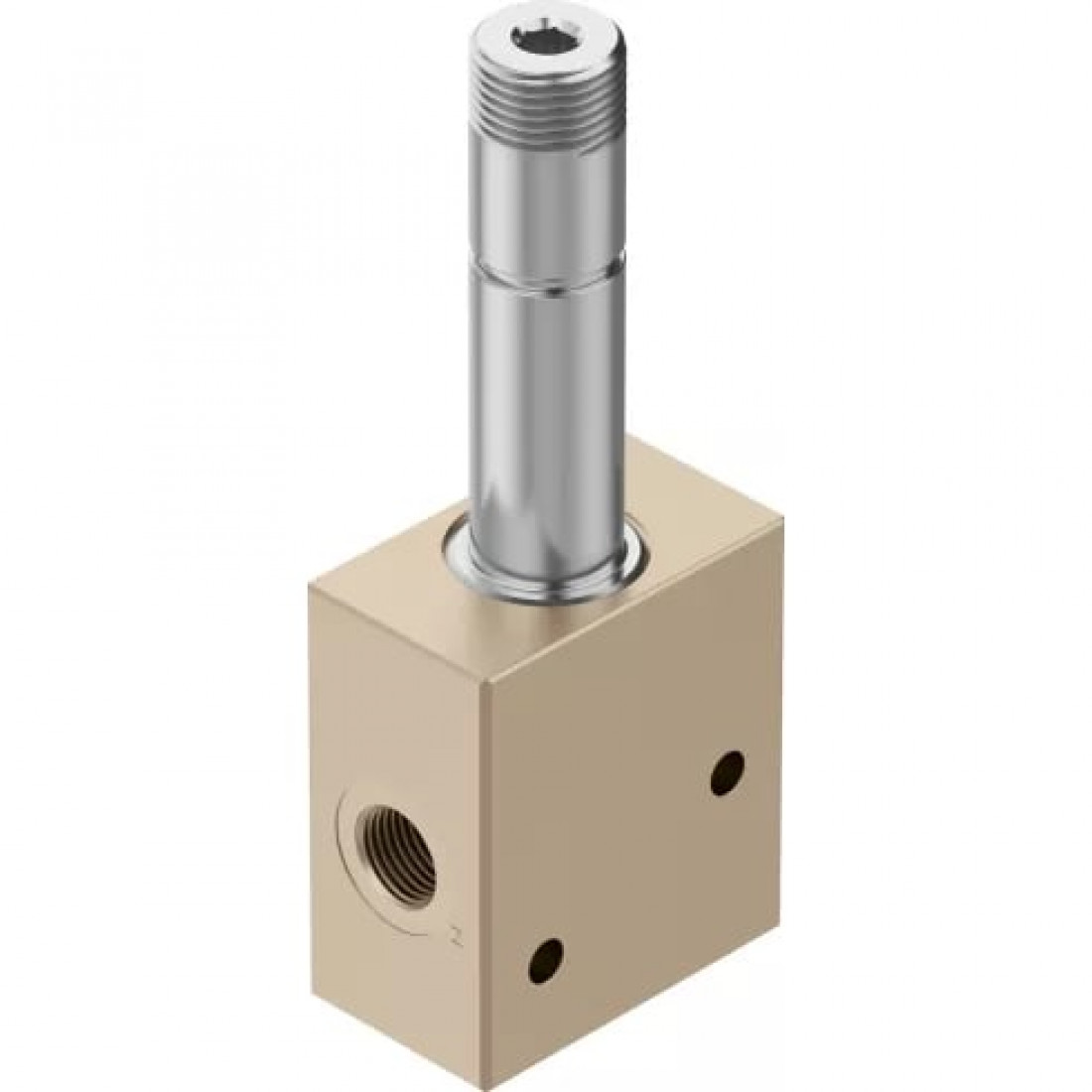

Клапан Festo VOFD-L50T-M32-MN-G14-10-F10

Дополнительные характеристики

Функция безопасности

Безопасный сброс

Массо-габаритные и монтажные характеристики

Вес

560 г

Высота

129,5 мм

Длина

50 мм

Монтажный шаг

30 мм

Присоединение выхлопа

1/4

Присоединение комплектующих

Наружная резьба

Тип конструкции

Тарельчатый клапан с прямым управлением

Тип присоединения на входе

Внутренняя резьба

Тип резьбы

G

Условный проход

5 мм

Ширина

30 мм

Основные характеристики

Артикул

4514997

Группа

Для специфических применений

Наименование

Клапан

Производитель

Festo

Серия товара

VOFD

Тип оборудования

Распределители

Особенности материалов

Материал корпуса

Алюминий с покрытием

Материал уплотнения

NBR (Бутадиен-нитрильный каучук)

Тип уплотнения

Мягкий

Стандарты

Сертификационный департамент

TÜV V496.02/16

Технические характеристики

Время включения

40 мс

Время отключения

60 мс

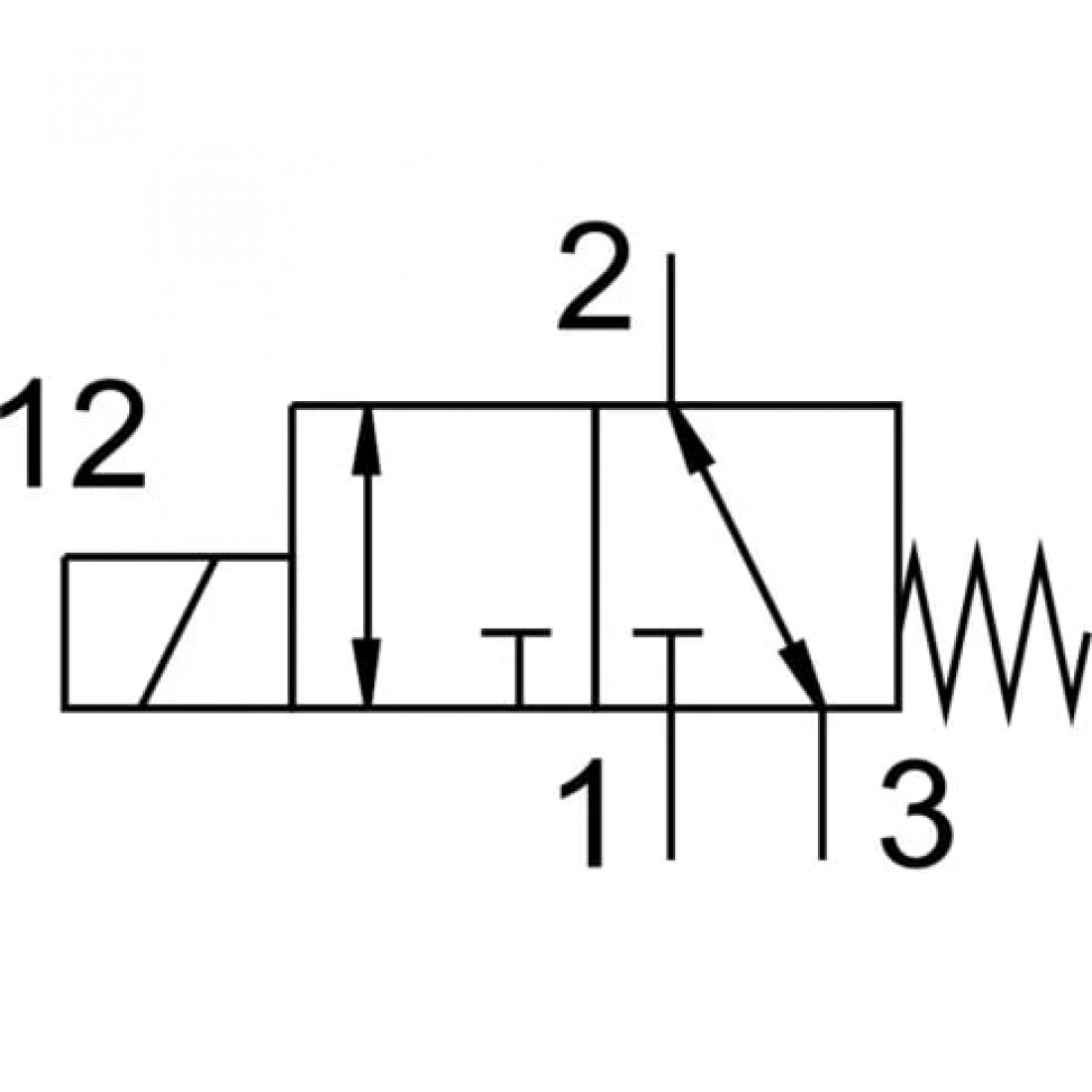

Количество линий и позиций

3/2 лин./поз.

Коэффициент расхода

0,36 м³/ч

Коэффициент расхода на выхлопе

0,36 м³/ч

Максимальный стандартный расход

493

Направление потока

Реверсивный

Питание пилота

Внешнее

Подходит для работы с вакуумом

Да

Присоединение

1/4

Ручное дублирование

Нет

Стандартный номинальный расход 2-3

429 л/мин

Тип действия

Моностабильный

Тип пилотного управления

Прямого действия

Тип сброса

Пружинный

Тип управления

Электропневматическое

Функция распределителя

Н. З.

Условия эксплуатации

Максимальное рабочее давление

10 бар

Положение при сборке

Любое

Рабочая среда

Сжатый воздух

Расширенный температурный диапазон

От -25 до 60 °C (Режим низкого спроса)

Сопротивление коррозии

4 - Очень высокая стойкость к коррозии

Температура окружающей среды

От -10 °C до +60 °C

Уровень целостности безопасности (SIL)

Изделие может использоваться в SRP/CS до SIL 3 (высокие требования), К режиму SIL 3 Low Demand

Электрические характеристики

Класс защиты

IP65

Тип катушки

C
