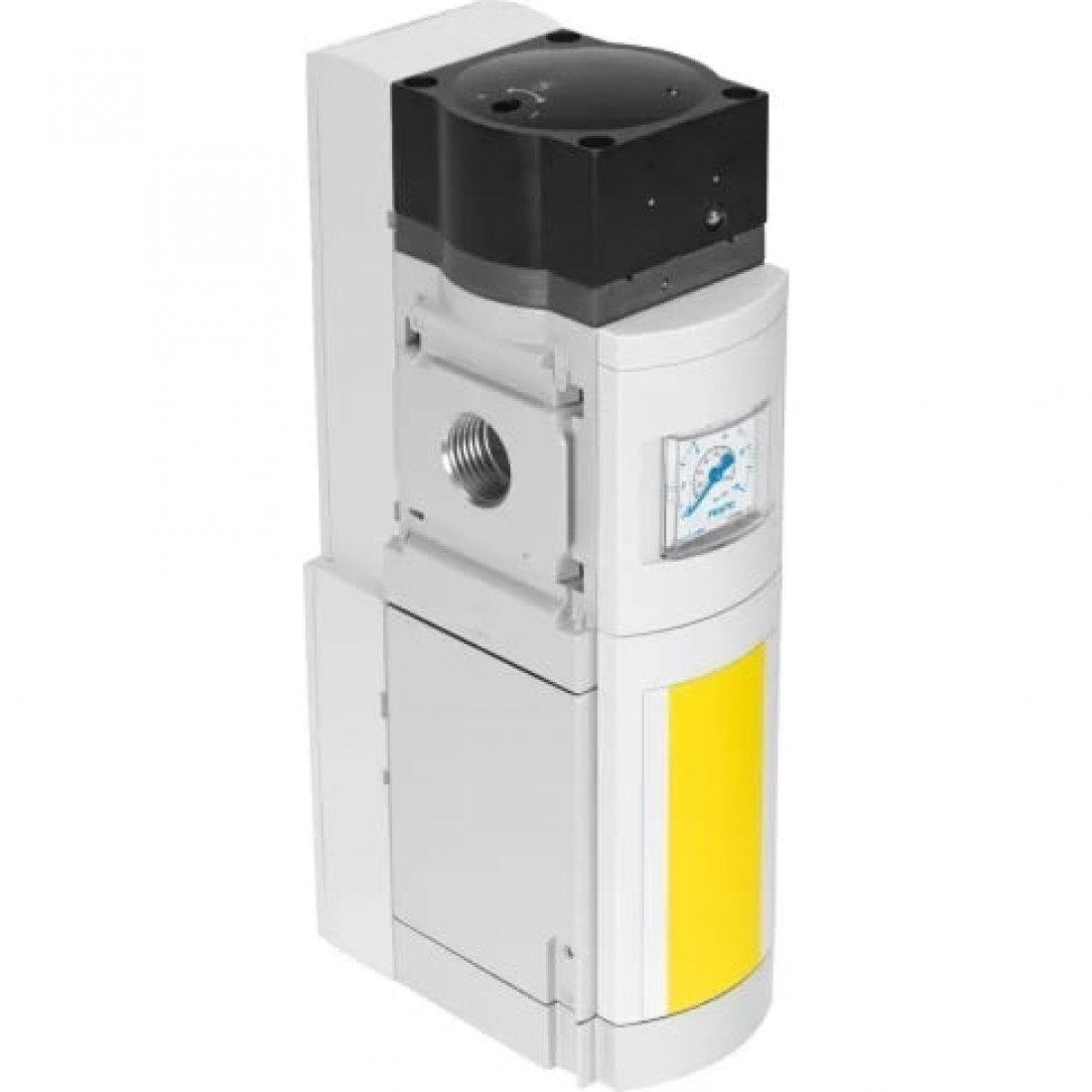

Клапан плавного пуска/быстрого выхлопа Festo MS6-SV

Общие характеристики

Технические характеристики

Ручное дублирование:Нет, На пилотных клапанах с электроуправлением: нефиксирующееся с ростом давления и сбросных клапанах: фиксирующееся, с самовозвратом, На пилотных клапанах с электроуправлением: нефиксирующееся, фиксирующееся с ростом давления и сбросных клапанах: фиксирующееся, с самовозвратом

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Электрические характеристики

Характеристики катушки:110 V AC: 50/60 Гц, мощность переключения 3 VA, мощность удержания 2.4 VA, 230 V AC: 50/60 Гц, мощность переключения 3 VA, мощность удержания 2.4 VA, 24 V DC: 1.5 W, 24 V DC: 1.8 W

Дополнительные характеристики

Отображение статуса сигнала

LED; Плавающий контакт; Дискретные выходы; через AS-i

Функция безопасности

Выхлоп, Предотвращение внезапного запуска (подача давления)

Комбинации блоков

Блок давления

Электроклапан плавного пуска

Массо-габаритные и монтажные характеристики

Монтажный шаг

62 мм

Размер

6

Тип конструкции

Золотниковый, Седло поршня

Тип крепления

Опция, Линейный монтаж, С принадлежностями

Тип присоединения на входе

Внутренняя резьба

Основные характеристики

Артикул

548713

Наименование

Клапан плавного пуска/быстрого выхлопа

Производитель

Festo

Серия товара

MS

Особенности материалов

Материал корпуса

Алюминиевый сплав

Материал уплотнения

NBR (Бутадиен-нитрильный каучук)

Тип уплотнения

Мягкий

Стандарты

Сертификационный департамент

IFA 1001180, TÜV 44 799 12 556236 000

Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Стойкость к вибрации

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6

Технические характеристики

Индикатор

Подготовка для G1/4, Красно-зеленая шкала, С датчиком давления, С датчиком давления с LCD дисплеем, С датчиком давления с индикатором состояния, С манометром

Максимальный стандартный расход

5700 л/мин

Питание пилота

Внутреннее

Рабочий цикл

100 %

Тип пилотного управления

Непрямого действия

Тип сброса

Механическая пружина

Тип управления

Электрическое

Функция быстрого выхлопа

Не дросселируемый

Функция распределителя

3/2 Н.З., моностабильный, Функция повышения давления

Условия эксплуатации

Максимальное рабочее давление

10 бар

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Рабочая температура

От -10 до +60 °C

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -10 °C до +60 °C

Температура хранения

От -10 °C до +60 °C

Электрические характеристики

Класс защиты

IP65, с розеткой
