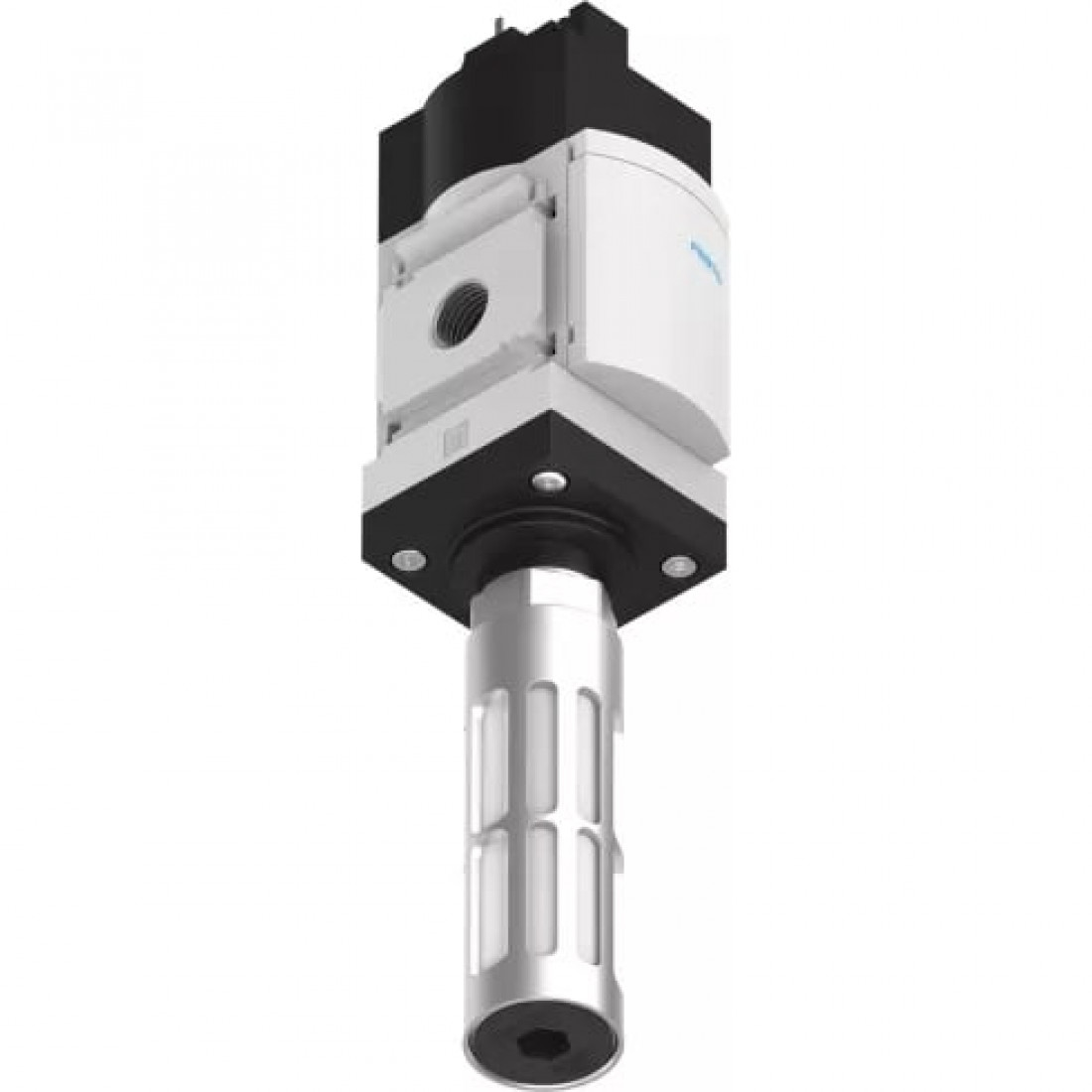

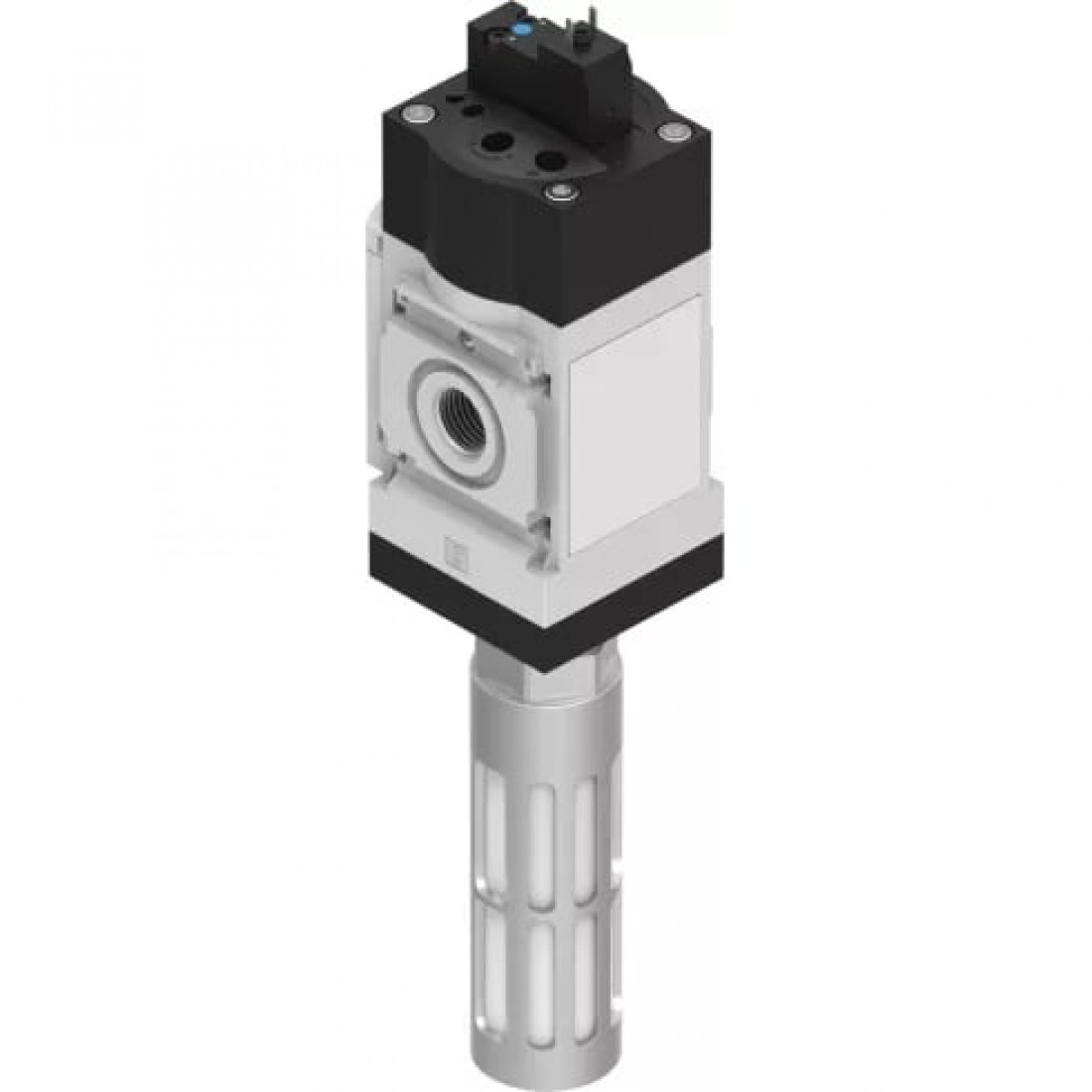

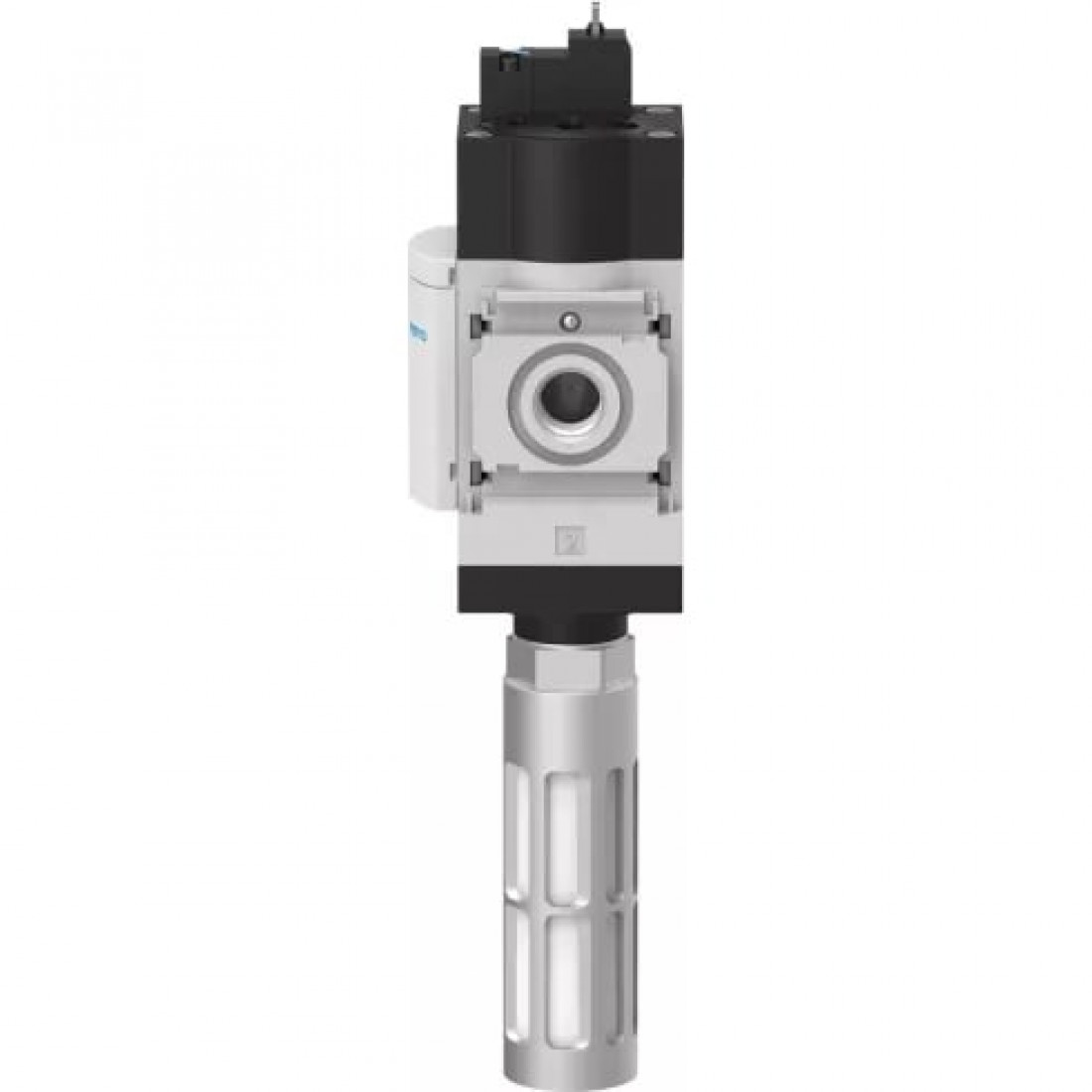

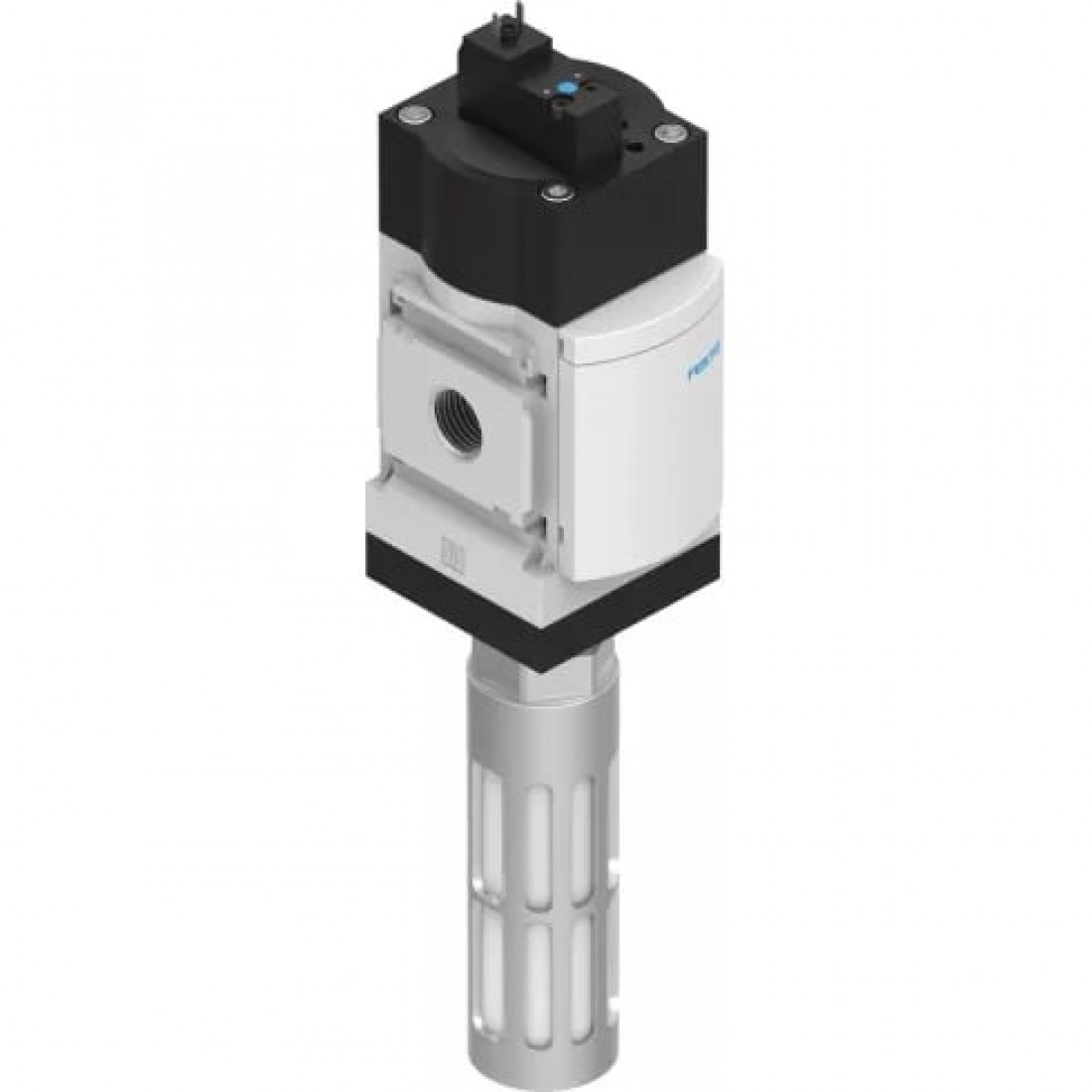

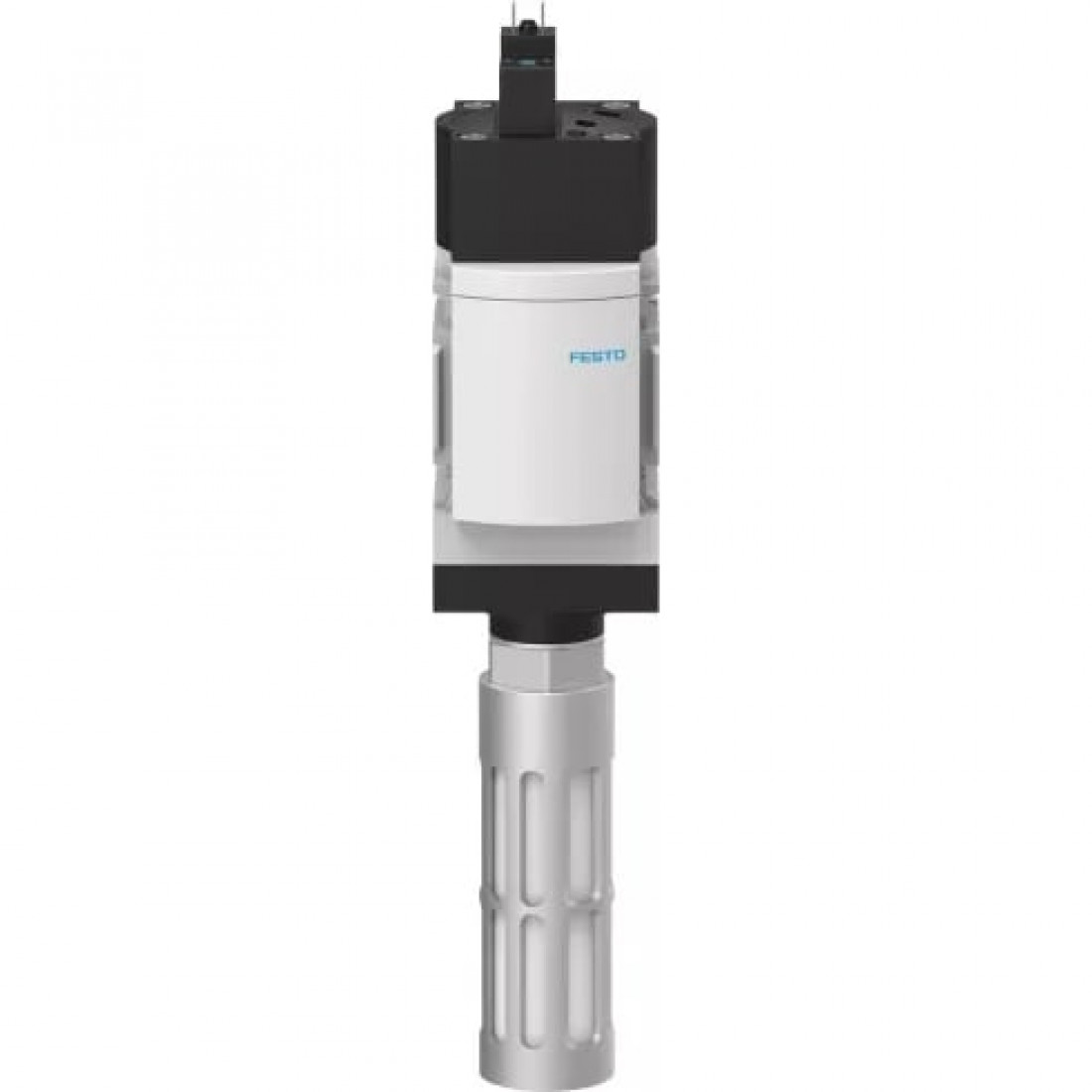

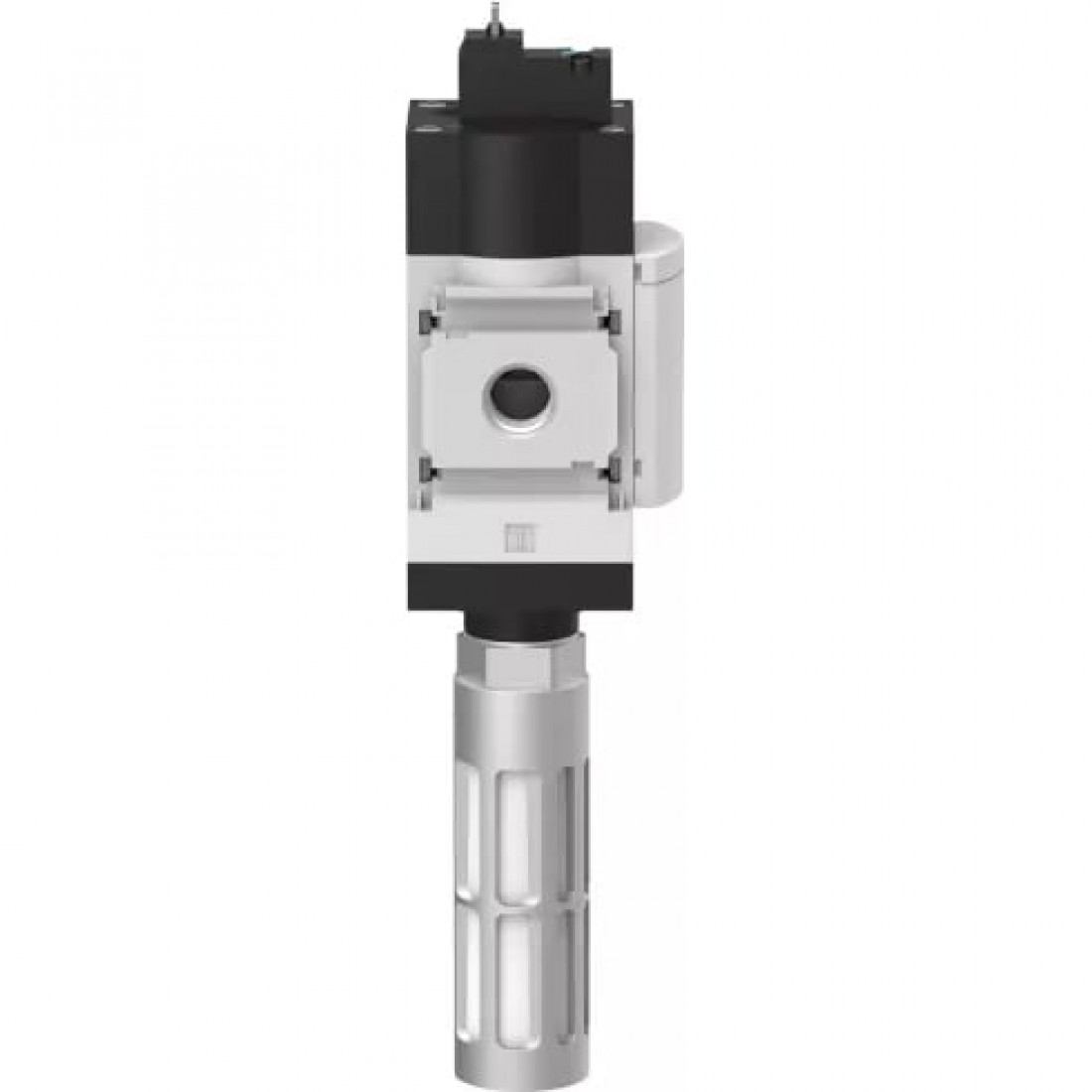

Клапан плавного пуска/быстрого выхлопа Festo MS6-SV-1/2-C-10V24-S

Общие характеристики

Технические характеристики

Ручное дублирование:На пилотных клапанах с электроуправлением: не фиксируется с ростом давления и сбросных клапанах: фиксируется, с самовозвратом

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Дополнительные характеристики

Защита от перекрытия

Да

Уровень представления (PL)

Выхлоп/категория 1, Performance Level c, Предотвращение внезапного запуска (подача давления)/до категории 1, Performance Level e

Функция безопасности

Выхлоп, Предотвращение внезапного запуска (подача давления)

Комбинации блоков

Блок давления

Клапан быстрого выхлопа

Тип устройства

Индивидуальное устройство

Массо-габаритные и монтажные характеристики

Вес

1006 г

Высота

177 мм

Длина

76 мм

Монтажный шаг

62 мм

Тип конструкции

Золотниковый

Тип крепления

Линейный монтаж. С принадлежностями

Тип присоединения на входе

Внутренняя резьба

Тип резьбы

G

Ширина

62 мм

Основные характеристики

Артикул

8001469

Группа

Плавного пуска

Наименование

Клапан плавного пуска/быстрого выхлопа

Производитель

Festo

Серия товара

MS6-SV

Тип оборудования

Клапан

Особенности материалов

Материал корпуса

Алюминиевый сплав

Материал уплотнения

NBR (Бутадиен-нитрильный каучук)

Тип уплотнения

Мягкий

Стандарты

Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Стойкость к вибрации

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6

Технические характеристики

Время включения

370 мс

Время отключения

65 мс

Максимальный стандартный расход

5700 л/мин

Оптимальное решение для

Для подготовки воздуха

Питание пилота

Внутреннее

Присоединение

1/2

Присоединение 3

G3/4

Рабочая позиция

Моностабильный

Рабочий цикл

100 %

Тип пилотного управления

Непрямого действия

Тип сброса

Механическая пружина

Тип управления

Электромагнитное

Функция быстрого выхлопа

Не дросселируемый

Функция распределителя

Нормально закрыт. Функция повышения давления

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

3 бар

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Рабочая температура

От 0 до +60 °C

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От 0 °C до +60 °C

Температура хранения

От -10 °C до +60 °C

Электрические характеристики

Допустимые колебания напряжения

± 10 %

Класс защиты

IP65 с розеткой

Мощность катушки

1,8 Вт

Рабочее напряжение катушки

24 В DC

Электрическое подключение

Разъем по EN 175301-803 Расположение контактов тип С по EN 175301-803 2-пин
