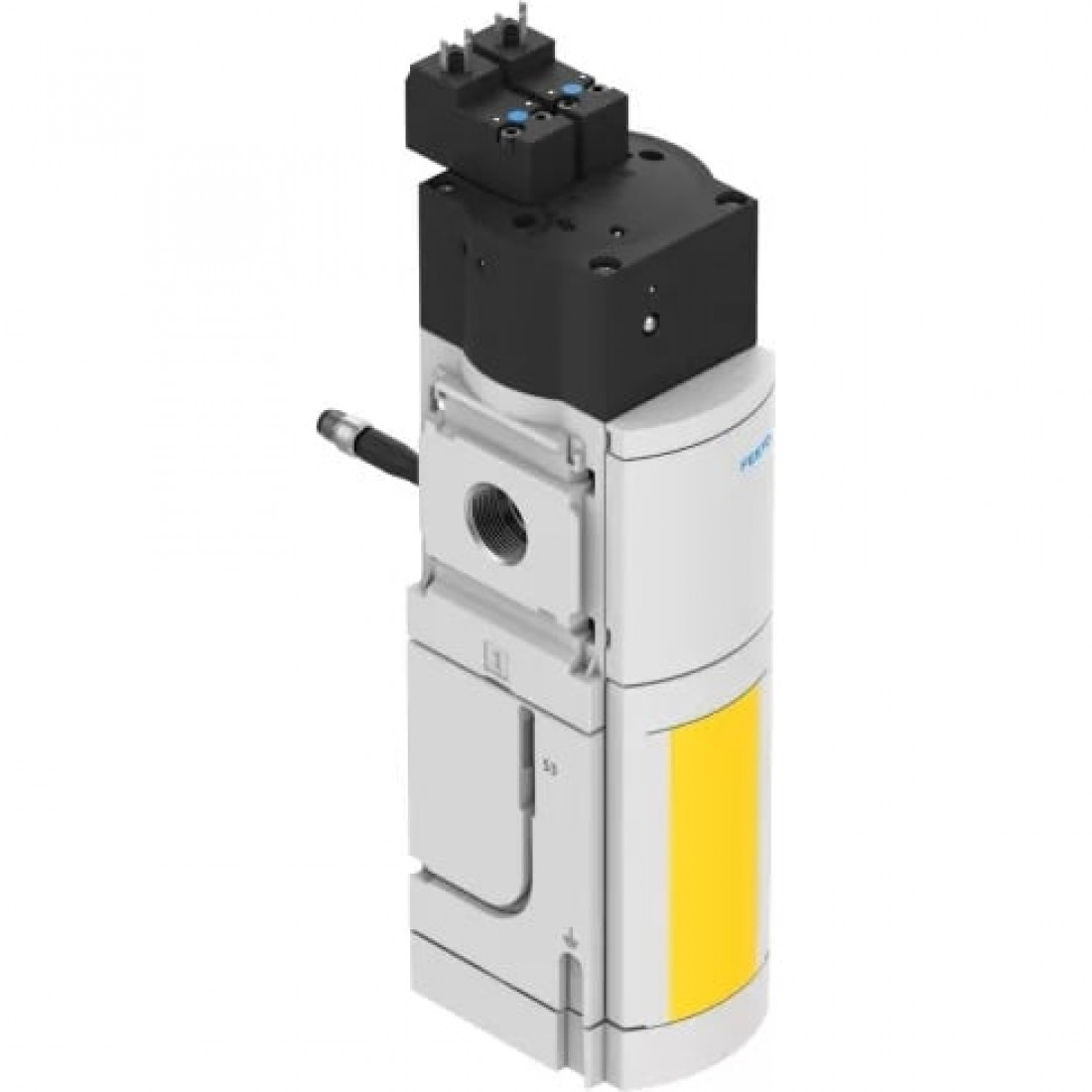

Клапан плавного пуска/быстрого выхлопа Festo MS6-SV-1/2-D-10V24-2M8

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Дополнительные характеристики

Защита от перекрытия

Нет

Отображение статуса сигнала

LED; Дискретные выходы

Уровень представления (PL)

Выхлоп/категория 3, класс оборудования d, Предотвращение внезапного запуска (подача давления)/категория 3, Performance Level d

Функция безопасности

Выхлоп, Предотвращение внезапного запуска (подача давления)

Комбинации блоков

Блок давления

Клапан быстрого выхлопа

Тип устройства

Индивидуальное устройство

Массо-габаритные и монтажные характеристики

Вес

1900 г

Высота

181 мм

Длина

258,7 мм

Монтажный шаг

62 мм

Тип конструкции

Седло поршня

Тип крепления

Линейный монтаж. С принадлежностями

Тип присоединения на входе

Внутренняя резьба

Тип резьбы

G

Ширина

65,1 мм

Основные характеристики

Артикул

8038489

Группа

Плавного пуска

Наименование

Клапан плавного пуска/быстрого выхлопа

Производитель

Festo

Серия товара

MS6-SV

Тип оборудования

Клапан

Особенности материалов

Материал корпуса

Алюминиевый сплав

Материал уплотнения

NBR (Бутадиен-нитрильный каучук)

Тип уплотнения

Мягкий

Стандарты

Соответствует стандарту

DIN EN ISO 13849-1, DIN EN ISO 13849-2

Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Стойкость к вибрации

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6

Технические характеристики

Время включения

130 мс

Время отключения

40 мс

Индикатор

Без манометра

Максимальная частота переключения

1 Гц

Максимальный стандартный расход

4300 л/мин

Оптимальное решение для

Для подготовки воздуха

Питание пилота

Внутреннее

Принцип позиционного обозначения

Принцип магнитного поршня

Присоединение

1/2

Присоединение 3

G1

Рабочая позиция

Моностабильный

Рабочий цикл

100 %

Ручное дублирование

Нет

Стандартный расход на выхлоп 6 -> 0 бар

9 ,000 л/мин

Тип пилотного управления

Непрямого действия

Тип сброса

Механическая пружина

Тип управления

Электромагнитное

Функция быстрого выхлопа

Не дросселируемый

Функция распределителя

Нормально закрыт. Функция повышения давления

Электрическое подключение, датчик положения

2х кабель с разъемом, 3-пин, M8, Поворотные резьбы

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

3,5 бар

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Рабочая температура

От -10 до +50 °C

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -10 °C до +50 °C

Температура хранения

От -10 °C до +50 °C

Уровень целостности безопасности (SIL)

С выхлопом / SIL 3, Предотвращение внезапного запуска (подача давления)/SIL3

Электрические характеристики

Допустимые колебания напряжения

+10 % / -15 %

Класс защиты

IP65 с розеткой

Мощность катушки

1,8 Вт

Рабочее напряжение катушки

24 В DC

Электрическое подключение

2х разъем по EN 175301-803 Расположение контактов тип С по EN 175301-803 2-пин
