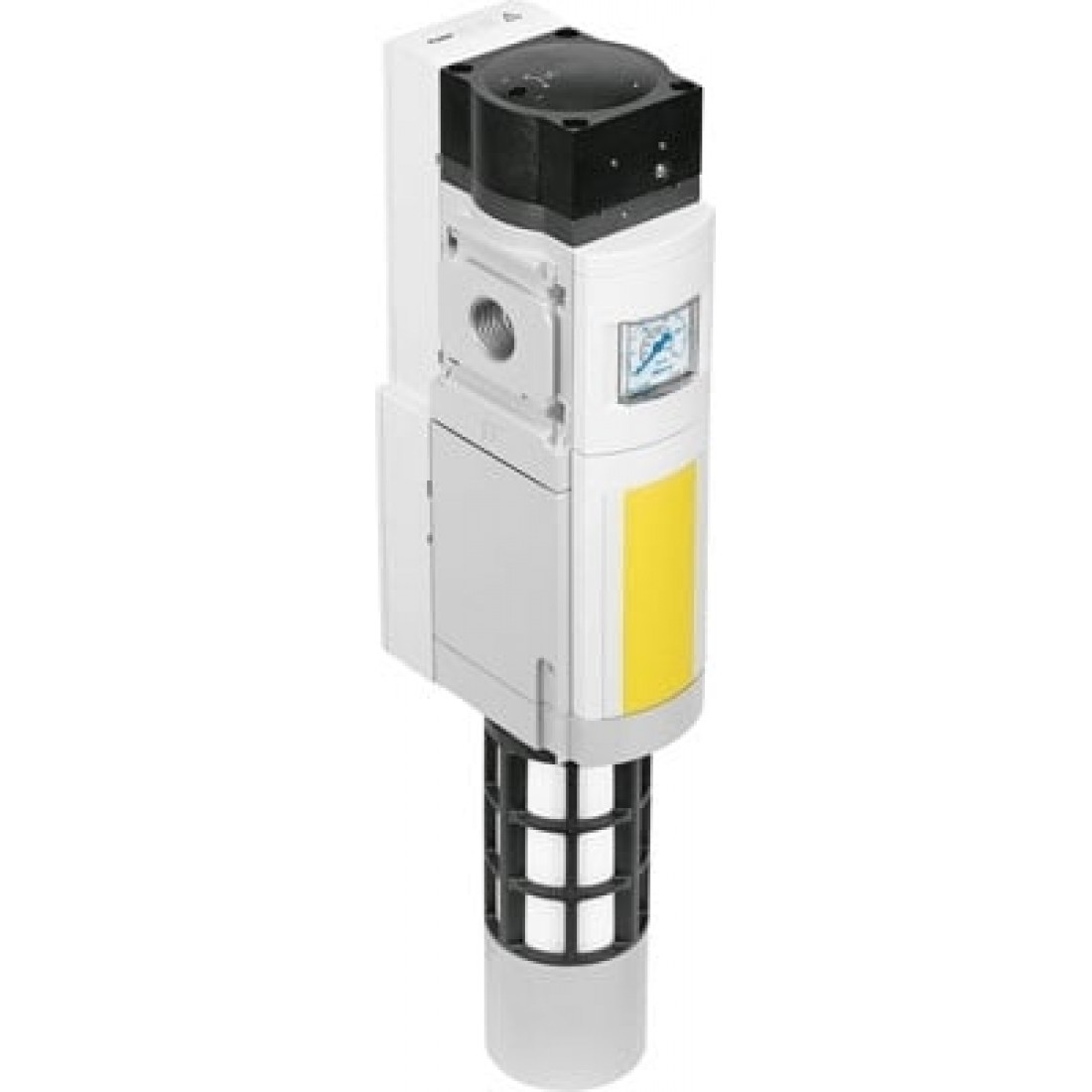

Клапан плавного пуска/быстрого выхлопа Festo MS6-SV-1/2-E-10V24-SO-A4-MP3-UL1

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Дополнительные характеристики

Защита от перекрытия

Нет

Отображение статуса сигнала

LED; Плавающий контакт

Уровень представления (PL)

Vent/up по Категории 4, PL e, Предотвращение внезапного запуска (подача давления)/до категории 4, Performance Level e

Функция безопасности

Выхлоп, Предотвращение внезапного запуска (подача давления)

Комбинации блоков

Блок давления

Клапан быстрого выхлопа

Тип устройства

Индивидуальное устройство

Массо-габаритные и монтажные характеристики

Вес

2200 г

Монтажный шаг

62 мм

Присоединение манометра

45017

Тип конструкции

Седло поршня

Тип крепления

Линейный монтаж. С принадлежностями

Тип присоединения на входе

Внутренняя резьба

Тип резьбы

G

Основные характеристики

Артикул

548816

Группа

Плавного пуска

Наименование

Клапан плавного пуска/быстрого выхлопа

Производитель

Festo

Серия товара

MS6-SV

Тип оборудования

Клапан

Особенности материалов

Материал корпуса

Алюминиевый сплав

Материал уплотнения

NBR (Бутадиен-нитрильный каучук)

Тип уплотнения

Мягкий

Стандарты

Сертификационный департамент

IFA 1001180

Соответствует стандарту

DIN EN ISO 13849-1

Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Стойкость к вибрации

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6

Технические характеристики

Время включения

130 мс

Время отключения

40 мс

Индикатор

Плита-адаптер; без манометра

Максимальная частота переключения

1 Гц

Максимальный стандартный расход

4300 л/мин

Оптимальное решение для

Для подготовки воздуха

Питание пилота

Внутреннее

Принцип позиционного обозначения

Принцип магнитного поршня

Присоединение

1/2

Присоединение 3

G1

Рабочая позиция

Моностабильный

Рабочий цикл

100 %

Ручное дублирование

Нет

Стандартный расход на выхлоп 6 -> 0 бар

9 ,000 л/мин

Тип пилотного управления

Непрямого действия

Тип сброса

Механическая пружина

Тип управления

Электромагнитное

Уровень звукового давления

75 дБ(А)

Функция быстрого выхлопа

Не дросселируемый

Функция распределителя

Нормально закрыт. Функция повышения давления

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

3,5 бар

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Рабочая температура

От -10 до +50 °C

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -10 °C до +50 °C

Температура хранения

От -10 °C до +50 °C

Уровень целостности безопасности (SIL)

С выхлопом / SIL 3, Предотвращение внезапного запуска (подача давления)/SIL3

Электрические характеристики

Допустимые колебания напряжения

± 10 %

Класс защиты

IP65 с розеткой

Электрическое подключение

Sub-D 9-пин
