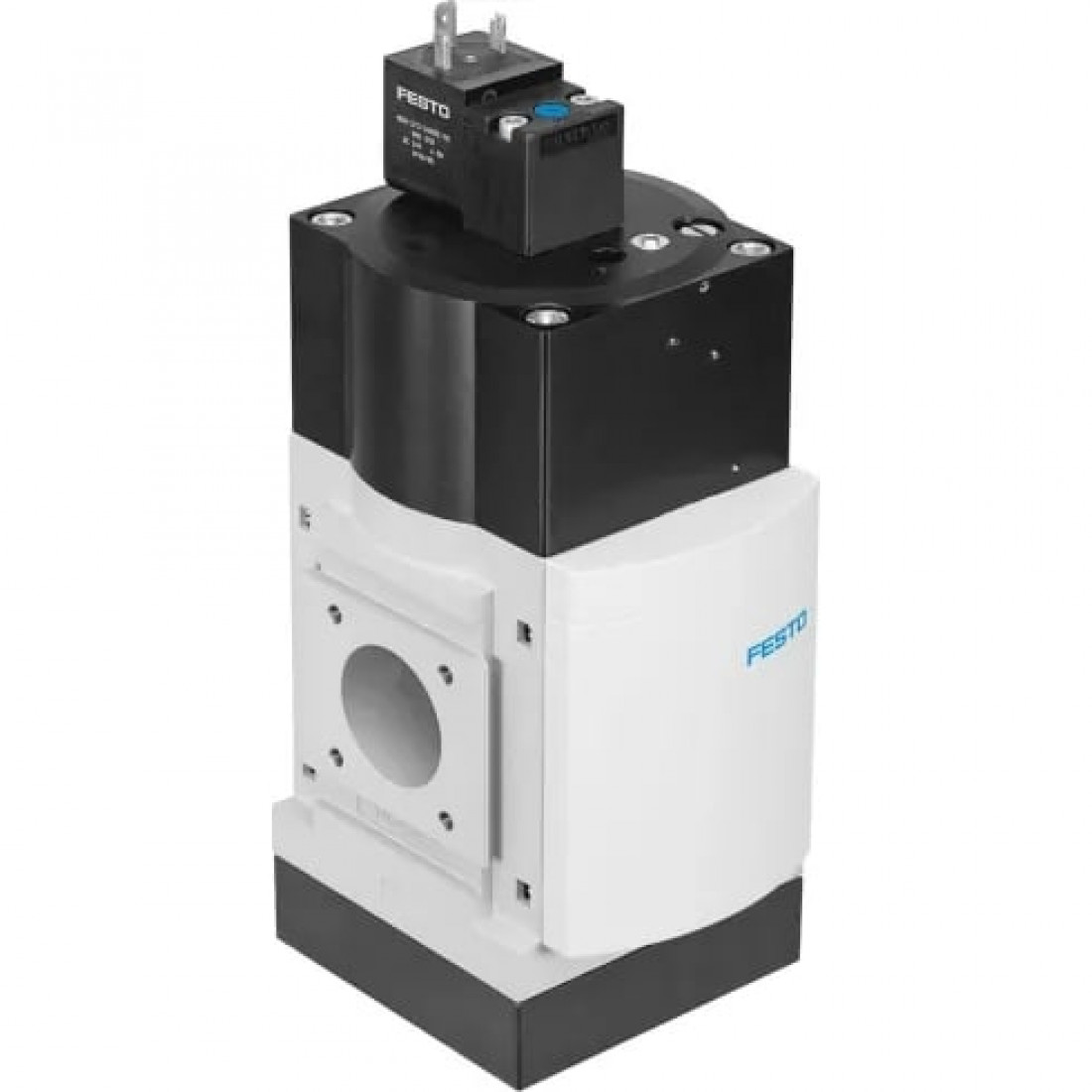

Клапан плавного пуска/быстрого выхлопа Festo MS9-SV-G-C-V24-S-VS

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Дополнительные характеристики

Уровень представления (PL)

С выхлопом / до Категории 1, Класс оборудования с

Функция безопасности

Выхлоп

Комбинации блоков

Блок давления

Клапан быстрого выхлопа

Тип устройства

Индивидуальное устройство

Массо-габаритные и монтажные характеристики

Вес

3200 г

Высота

111,4 мм

Длина

436,8 мм

Монтажный шаг

90 мм

Присоединение манометра

G1/4

Тип конструкции

Золотниковый

Тип крепления

Линейный монтаж. С принадлежностями

Тип присоединения на входе

Внутренняя резьба

Ширина

91,5 мм

Основные характеристики

Артикул

570737

Группа

Плавного пуска

Наименование

Клапан плавного пуска/быстрого выхлопа

Производитель

Festo

Серия товара

MS9-SV

Тип оборудования

Клапан

Особенности материалов

Материал каретки

Латунь

Материал корпуса

Алюминиевый сплав

Материал уплотнения

NBR (Бутадиен-нитрильный каучук)

Тип уплотнения

Мягкий

Стандарты

Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27

Стойкость к вибрации

Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6

Технические характеристики

Максимальный стандартный расход

16550 л/мин

Оптимальное решение для

Для подготовки воздуха

Присоединение

Без соединительных плит

Присоединение 3

G1

Рабочая позиция

Моностабильный

Рабочий цикл

100 %

Ручное дублирование

Нет

Стандартный расход на выхлоп 6 -> 0 бар

От 19 ,730 до 21 ,720 л/мин

Тип пилотного управления

Непрямого действия

Тип сброса

Механическая пружина

Тип управления

Электромагнитное

Уровень звукового давления

93 дБ(А)

Функция быстрого выхлопа

Не дросселируемый

Функция распределителя

Нормально закрыт. Функция повышения давления

Условия эксплуатации

Максимальное рабочее давление

16 бар

Минимальное рабочее давление

3,5 бар

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Рабочая температура

От 0 до +60 °C

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От 0 °C до +60 °C

Температура хранения

От 0 °C до +60 °C

Электрические характеристики

Допустимые колебания напряжения

± 10 %

Класс защиты

IP65

Мощность катушки

8,4 Вт

Рабочее напряжение катушки

24 В DC

Электрическое подключение

Разъем кубическая форма по EN 175301-803 Расположение контактов тип А по EN 175301-803
