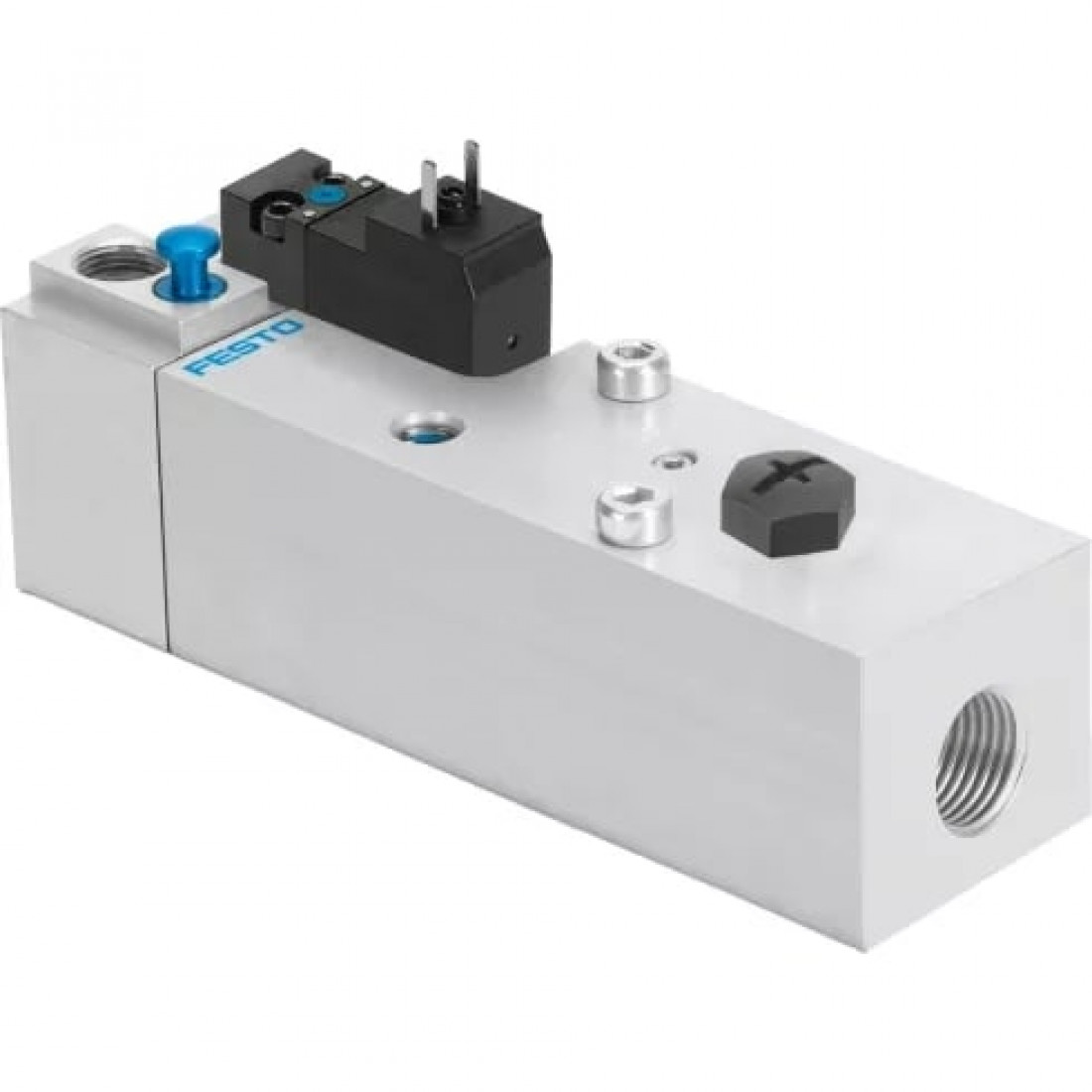

Клапан плавного пуска Festo VABF-S6-1-P5A4-N12-4-2A

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Комбинации блоков

Блок давления

Электроклапан плавного пуска

Массо-габаритные и монтажные характеристики

Вес

590 г

Подвод пилотного воздуха 12/14

Монтажная плита размер 1 по ISO 5599-2

Тип конструкции

Золотниковый

Тип крепления

На монтажной плите

Тип присоединения на входе

Внутренняя резьба

Тип резьбы

NPT

Основные характеристики

Артикул

558229

Группа

Функциональные компоненты

Наименование

Клапан плавного пуска

Производитель

Festo

Серия товара

VABF

Тип оборудования

Принадлежности

Особенности материалов

Материал винтов

Гальванизированная сталь

Материал корпуса

Алюминиевый сплав

Материал уплотнения

HNBR (Гидрированный бутадиен-нитрильный каучук); NBR (Бутадиен-нитрильный каучук)

Тип уплотнения

Мягкий

Стандарты

Соответствует стандарту

ISO 5599-2

Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Стойкость к вибрации

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Технические характеристики

Конструктивные особенности

Функция повышения давления

Максимальный стандартный расход

3300 л/мин

Направление потока

Нереверсивный

Оптимальное решение для

ISO 5599-2

Питание пилота

Внутреннее

Предварительная настройка давления переключения

4 бар

Присоединение

1/2

Присоединение 2

Монтажная плита размер 1 по ISO 5599-2

Ручное дублирование

Защелкиваемый; Самовозврат с помощью управляющего электрического сигнала

Тип пилотного управления

Непрямого действия

Тип сброса

Механическая пружина

Тип управления

Электромагнитное

Функция распределителя

Н. О.

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

2 бар

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

0 - Нет стойкости к коррозии

Температура окружающей среды

От -5 °C до +50 °C

Электрические характеристики

Допустимые колебания напряжения

± 10 %

Класс защиты

IP65; NEMA 4

Номинальное рабочее напряжение

110 В AC

Характеристики катушки

110 В AC 50/60 Гц; Мощность переключения 3 ВА; Мощность удержания 2,4 ВА; 120 В AC 50/60 Гц; Мощность переключения 3 ВА; Мощность удержания 2,4 ВА

Электрическое подключение

Разъем; Кубическая форма по EN 175301-803; Расположение контактов тип С по EN 175301-803
