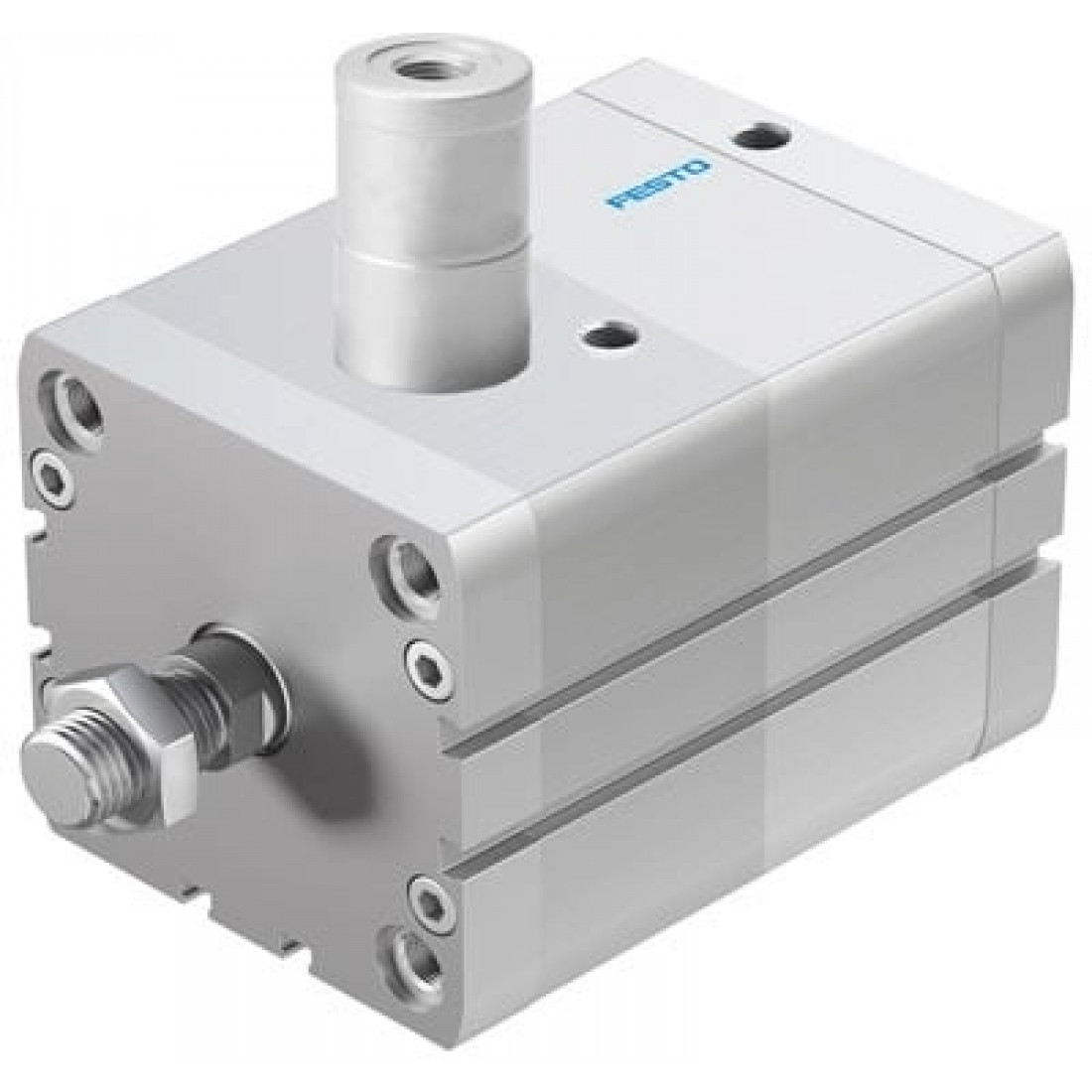

Компактный пневмоцилиндр Festo ADN-100-KP

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

Крепление к штоку

Наружная резьба

Теоретическое усилие при 6 бар, обратный ход

4418 Н

Теоретическое усилие при 6 бар, прямой ход

4712 Н

Энергия удара в крайних положениях

2,5 Дж

Массо-габаритные и монтажные характеристики

Базовый вес на 0 мм хода

5497 г

Дополнительный вес на 10 мм хода

112 г

Дополнительный коэффициент массы на 10 мм хода

39 г

Конец штока

Внутренняя резьба

Перемещаемая масса при ходе 0 мм

932 г

Резьба на штоке

M16X1,5

Тип конструкции

Поршень; Шток; Корпус цилиндра

Тип крепления

С внутренней резьбой; С принадлежностями

Тип присоединения на входе

Внутренняя резьба

Тип резьбы

G

Основные характеристики

Артикул

548213

Группа

ISO 21287

Наименование

Компактный пневмоцилиндр

Производитель

Festo

Серия товара

ADN

Тип оборудования

Пневмоцилиндр

Особенности материалов

Материал корпуса

Алюминий гладкое анодирование

Материал крышки

Анодированный алюминий

Материал уплотнения

TPE-U (PU) (Термопластичный полиуретан)

Материал штока

Легированная сталь

Технические характеристики

Варианты исполнения

Удлиненная наружная резьба штока; Шток со специальной резьбой; Удлиненный шток; Табличка с лазерной гравировкой данных

Демпфирование

Нерегулируемое

Диаметр поршня

100 мм

Конфигурируемый ход

От 10 до 500 мм

Определение позиции

При помощи датчиков положения

Присоединение

1/8

Тип действия

Двустороннее

Тип зажима с направлением действия

С обоих концов

Тип штока

Односторонний

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

1,5 бар

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Рабочая температура

От -10 до +80 °C

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -10 °C до +80 °C
