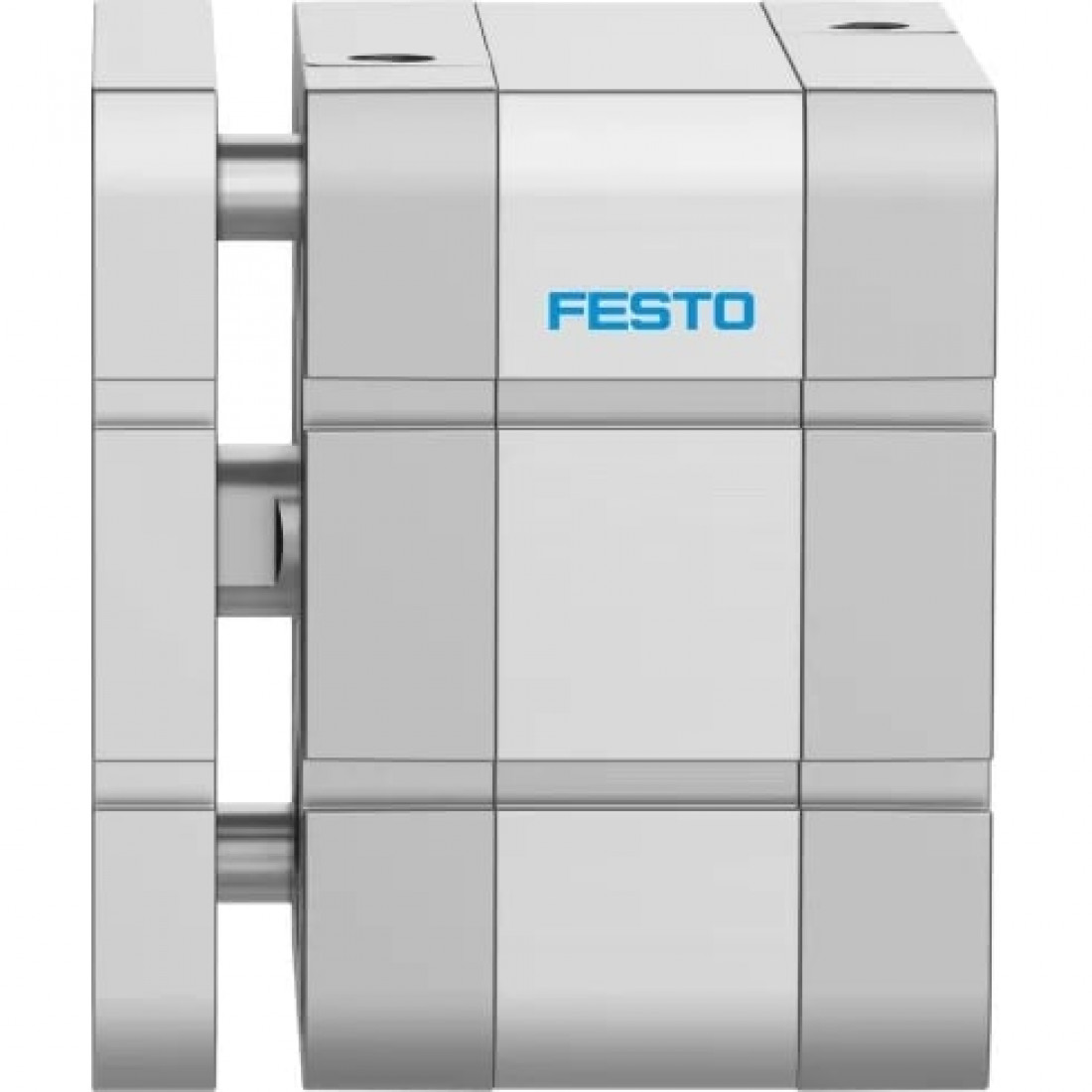

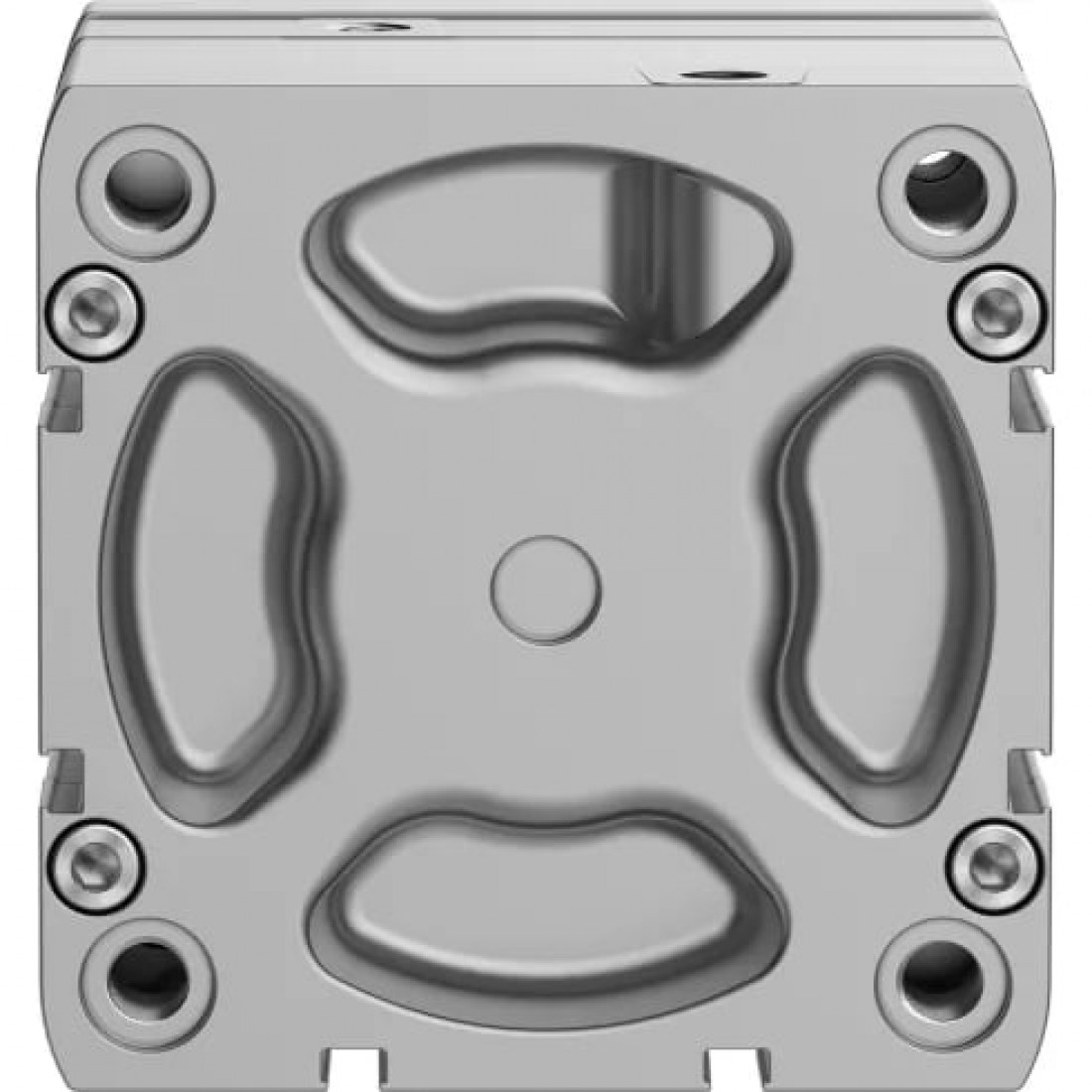

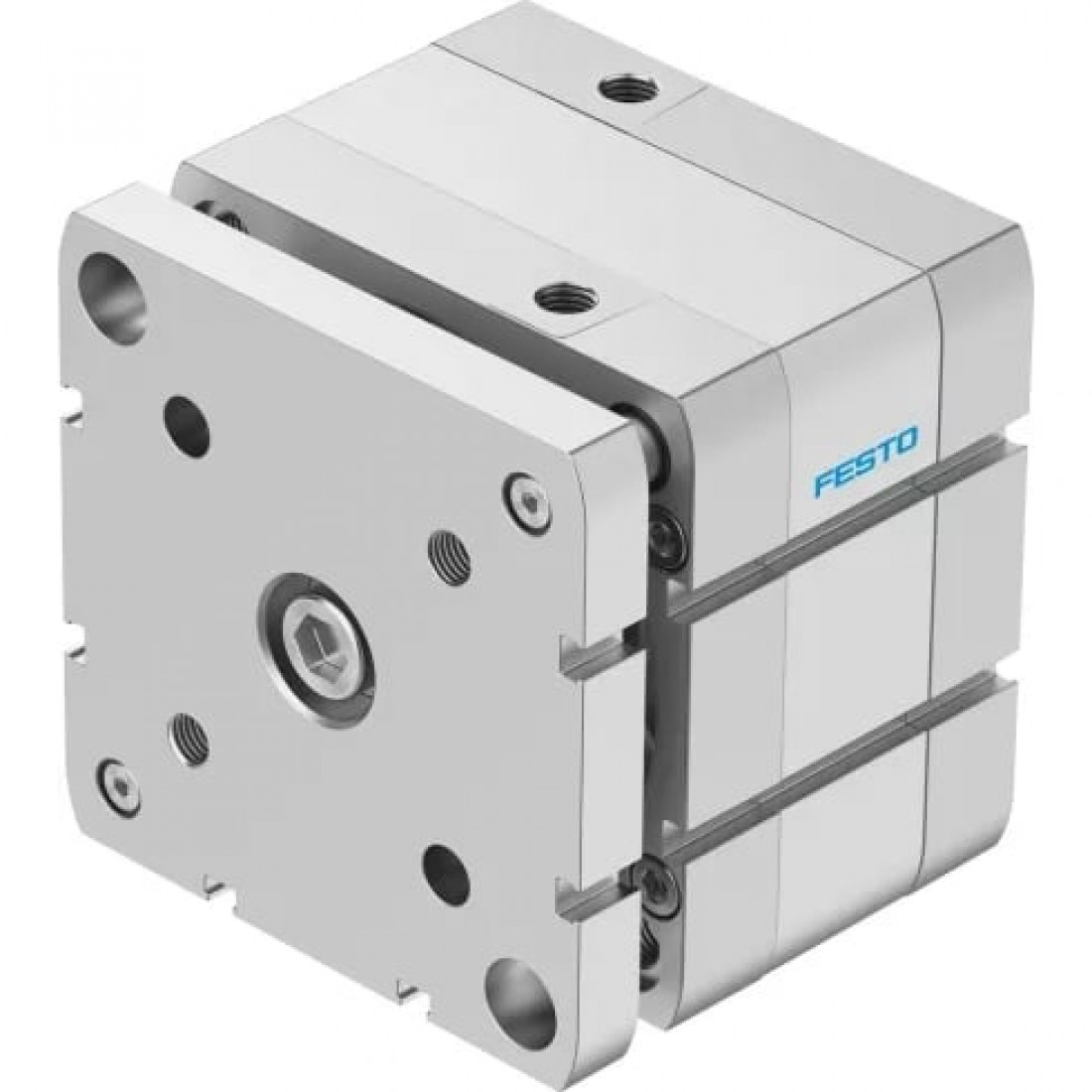

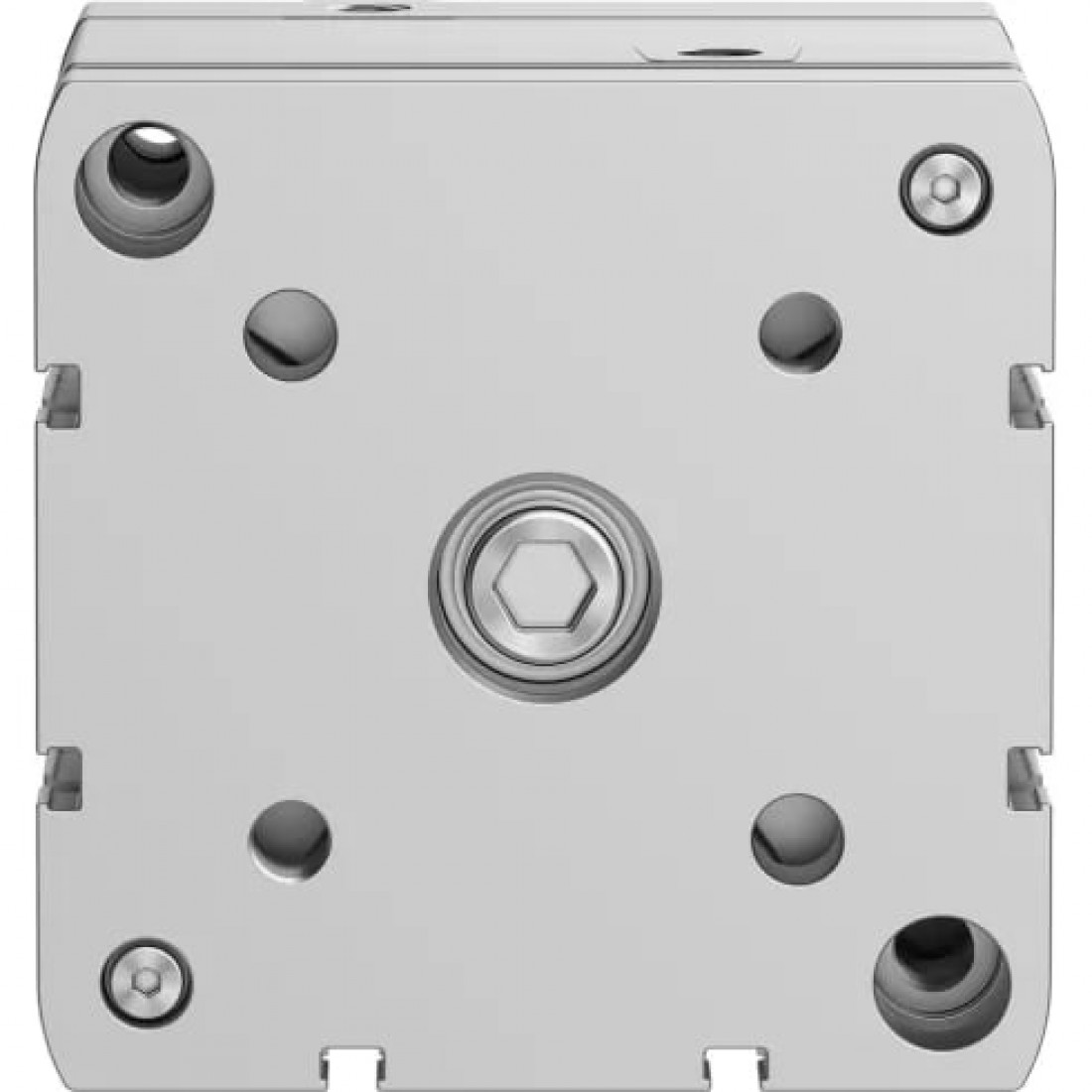

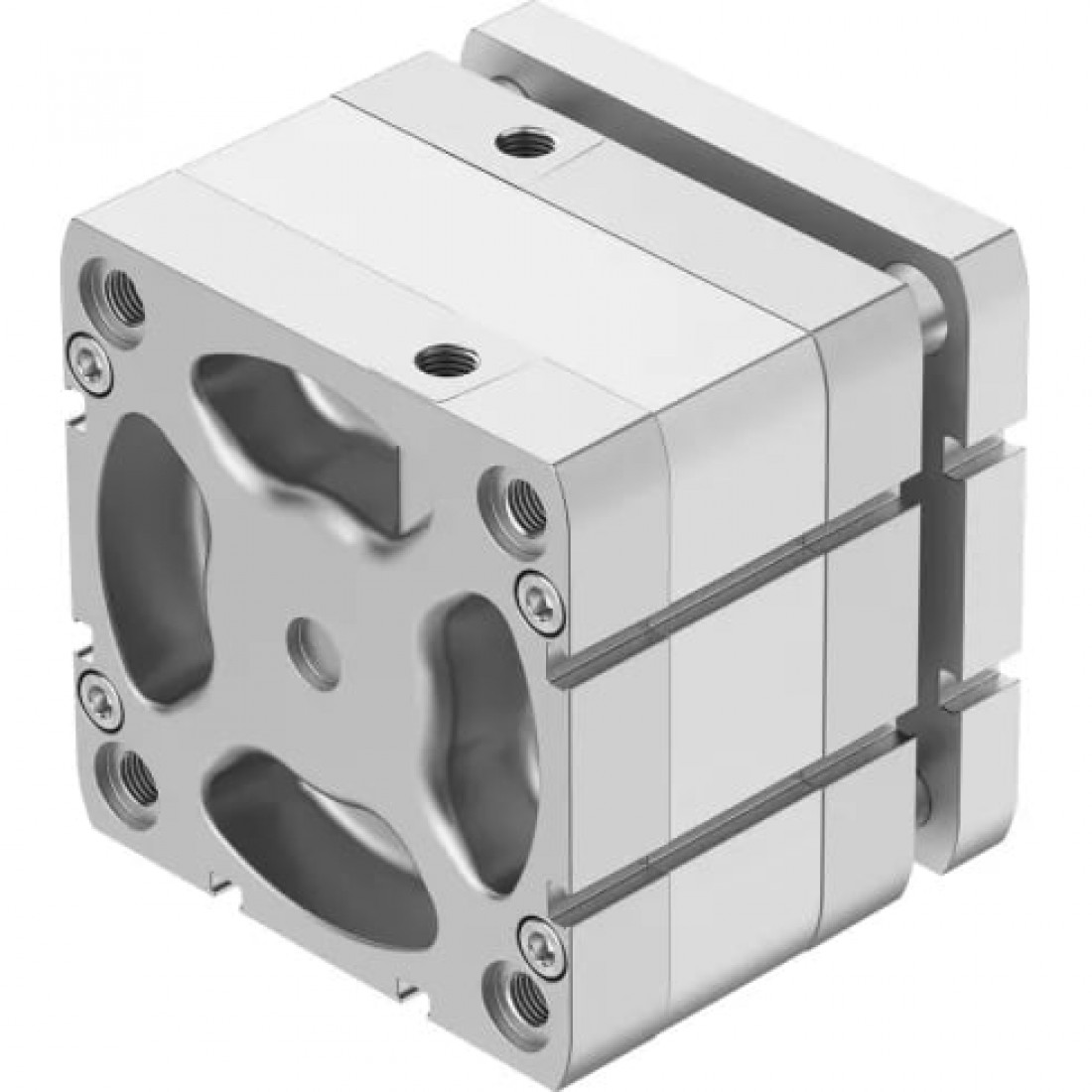

Компактный пневмоцилиндр Festo ADNGF-100

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

Теоретическое усилие при 6 бар, обратный ход

4524 Н

Теоретическое усилие при 6 бар, прямой ход

4712 Н

Энергия удара в крайних положениях

2,5 Дж

Массо-габаритные и монтажные характеристики

Базовый вес на 0 мм хода

2.673 г

Дополнительный вес на 10 мм хода

116 г

Дополнительный коэффициент массы на 10 мм хода

43 г

Перемещаемая масса при ходе 0 мм

1089 г

Тип конструкции

Поршень; Шток; Корпус из профиля

Тип присоединения на входе

Внутренняя резьба

Тип резьбы

G

Основные характеристики

Артикул

537132

Группа

ISO 21287

Наименование

Компактный пневмоцилиндр

Производитель

Festo

Серия товара

ADNGF

Тип оборудования

Пневмоцилиндр

Особенности материалов

Материал корпуса

Алюминий

Материал крышки

Алюминиевое литье

Материал уплотнения

TPE-U (PU) (Термопластичный полиуретан)

Материал штока

Легированная сталь

Технические характеристики

Варианты исполнения

Сертификат взрывозащиты (ATEX); Двусторонний шток; Термостойкие уплотнения, макс. 120°C; Табличка с лазерной гравировкой данных

Демпфирование

Нерегулируемое

Диаметр поршня

100 мм

Защита от скручивания/направляющая

Направляющий стержень с хомутом

Конфигурируемый ход

От 5 до 400 мм

Определение позиции

При помощи датчиков положения

Присоединение

1/8

Тип действия

Двустороннее

Тип штока

Односторонний

Условия эксплуатации

Взрывобезопасная температура окружающей среды

-20°C ≤ Ta ≤ +60°C

Взрывозащита типа (Газ)

c T4

Взрывозащита типа (Пыль)

c 120°C

Категория ATEX (Газ)

II 2G

Категория ATEX (Пыль)

II 2D

Максимальное рабочее давление

10 бар

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -20 °C до +120 °C
