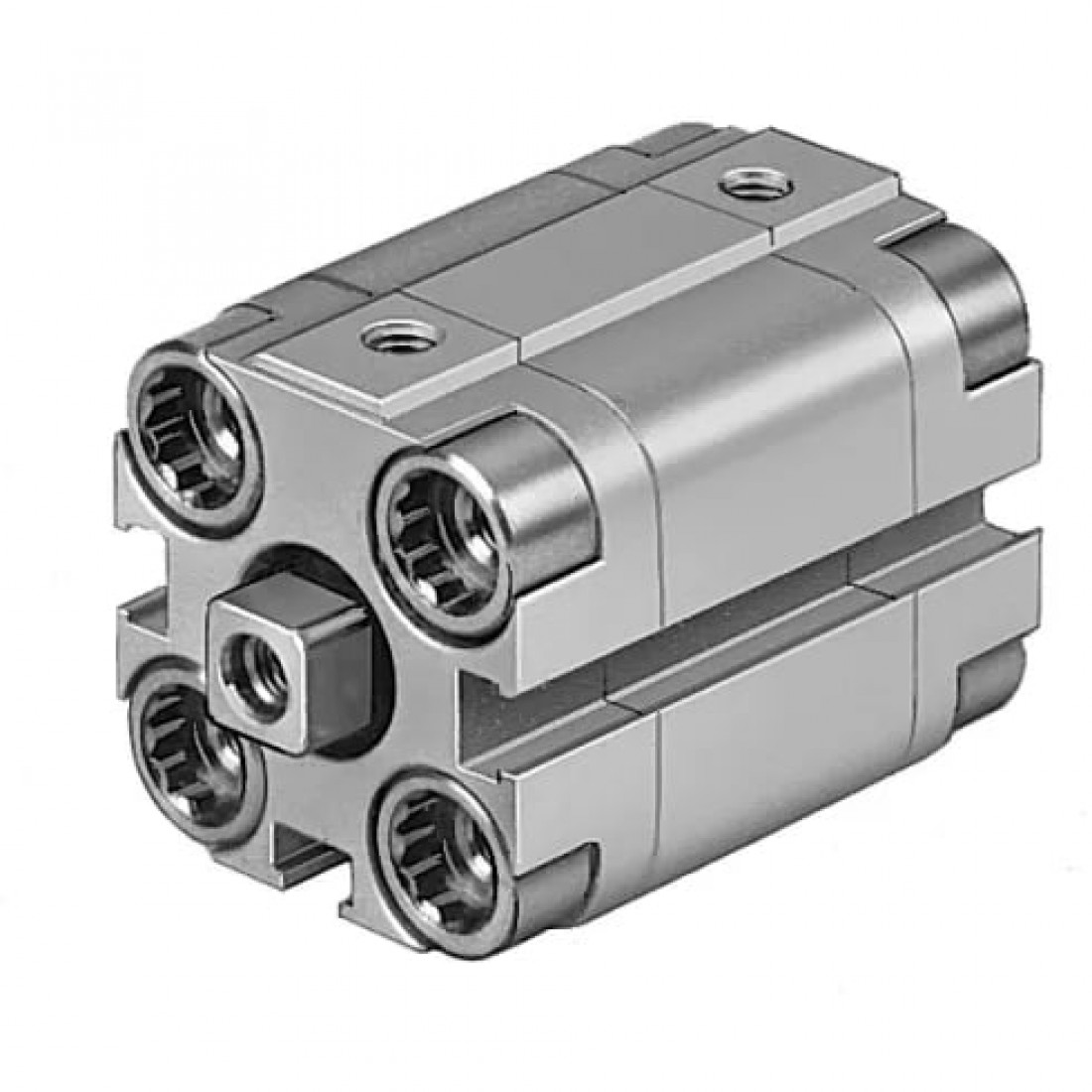

Компактный пневмоцилиндр Festo ADVULQ-12-5-P-A

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

Крепление к штоку

Наружная резьба

Теоретическое усилие при 6 бар, обратный ход

51 Н

Теоретическое усилие при 6 бар, прямой ход

68 Н

Энергия удара в крайних положениях

0,07 Дж

Массо-габаритные и монтажные характеристики

Базовый вес на 0 мм хода

87 г

Дополнительный вес на 10 мм хода

15 г

Дополнительный коэффициент массы на 10 мм хода

2 г

Конец штока

Внутренняя резьба

Перемещаемая масса при ходе 0 мм

8 г

Резьба на штоке

M3

Тип конструкции

Поршень; Шток

Тип присоединения на входе

Внутренняя резьба

Тип резьбы

M

Основные характеристики

Артикул

156672

Наименование

Компактный пневмоцилиндр

Производитель

Festo

Серия товара

ADVULQ

Тип оборудования

Пневмоцилиндр

Особенности материалов

Материал винта фланца

Легированная сталь, нержавеющая

Материал динамических уплотнений

NBR (Бутадиен-нитрильный каучук); TPE-U(PU) (Термопластичный полиуретан)

Материал корпуса

Алюминий

Материал крышки

Алюминиевый сплав

Материал штока

Легированная сталь

Технические характеристики

Демпфирование

Нерегулируемое

Диаметр поршня

12 мм

Защита от скручивания/направляющая

Квадратный шток

Определение позиции

При помощи датчиков положения

Присоединение

M5

Расположение демпфирования

Упругие кольца с двух сторон

Тип действия

Двустороннее

Тип штока

Односторонний

Ход

5 мм

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

1,3 бар

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -20 °C до +80 °C
