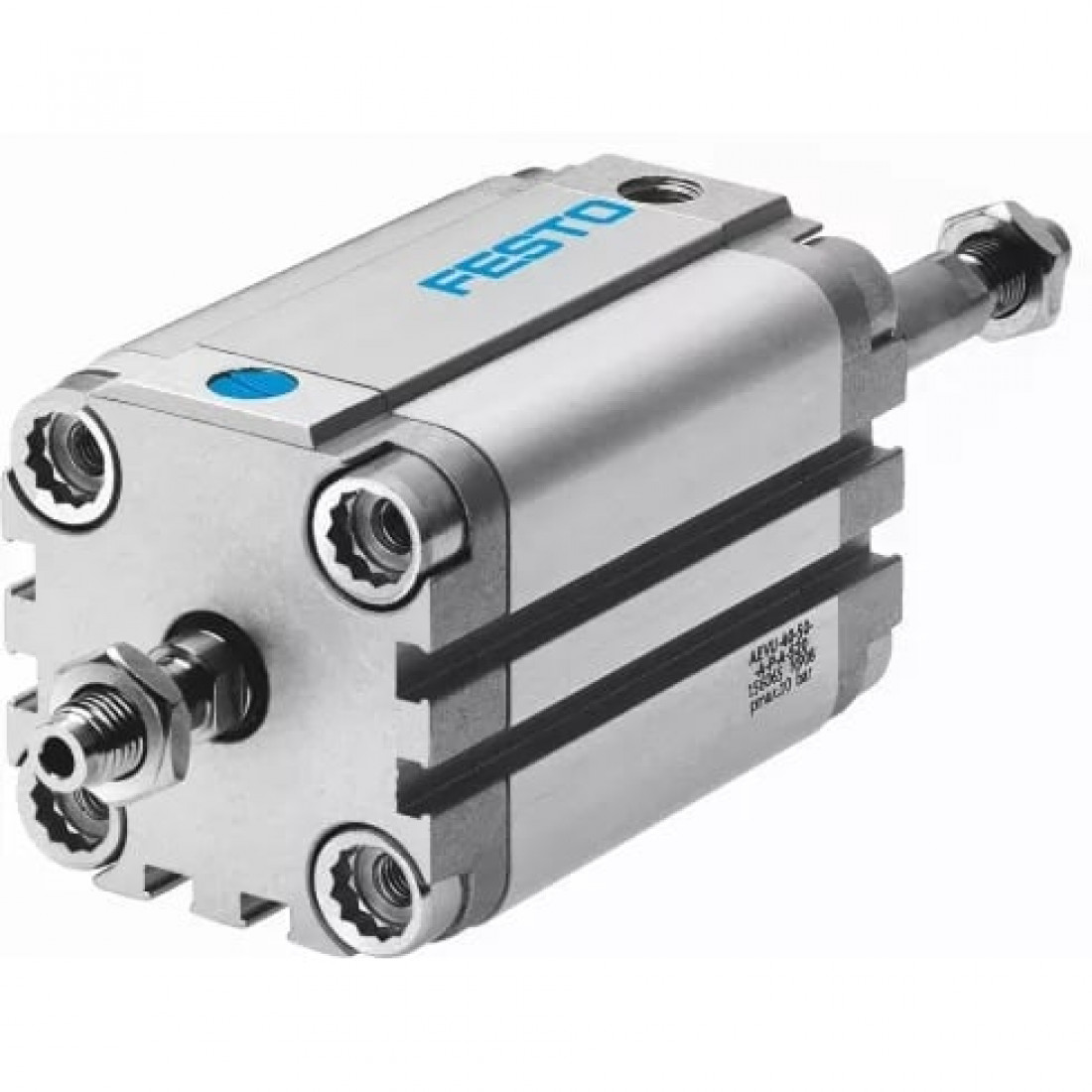

Компактный пневмоцилиндр Festo AEVU-80-A-P-A-S20

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

Крепление к штоку

Внутренняя резьба

Теоретическое усилие при 6 бар, прямой ход

2733 Н

Энергия удара в крайних положениях

0,075 Дж

Массо-габаритные и монтажные характеристики

Базовый вес на 0 мм хода

1772 г

Высота

111 мм

Длина

96 мм

Дополнительный вес на 10 мм хода

168 г

Дополнительный коэффициент массы на 10 мм хода

25 г

Конец штока

Наружная резьба

Перемещаемая масса при ходе 0 мм

307 г

Резьба на штоке

M16X1,5

Тип конструкции

Поршень; Шток

Тип крепления

Опция; Со сквозным отверстием

Тип присоединения на входе

Внутренняя резьба

Тип резьбы

G

Ширина

107 мм

Основные характеристики

Артикул

156288

Наименование

Компактный пневмоцилиндр

Производитель

Festo

Серия товара

AEVU

Тип оборудования

Пневмоцилиндр

Особенности материалов

Материал винта фланца

Сталь

Материал динамических уплотнений

NBR (Бутадиен-нитрильный каучук); TPE-U(PU) (Термопластичный полиуретан)

Материал корпуса

Алюминий

Материал крышки

Алюминиевый сплав

Материал штока

Легированная сталь

Технические характеристики

Варианты исполнения

Проходной полый шток

Демпфирование

Нерегулируемое

Диаметр поршня

80 мм

Конфигурируемый ход

От 1 до 25 мм

Определение позиции

При помощи датчиков положения

Присоединение

1/8

Расположение возвратной пружины

Передняя возвратная пружина

Расположение демпфирования

Упругие кольца с двух сторон

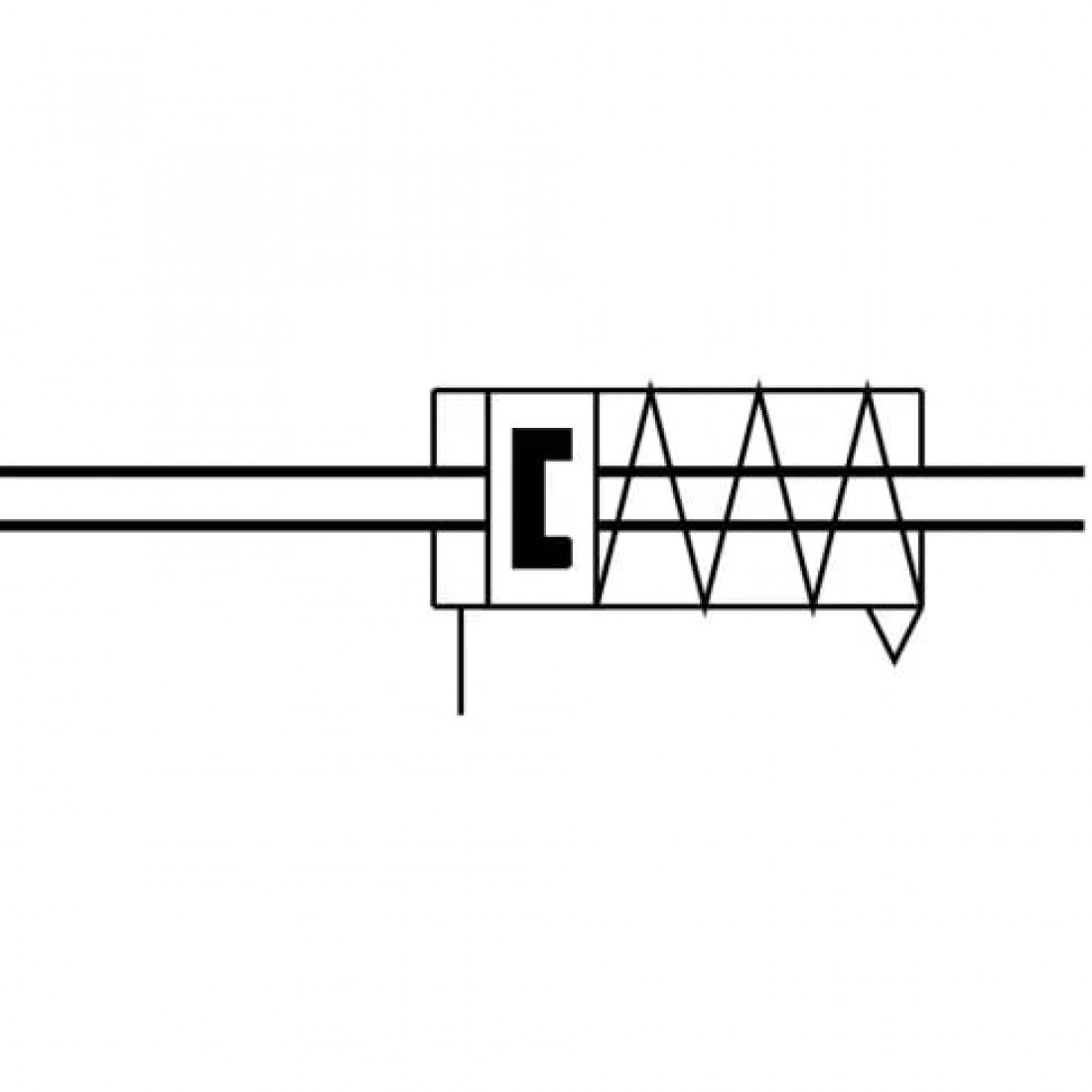

Тип действия

Односторонний

Тип штока

Двусторонний

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

1 бар

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -20 °C до +80 °C
