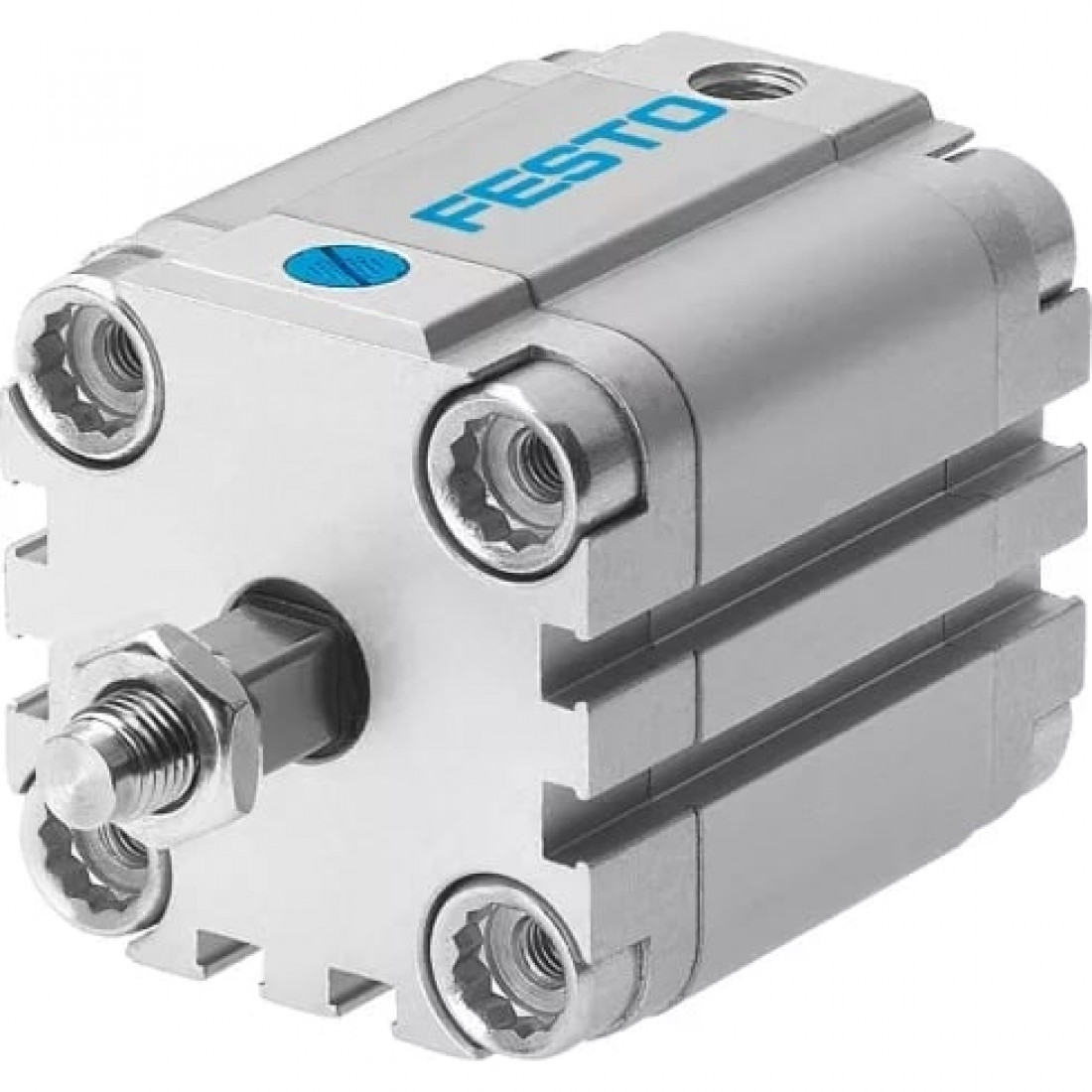

Компактный пневмоцилиндр Festo AEVULQ-100-15-A-P-A

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

Крепление к штоку

Внутренняя резьба

Теоретическое усилие при 6 бар, прямой ход

4516 Н

Энергия удара в крайних положениях

1 Дж

Массо-габаритные и монтажные характеристики

Базовый вес на 0 мм хода

2.797 г

Дополнительный вес на 10 мм хода

177 г

Дополнительный коэффициент массы на 10 мм хода

38 г

Конец штока

Наружная резьба

Перемещаемая масса при ходе 0 мм

614 г

Резьба на штоке

M20X1,5

Тип конструкции

Поршень; Шток

Тип присоединения на входе

Внутренняя резьба

Тип резьбы

G

Основные характеристики

Артикул

157111

Наименование

Компактный пневмоцилиндр

Производитель

Festo

Серия товара

AEVULQ

Тип оборудования

Пневмоцилиндр

Особенности материалов

Материал винта фланца

Гальванизированная сталь

Материал динамических уплотнений

NBR (Бутадиен-нитрильный каучук); TPE-U(PU) (Термопластичный полиуретан)

Материал колбы цилиндра

Алюминий

Материал крышки

Алюминиевый сплав

Материал штока

Легированная сталь

Технические характеристики

Демпфирование

Нерегулируемое

Диаметр поршня

100 мм

Защита от скручивания/направляющая

Квадратный шток

Определение позиции

При помощи датчиков положения

Присоединение

1/4

Расположение демпфирования

Упругие кольца с двух сторон

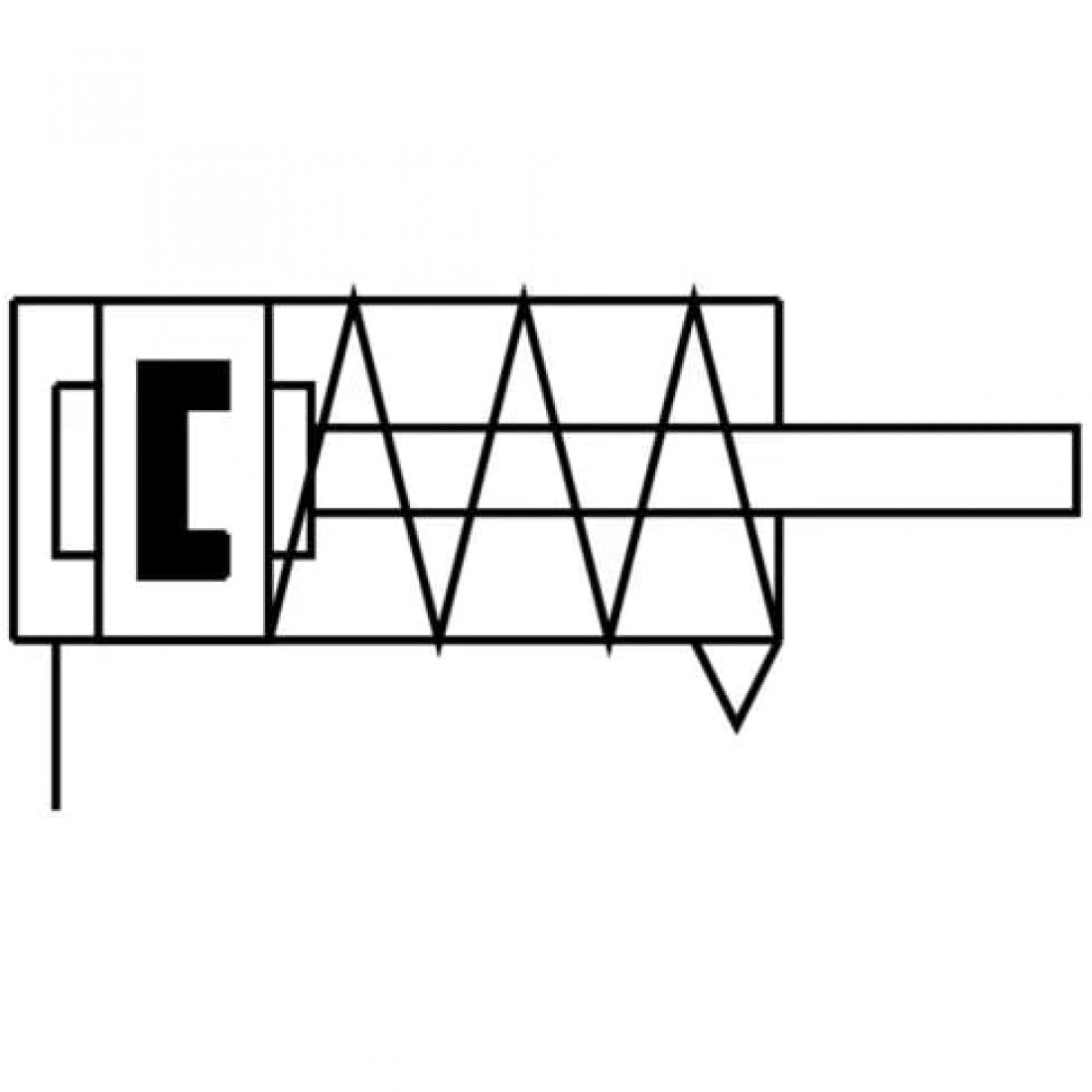

Тип действия

Односторонний

Тип штока

Односторонний

Ход

15 мм

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

0,6 бар

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -20 °C до +80 °C
