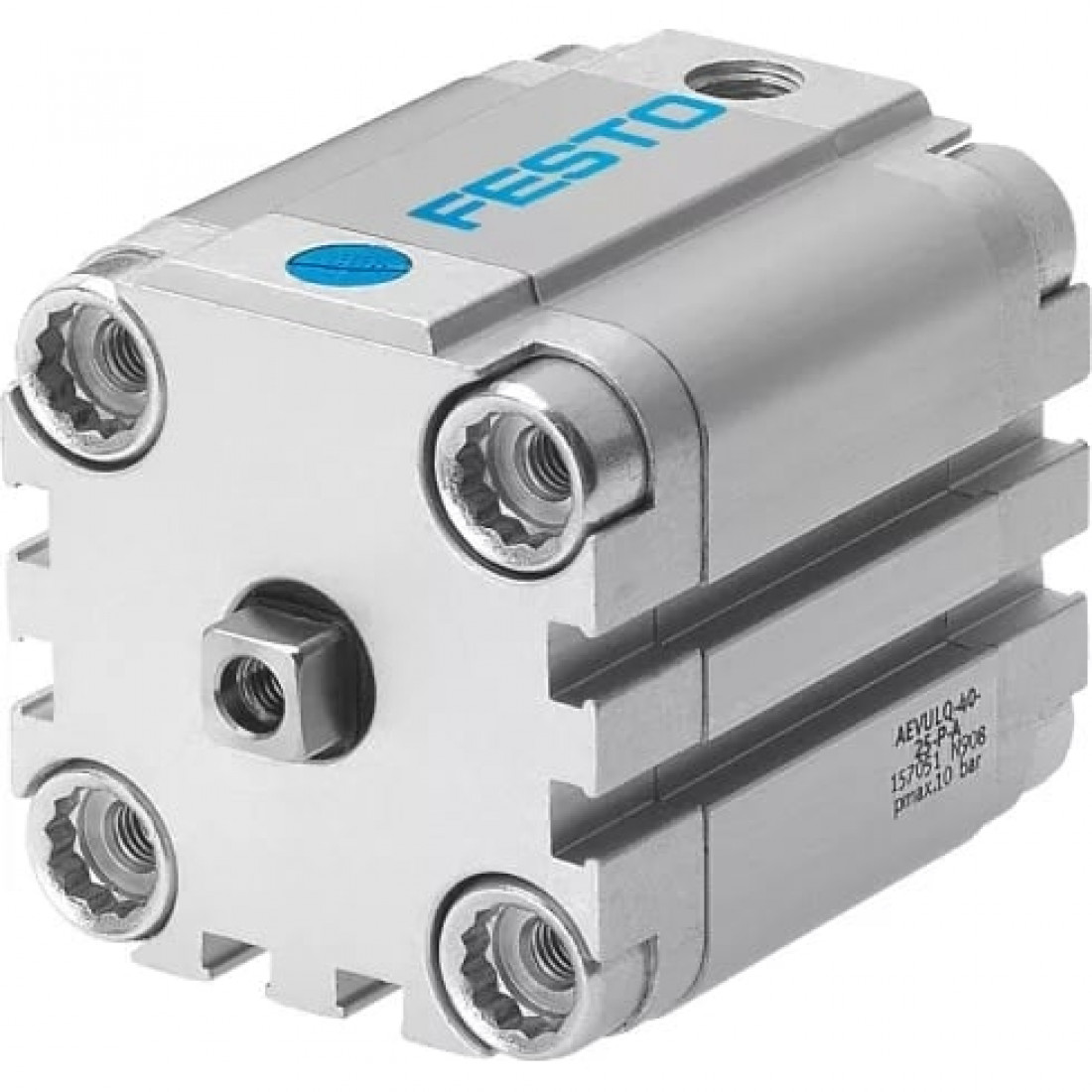

Компактный пневмоцилиндр Festo AEVULQ-80-P-A

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

Теоретическое усилие при 6 бар, прямой ход

2.902 Н

Энергия удара в крайних положениях

0,75 Дж

Массо-габаритные и монтажные характеристики

Базовый вес на 0 мм хода

1.772 г

Высота

111 мм

Длина

78 мм

Дополнительный вес на 10 мм хода

168 г

Дополнительный коэффициент массы на 10 мм хода

25 г

Конец штока

Внутренняя резьба

Перемещаемая масса при ходе 0 мм

307 г

Резьба на штоке

M10

Тип конструкции

Поршень; Шток

Тип крепления

Опция; Со сквозным отверстием

Тип присоединения на входе

Внутренняя резьба

Тип резьбы

G

Ширина

107 мм

Основные характеристики

Артикул

156328

Наименование

Компактный пневмоцилиндр

Производитель

Festo

Серия товара

AEVULQ

Тип оборудования

Пневмоцилиндр

Особенности материалов

Материал винта фланца

Сталь

Материал динамических уплотнений

NBR (Бутадиен-нитрильный каучук); TPE-U(PU) (Термопластичный полиуретан)

Материал колбы цилиндра

Алюминий

Материал крышки

Алюминиевый сплав

Материал штока

Легированная сталь

Технические характеристики

Варианты исполнения

Односторонний шток

Демпфирование

Нерегулируемое

Диаметр поршня

80 мм

Защита от скручивания/направляющая

Квадратный шток

Конфигурируемый ход

От 1 до 25 мм

Определение позиции

При помощи датчиков положения

Присоединение

1/8

Расположение возвратной пружины

Передняя возвратная пружина

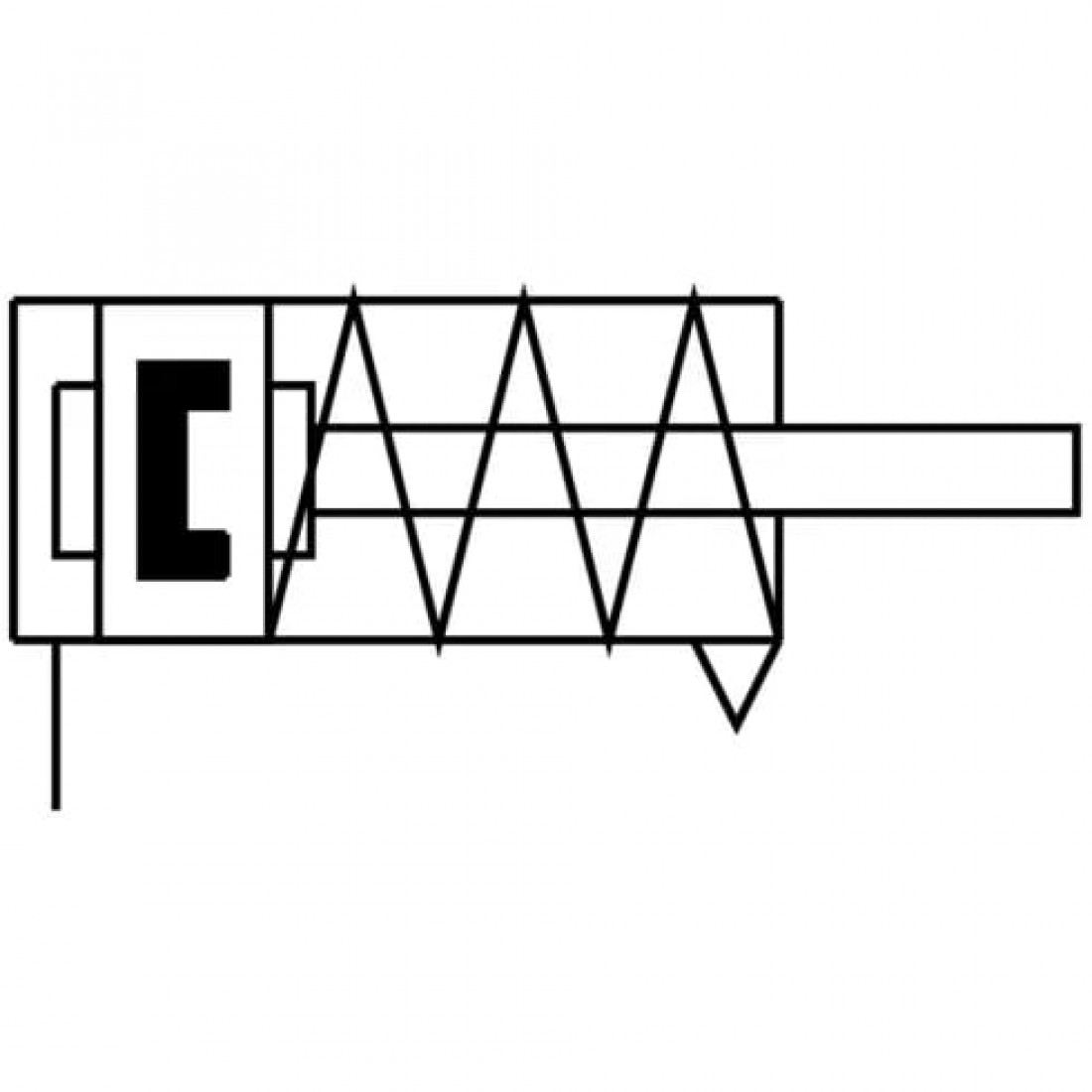

Тип действия

Односторонний

Тип штока

Односторонний

Условия эксплуатации

Максимальное рабочее давление

10 бар

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -20 °C до +80 °C
