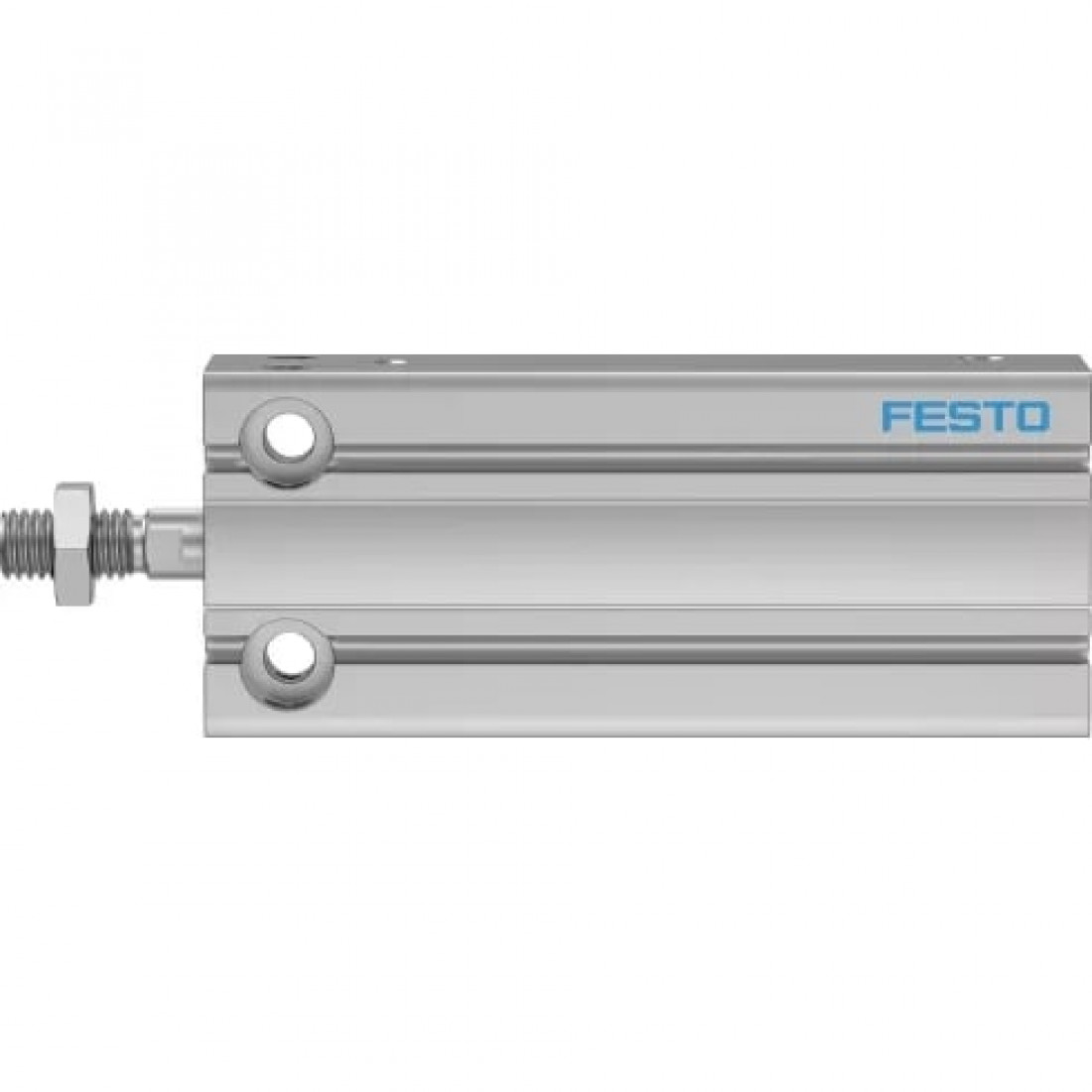

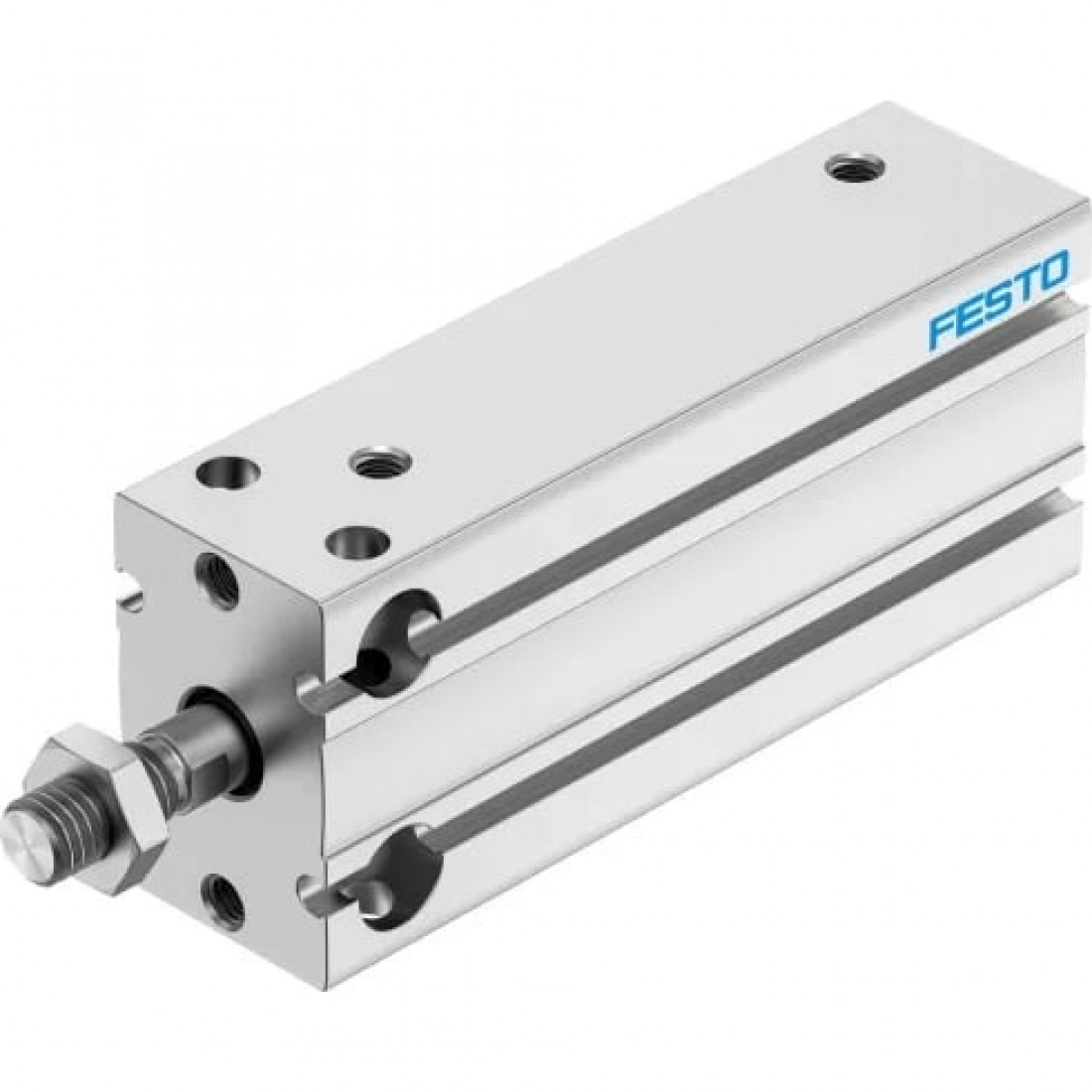

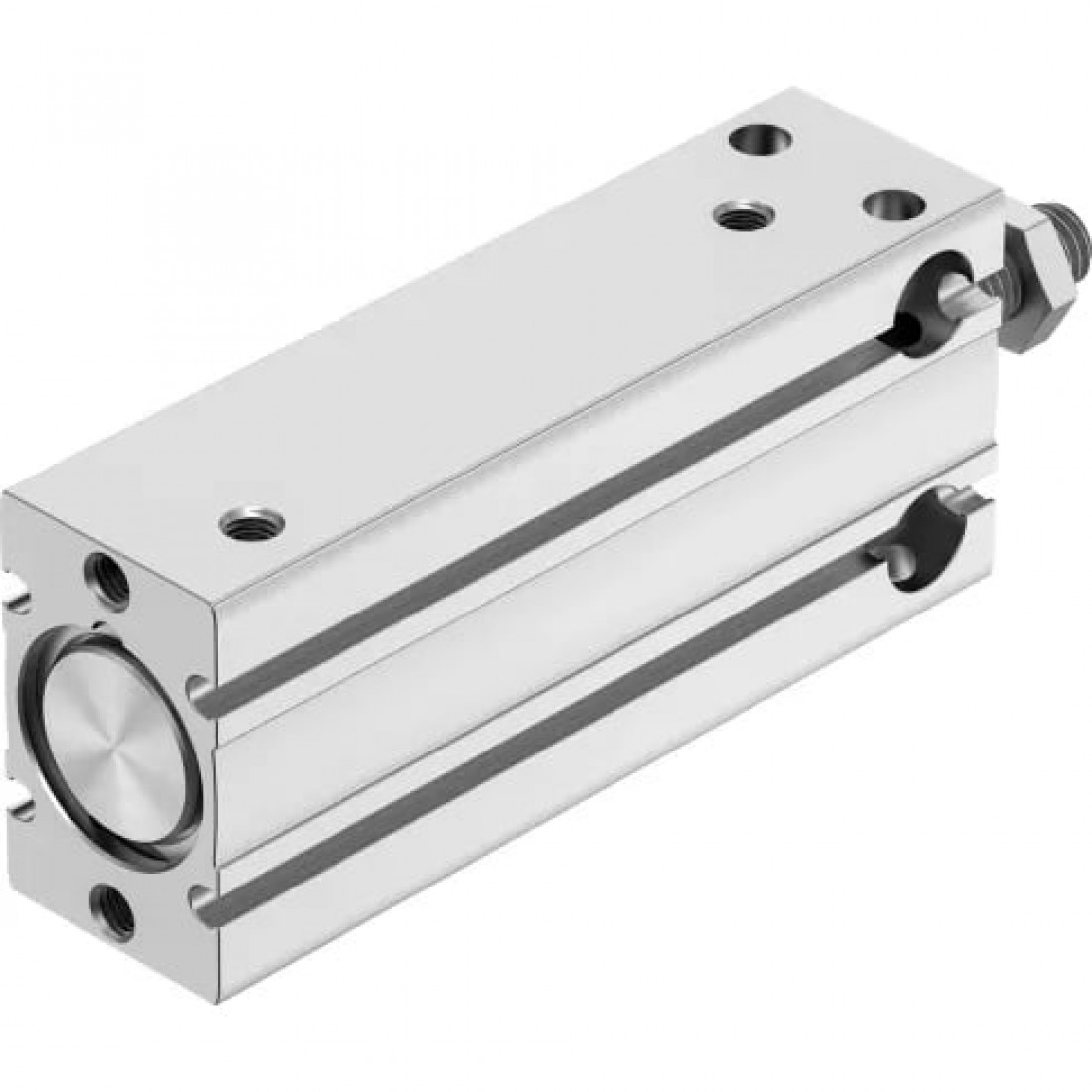

Компактный пневмоцилиндр Festo DPDM-20-50-PA

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

Крепление к штоку

Внутренняя резьба

Теоретическое усилие при 6 бар, обратный ход

158 Н

Теоретическое усилие при 6 бар, прямой ход

188 Н

Массо-габаритные и монтажные характеристики

Базовый вес на 0 мм хода

128 г

Вес

235 г

Высота

40 мм

Длина

118 мм

Дополнительный вес на 10 мм хода

22 г

Дополнительный коэффициент массы на 10 мм хода

4 г

Конец штока

Наружная резьба

Перемещаемая масса при ходе 0 мм

34,5 г

Резьба на штоке

M8

Тип конструкции

Поршень; Шток; Корпус из профиля

Тип присоединения на входе

Внутренняя резьба

Тип резьбы

M

Ширина

26 мм

Основные характеристики

Артикул

4840806

Наименование

Компактный пневмоцилиндр

Производитель

Festo

Серия товара

DPDM

Тип оборудования

Пневмоцилиндр

Особенности материалов

Материал корпуса

Алюминий анодированный

Материал крышки

Алюминиевый сплав

Материал уплотнения

TPE-U (PU) (Термопластичный полиуретан)

Материал штока

Легированная сталь

Технические характеристики

Демпфирование

Нерегулируемое

Диаметр поршня

20 мм

Определение позиции

При помощи датчиков положения

Присоединение

M5

Расположение демпфирования

Упругие кольца с двух сторон

Теоретическое усилие при 6 бар

188 Н

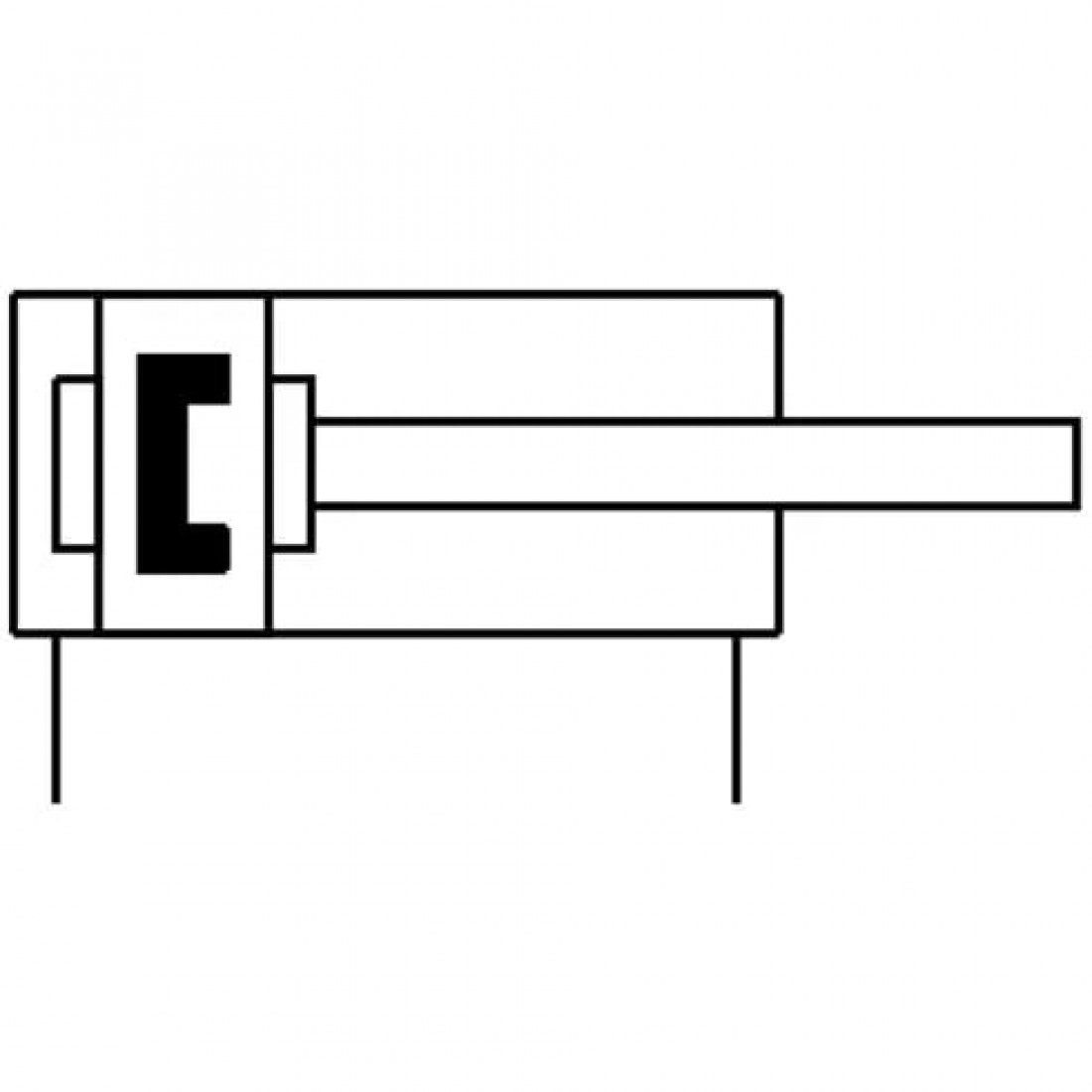

Тип действия

Двустороннее

Тип штока

Односторонний

Ход

50 мм

Условия эксплуатации

Максимальное рабочее давление

8 бар

Минимальное рабочее давление

1 бар

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -10 °C до +80 °C
