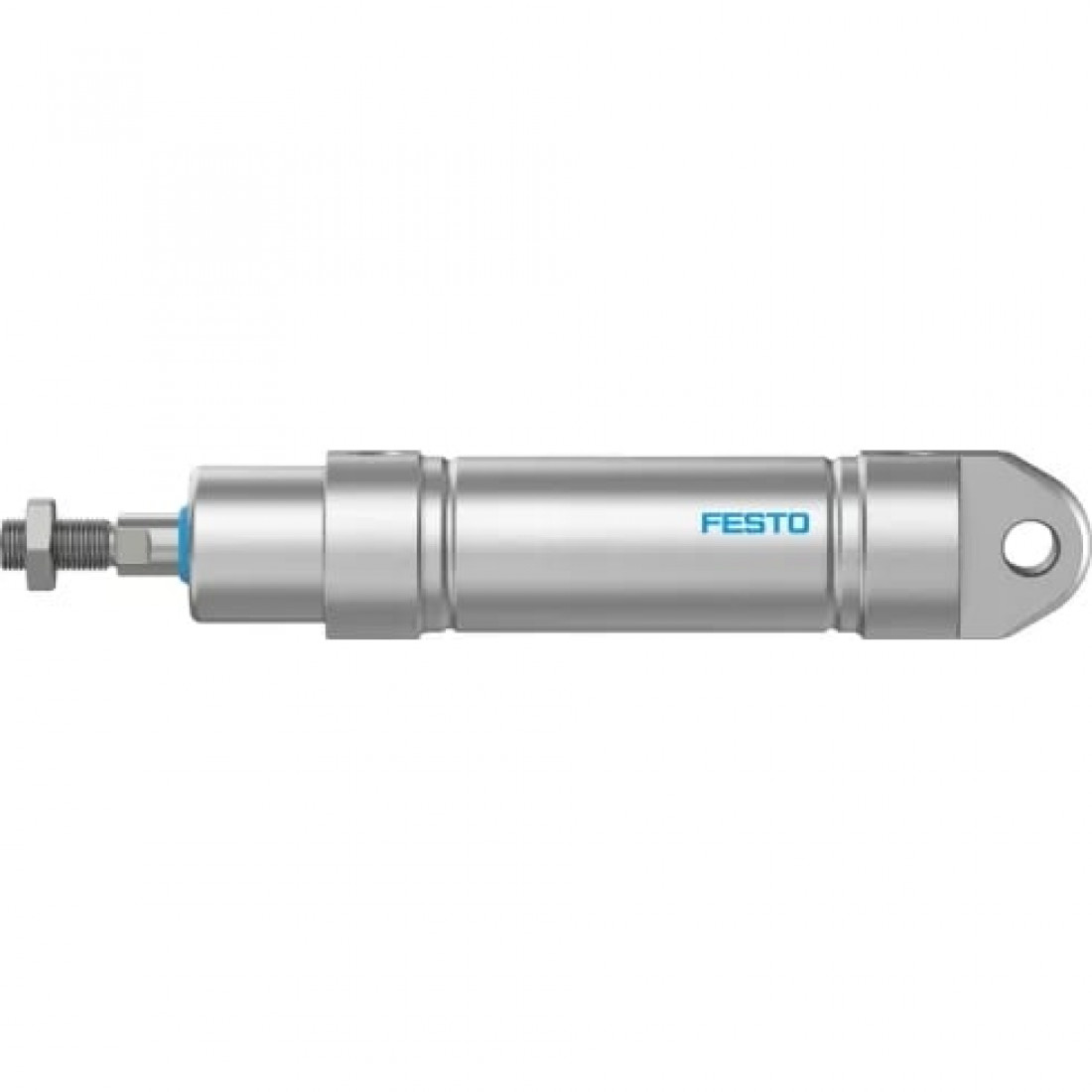

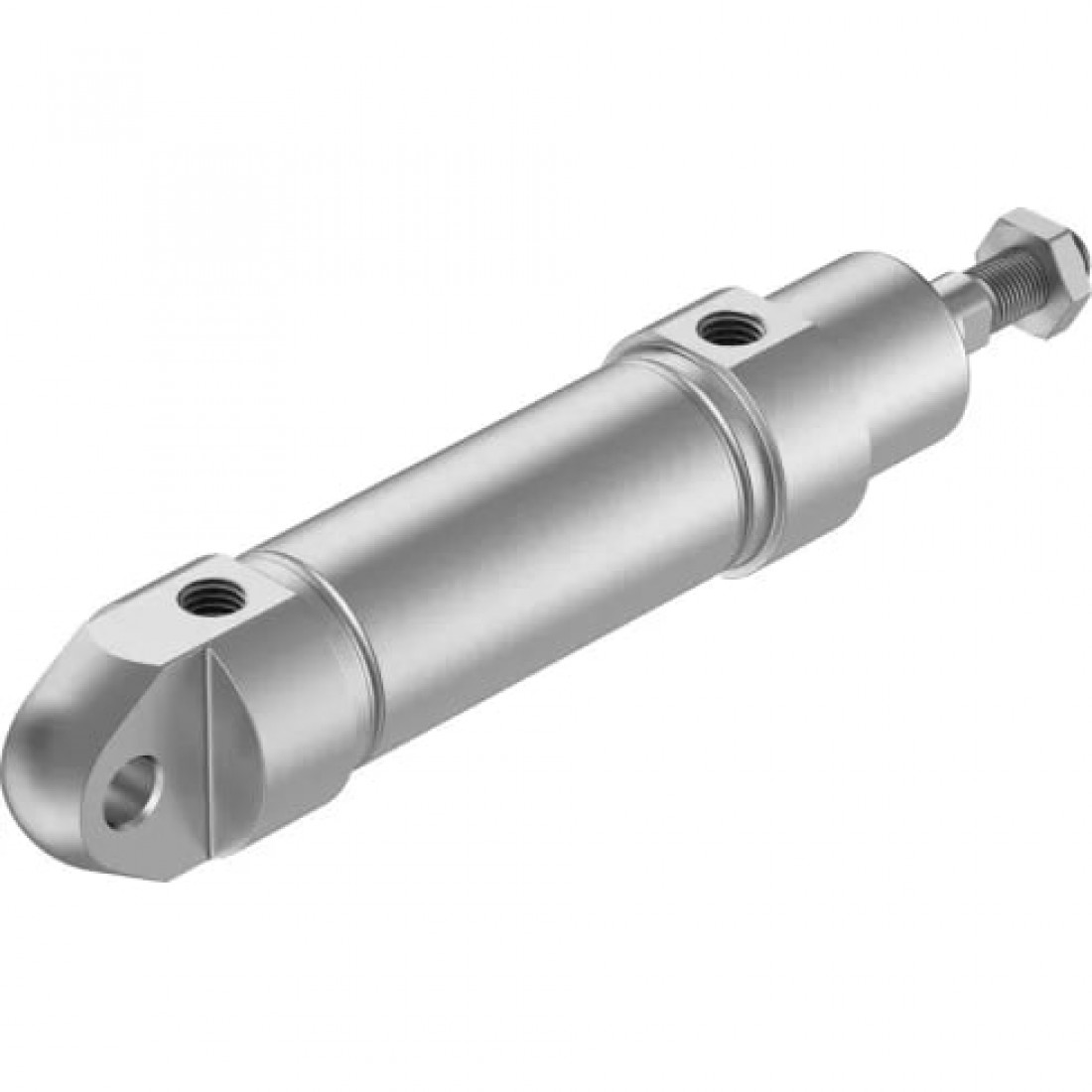

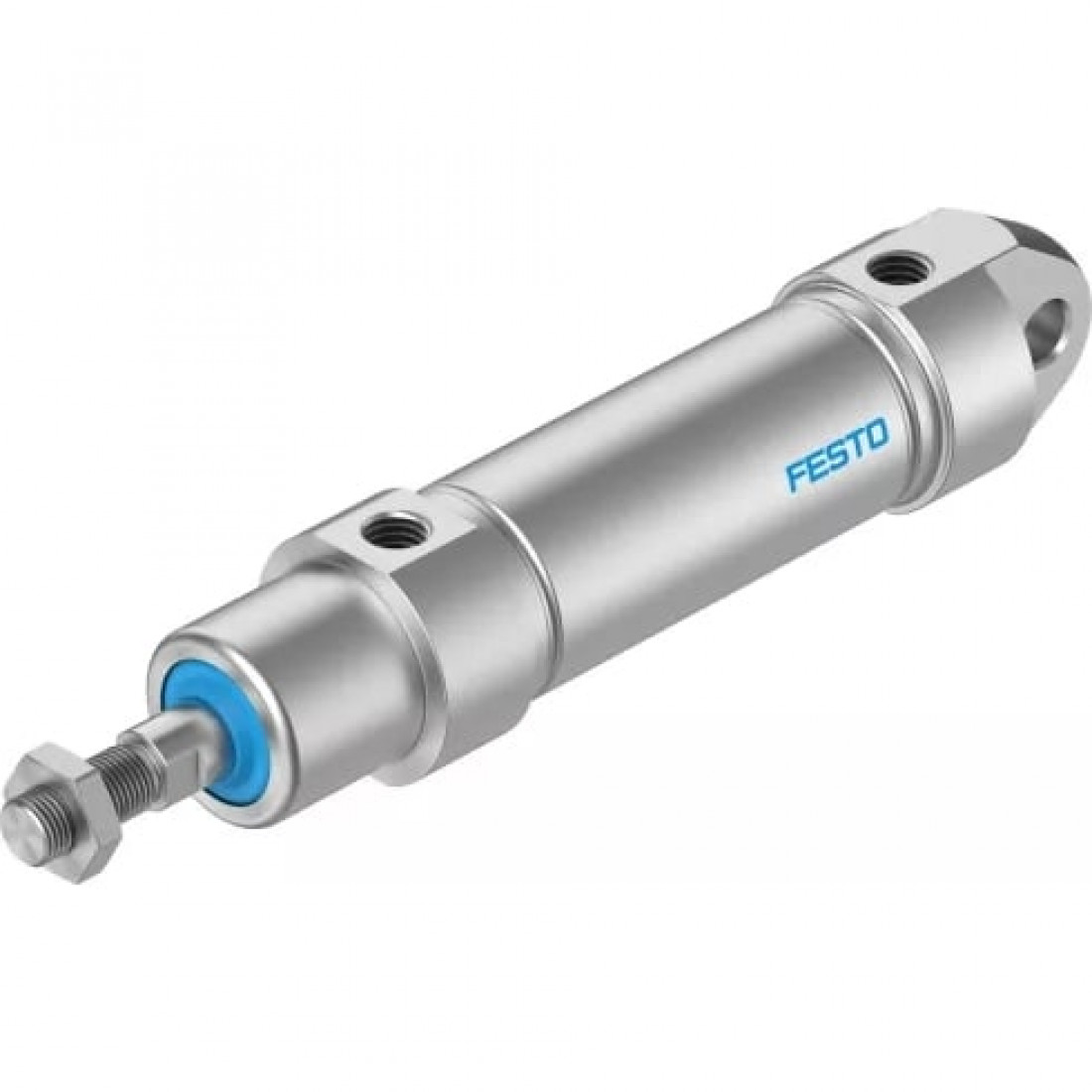

Круглый пневмоцилиндр Festo CRDSNU-B-32-100-PPS-A-MG-A1

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

Крепление к штоку

Внутренняя резьба

Теоретическое усилие при 6 бар, обратный ход

415 Н

Теоретическое усилие при 6 бар, прямой ход

483 Н

Массо-габаритные и монтажные характеристики

Базовый вес на 0 мм хода

670 г

Вес

788 г

Высота

35 мм

Длина

251,5 мм

Дополнительный вес на 10 мм хода

15,3 г

Дополнительный коэффициент массы на 10 мм хода

8,9 г

Конец штока

Наружная резьба

Перемещаемая масса при ходе 0 мм

118 г

Резьба на штоке

M10X1,25

Тип конструкции

Поршень, Шток, Корпус цилиндра

Тип присоединения на выходе

Внутренняя резьба

Тип резьбы

G

Ширина

38 мм

Основные характеристики

Артикул

2176404

Группа

ISO 15552

Наименование

Круглый пневмоцилиндр

Производитель

Festo

Серия товара

CRDSNU

Тип оборудования

Пневмоцилиндр

Особенности материалов

Материал колбы цилиндра

Нержавеющая сталь

Материал крышки

Легированная сталь

Материал штока

Легированная сталь

Технические характеристики

Демпфирование

Самонастраивающееся

Диаметр поршня

32 мм

Определение позиции

При помощи датчиков положения

Присоединение

1/8

Расположение демпфирования

Пневматическое демпфирование в конце хода

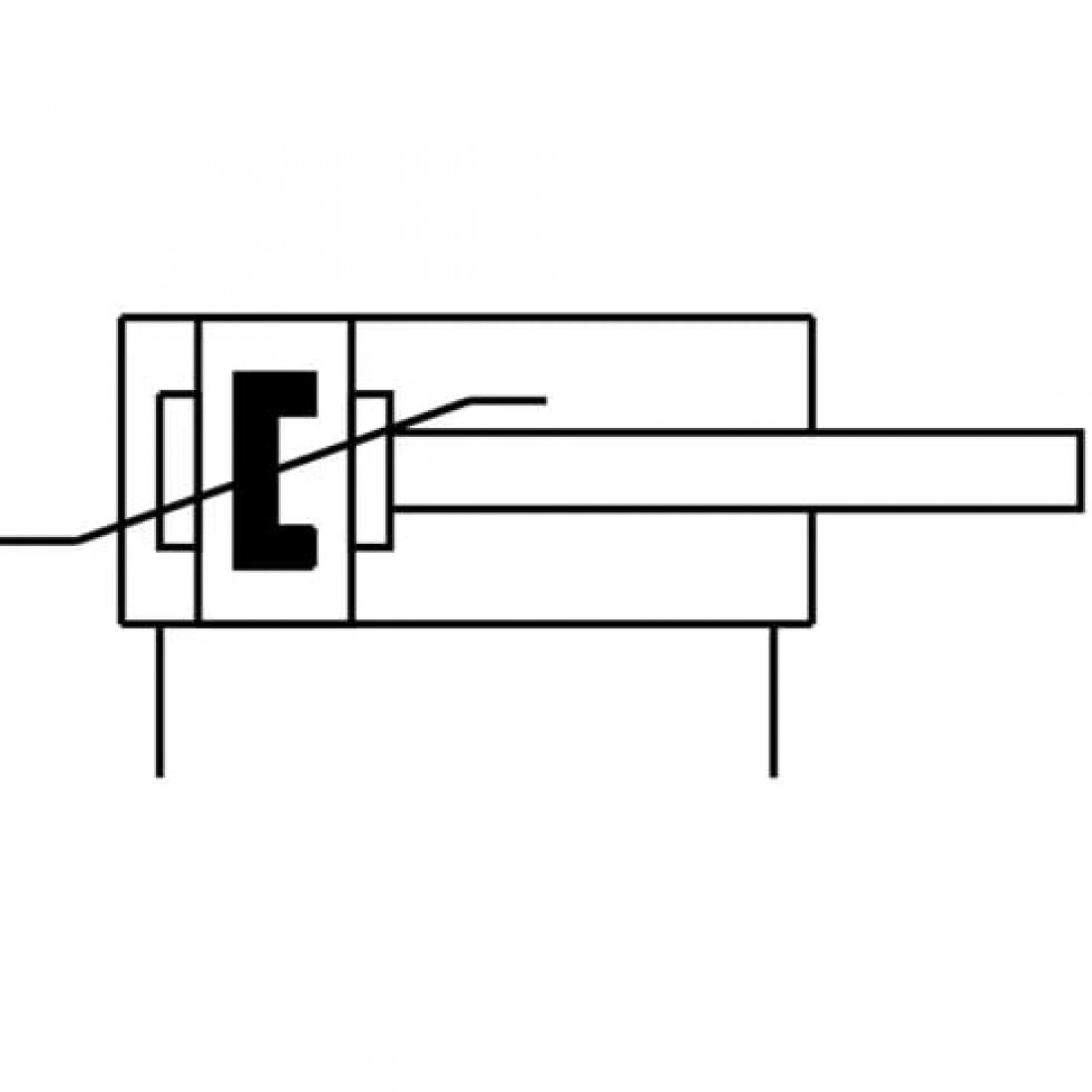

Тип действия

Двустороннее

Тип штока

Односторонний

Ход

100 мм

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

1 бар

Пищевая безопасность

Безопасны для пищевых продуктов в соответствии с FDA

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

4 - Очень высокая стойкость к коррозии

Температура окружающей среды

От 0 °C до +80 °C
