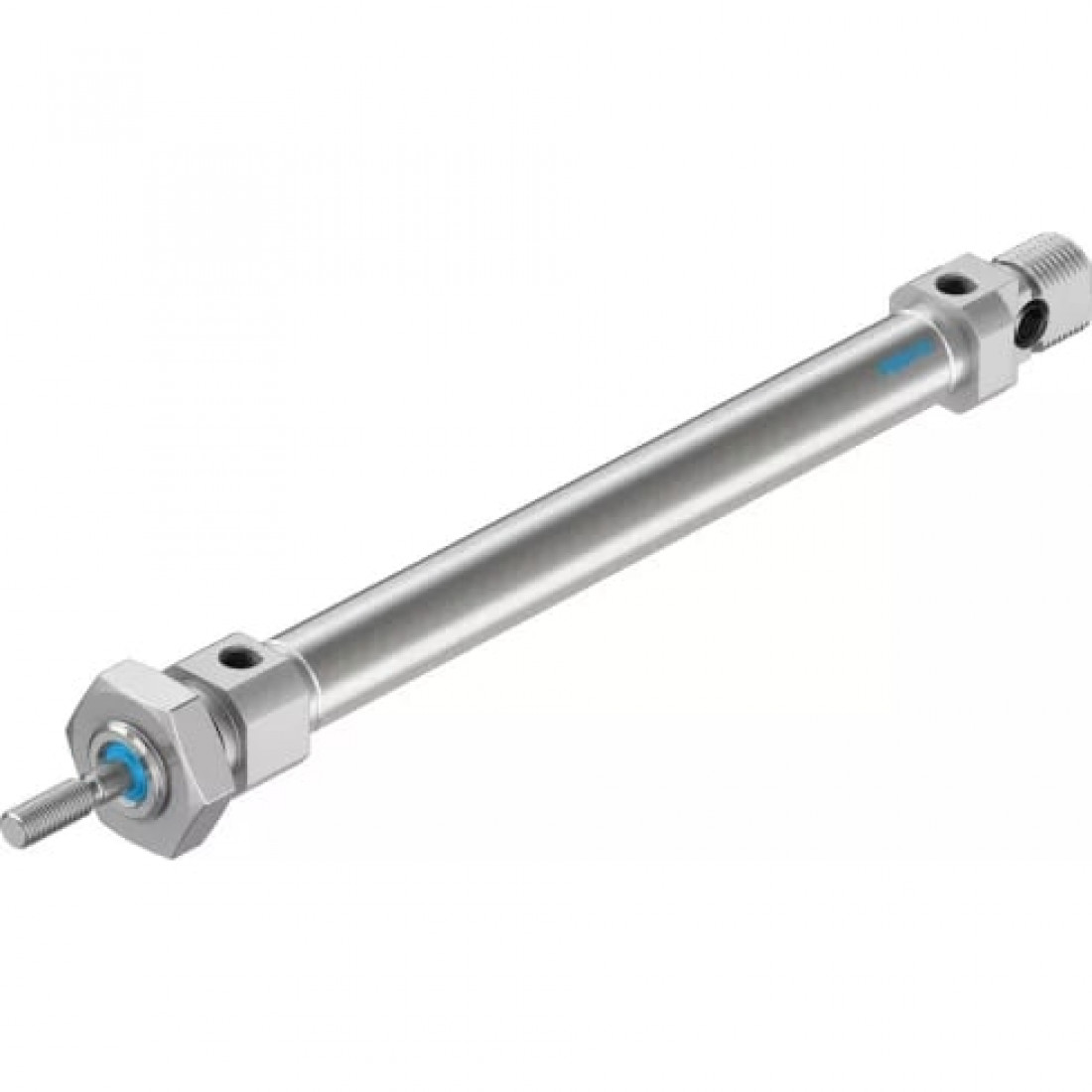

Круглый пневмоцилиндр Festo DSNU-10-80-P-A

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

Крепление к штоку

Внутренняя резьба

Теоретическое усилие при 6 бар, обратный ход

39 Н

Теоретическое усилие при 6 бар, прямой ход

47 Н

Энергия удара в крайних положениях

0,05 Дж

Массо-габаритные и монтажные характеристики

Базовый вес на 0 мм хода

37,3 г

Вес

59 г

Высота

19 мм

Длина

166 мм

Дополнительный вес на 10 мм хода

2,7 г

Дополнительный коэффициент массы на 10 мм хода

1 г

Конец штока

Наружная резьба

Перемещаемая масса при ходе 0 мм

8,5 г

Резьба на штоке

M4

Тип присоединения на входе

Внутренняя резьба

Тип резьбы

M

Ширина

19 мм

Основные характеристики

Артикул

19187

Группа

ISO 6432

Наименование

Круглый пневмоцилиндр

Производитель

Festo

Серия товара

DSNU

Тип оборудования

Пневмоцилиндр

Особенности материалов

Материал колбы цилиндра

Нержавеющая сталь

Материал крышки

Алюминиевый сплав

Материал уплотнения

NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)

Материал штока

Легированная сталь

Технические характеристики

Демпфирование

Нерегулируемое

Диаметр поршня

10 мм

Определение позиции

При помощи датчиков положения

Присоединение

M5

Расположение демпфирования

Упругие кольца с двух сторон

Тип действия

Двустороннее

Тип штока

Односторонний

Ход

80 мм

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

1,5 бар

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Рабочая температура

От -20 до +80 °C

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -20 °C до +80 °C
