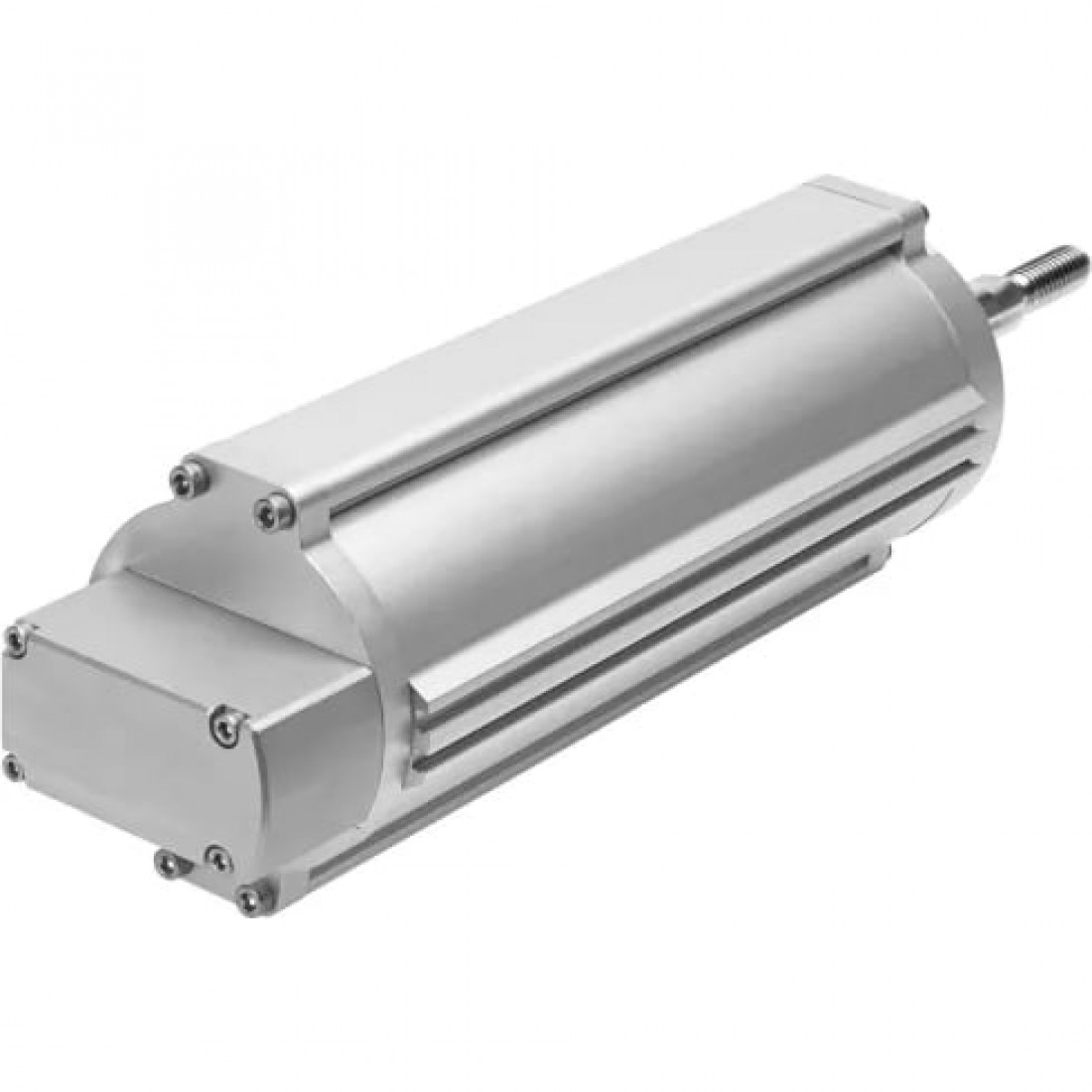

Линейный привод Festo DFPI-125-ND2P-C1V-P-A

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Дополнительные характеристики

Теоретическое усилие при 6 бар, обратный ход

6881 Н

Теоретическое усилие при 6 бар, прямой ход

7363 Н

Интерфейс

Максимальная длина линии

15 м

Массо-габаритные и монтажные характеристики

Базовый вес на 0 мм хода

8259 г

Дополнительный вес датчика перемещения на каждые 10 мм хода

2 г

Дополнительный вес на 10 мм хода

145 г

Дополнительный коэффициент массы на 10 мм хода

52 г

Перемещаемая масса при ходе 0 мм

1944 г

Размер ISO-фланца

F10

Тип конструкции

Шток, Корпус цилиндра

Тип крепления

На фланце по DIN 3358

Основные характеристики

Артикул

1548021

Группа

Линейные

Наименование

Линейный привод

Производитель

Festo

Серия товара

DFPI

Тип оборудования

Приводы

Особенности материалов

Материал винтов

Сталь, Легированная сталь, нержавеющая

Материал колбы цилиндра

Алюминий; Анодированный алюминий

Материал крышки

Анодированный алюминий

Материал нижней крышки

Алюминий

Материал уплотнения

NBR (Бутадиен-нитрильный каучук)

Стандарты

Соответствует стандарту

DIN 3358

Технические характеристики

Гистерезис

1 % FS

Демпфирование

Без демпфирования

Диаметр поршня

125 мм

Максимальная скорость выдвижение

0,048 м/с

Максимальная скорость, втягивание

0,049 м/с

Максимальное потребление тока

220 мА

Метод измерения

Потенциометр

Минимальный ход

40 мм

Номинальное рабочее давление

6 бар

Определение позиции

Со встроенным датчиком перемещения

Оптимальное решение для

Процесс техники

Потребление воздуха при возврате на 10 мм хода

0,8027 л

Потребление воздуха при выдвижении на 10 мм хода

0,859 л

Присоединение 2

8 мм

Размер мертвой зоны

1 % FS

Размер привода

125

Резерв хода

3 мм

Точность аналогового выхода

1 % FS

Точность повторения

1 % FS

Точность позиционирования

1 % FS

Ход

990 мм

Условия эксплуатации

Взрывобезопасная температура окружающей среды

-5°C ≤ Ta ≤ +50°C

Взрывозащита типа (Газ)

Ex nA IIC T4 X Gc

Взрывозащита типа (Пыль)

Ex tc IIIC T120°C X Dc

Длительное сопротивление ударам по DIN/IEC 68, части 2 - 82

Испытан в соответствии с уровенем опасности 2

Защищен от смены полярности

Для рабочего напряжения, Для значения уставки, Начальное соединение

Использование на открытом воздухе

C1 - место использование с защитой от погоды, По IEC 60654

Категория ATEX (Газ)

II 3G

Категория ATEX (Пыль)

II 3D

Максимальное рабочее давление

8 бар

Минимальное рабочее давление

3 бар

Относительная влажность воздуха

5 % - 100 % (без образования конденсата)

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Рабочая температура

От -5 до +40 °C

Сопротивление коррозии

3 - Высокая стойкость к коррозии

Стойкость к вибрации по DIN/IEC 68, части 2 - 6

Испытан в соответствии с уровенем опасности 2

Температура окружающей среды

От -5 °C до +50 °C

Электрические характеристики

Вход уставки

От 4 до 20 мА

Диапазон рабочего напряжения

От 21,6 до 26,4 В DC

Диапазон сигнала

От 4 до 20 мА

Класс защиты

IP65, IP67, IP68, IP69K, NEMA 4

Максимальное рабочее напряжение

24 В DC

Электрическое подключение

5-пин, Прямой штекер / Клеммы с винтом
