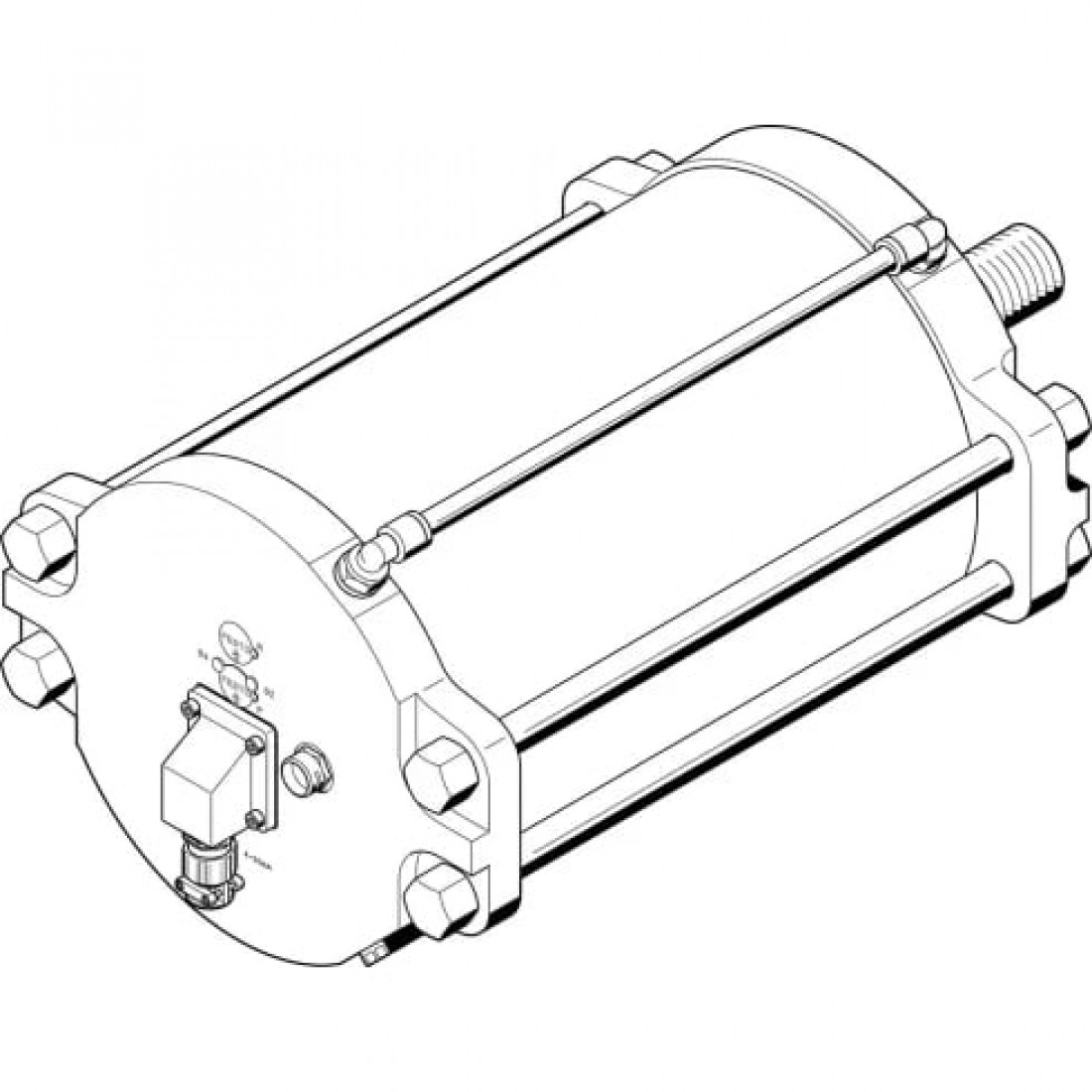

Линейный привод Festo DFPI-200-ND2P-C1V-A

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Дополнительные характеристики

Теоретическое усилие при 6 бар, обратный ход

18080 Н

Теоретическое усилие при 6 бар, прямой ход

18850 Н

Интерфейс

Максимальная длина линии

15 м

Массо-габаритные и монтажные характеристики

Базовый вес на 0 мм хода

18358 г

Дополнительный вес датчика перемещения на каждые 10 мм хода

2 г

Дополнительный вес на 10 мм хода

187 г

Дополнительный коэффициент массы на 10 мм хода

87 г

Перемещаемая масса при ходе 0 мм

4722 г

Размер ISO-фланца

F10; F14

Тип конструкции

Шток, Корпус цилиндра

Тип крепления

На фланце по DIN 3358

Тип резьбы

G

Основные характеристики

Артикул

1548030

Группа

Линейные

Наименование

Линейный привод

Производитель

Festo

Серия товара

DFPI

Тип оборудования

Приводы

Особенности материалов

Материал винтов

Легированная сталь, нержавеющая

Материал колбы цилиндра

Алюминий; Анодированный алюминий

Материал крышки

Анодированный алюминий

Материал нижней крышки

Алюминий

Материал уплотнения

NBR (Бутадиен-нитрильный каучук)

Стандарты

Соответствует стандарту

DIN 3358

Технические характеристики

Гистерезис

1 % FS

Демпфирование

Без демпфирования

Диаметр поршня

200 мм

Максимальная скорость выдвижение

0,016 м/с

Максимальная скорость, втягивание

0,018 м/с

Максимальное потребление тока

220 мА

Метод измерения

Потенциометр

Минимальный ход

40 мм

Номинальное рабочее давление

6 бар

Определение позиции

Со встроенным датчиком перемещения

Оптимальное решение для

Процесс техники

Потребление воздуха при возврате на 10 мм хода

2,111 л

Потребление воздуха при выдвижении на 10 мм хода

2,119 л

Присоединение 2

1/4

Размер мертвой зоны

1 % FS

Размер привода

200

Резерв хода

4 мм

Точность аналогового выхода

1 % FS

Точность повторения

1 % FS

Точность позиционирования

1 % FS

Ход

990 мм

Условия эксплуатации

Взрывобезопасная температура окружающей среды

-5°C ≤ Ta ≤ +50°C

Взрывозащита типа (Газ)

Ex nA IIC T4 X Gc

Взрывозащита типа (Пыль)

Ex tc IIIC T120°C X Dc

Длительное сопротивление ударам по DIN/IEC 68, части 2 - 82

Испытан в соответствии с уровенем опасности 2

Защищен от смены полярности

Для рабочего напряжения, Для значения уставки, Начальное соединение

Использование на открытом воздухе

C1 - место использование с защитой от погоды, По IEC 60654

Категория ATEX (Газ)

II 3G

Категория ATEX (Пыль)

II 3D

Максимальное рабочее давление

8 бар

Минимальное рабочее давление

3 бар

Относительная влажность воздуха

5 % - 100 % (без образования конденсата)

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Рабочая температура

От -5 до +40 °C

Сопротивление коррозии

3 - Высокая стойкость к коррозии

Стойкость к вибрации по DIN/IEC 68, части 2 - 6

Испытан в соответствии с уровенем опасности 2

Температура окружающей среды

От -5 °C до +50 °C

Электрические характеристики

Вход уставки

От 4 до 20 мА

Диапазон рабочего напряжения

От 21,6 до 26,4 В DC

Диапазон сигнала

От 4 до 20 мА

Класс защиты

IP65, IP67, IP68, IP69K, NEMA 4

Максимальное рабочее напряжение

24 В DC

Электрическое подключение

5-пин, Прямой штекер / Клеммы с винтом
