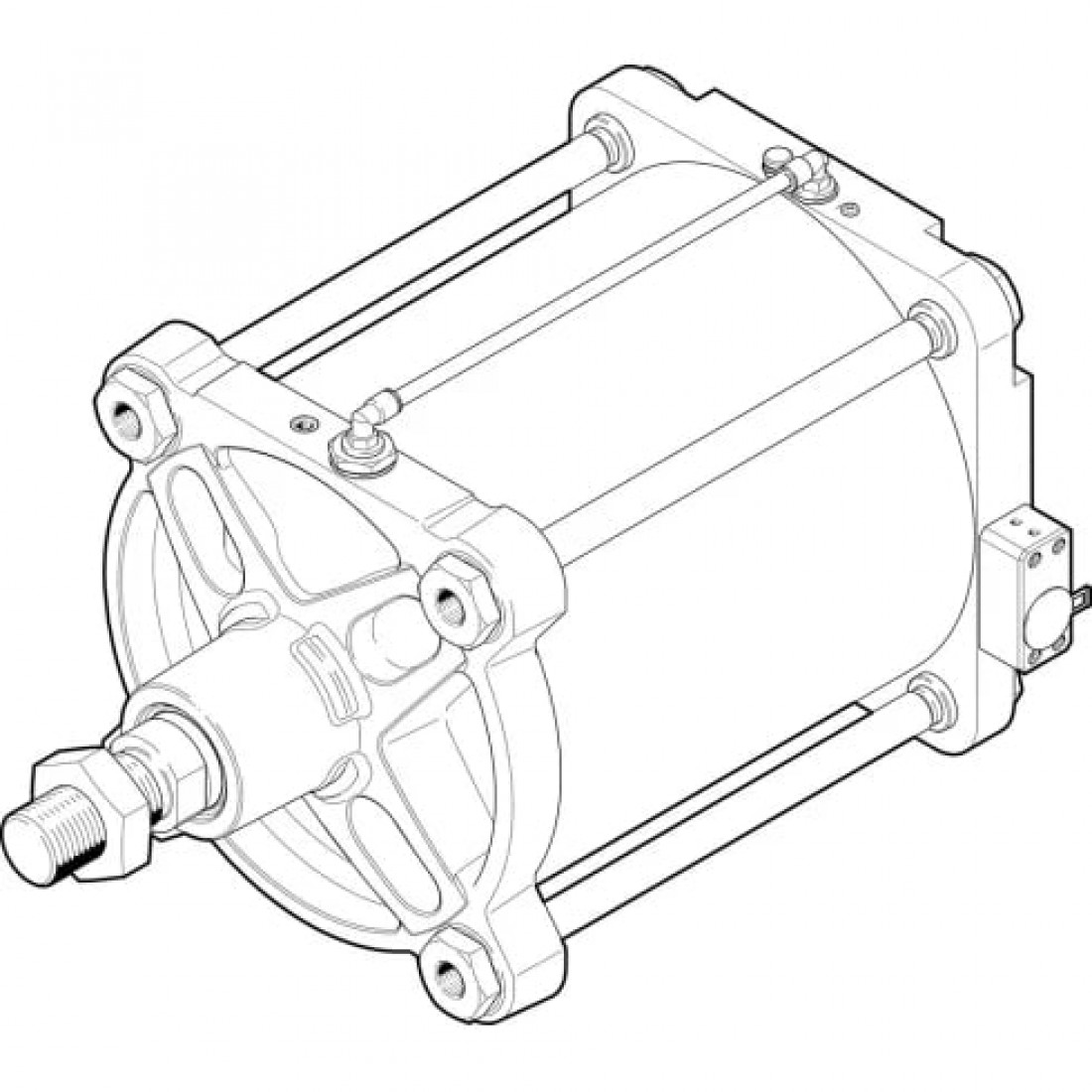

Линейный привод Festo DFPI-320-ND2P-C1V-NB3P-R-A

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Дополнительные характеристики

Теоретическое усилие при 6 бар, обратный ход

46385 Н

Теоретическое усилие при 6 бар, прямой ход

48255 Н

Интерфейс

Максимальная длина линии

15 м

Массо-габаритные и монтажные характеристики

Базовый вес на 0 мм хода

57550 г

Дополнительный вес на 10 мм хода

582 г

Дополнительный коэффициент массы на 10 мм хода

227 г

Перемещаемая масса при ходе 0 мм

16500 г

Тип конструкции

Шток, Корпус цилиндра

Тип крепления

По ISO 15552

Основные характеристики

Артикул

4591205

Группа

Линейные

Наименование

Линейный привод

Производитель

Festo

Серия товара

DFPI

Тип оборудования

Приводы

Особенности материалов

Материал винта фланца

Легированная сталь, нержавеющая

Материал винтов

Сталь с покрытием, Легированная сталь, нержавеющая

Материал гайки

Легированная сталь, нержавеющая

Материал колбы цилиндра

Алюминиевое литье с глубоким анодированием

Материал концевых крышек

Алюминиевый сплав с покрытием

Материал нижней крышки

Алюминий

Материал подшипника штока

Спеченная бронза

Материал скребка штока

NBR (Бутадиен-нитрильный каучук)

Материал статического уплотнения

NBR (Бутадиен-нитрильный каучук)

Материал уплотнения поршня

NBR (Бутадиен-нитрильный каучук)

Материал шпильки

Легированная сталь, нержавеющая

Стандарты

Соответствует стандарту

ISO 15552

Технические характеристики

Гистерезис

1 % FS

Демпфирование

Без демпфирования

Диаметр поршня

320 мм

Максимальное потребление тока

220 мА

Метод измерения

Потенциометр

Минимальный ход

40 мм

Номинальное рабочее давление

6 бар

Определение позиции

Со встроенным датчиком перемещения

Оптимальное решение для

Процесс техники

Потребление воздуха при возврате на 10 мм хода

5,412 л

Потребление воздуха при выдвижении на 10 мм хода

5,63 л

Присоединение 2

8 мм

Размер мертвой зоны

1 % FS

Размер привода

320

Точность аналогового выхода

1 % FS

Точность повторения

1 % FS

Точность позиционирования

1 % FS

Ход

990 мм

Условия эксплуатации

Взрывобезопасная температура окружающей среды

-5°C ≤ Ta ≤ +50°C

Взрывозащита типа (Газ)

Ex nA IIC T4 Gc

Взрывозащита типа (Пыль)

Ex tc IIIC T120°C Dc

Длительное сопротивление ударам по DIN/IEC 68, части 2 - 82

Испытан в соответствии с уровнем опасности 2

Защищен от смены полярности

Для рабочего напряжения, Для значения уставки, Начальное соединение

Категория ATEX (Газ)

II 3G

Категория ATEX (Пыль)

II 3D

Максимальное рабочее давление

8 бар

Минимальное рабочее давление

3 бар

Относительная влажность воздуха

5 % - 100 % (без образования конденсата)

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

3 - Высокая стойкость к коррозии

Стойкость к вибрации по DIN/IEC 68, части 2 - 6

Испытан в соответствии с уровнем опасности 2

Температура окружающей среды

От -5 °C до +50 °C

Температура хранения

От -5 °C до +50 °C

Электрические характеристики

Вход уставки

От 4 до 20 мА

Диапазон рабочего напряжения

От 21,6 до 26,4 В DC

Диапазон сигнала

От 4 до 20 мА

Класс защиты

IP65, IP67, IP69K, NEMA 4

Максимальное рабочее напряжение

24 В DC

Электрическое подключение

5-пин, Прямой штекер / Клеммы с винтом
