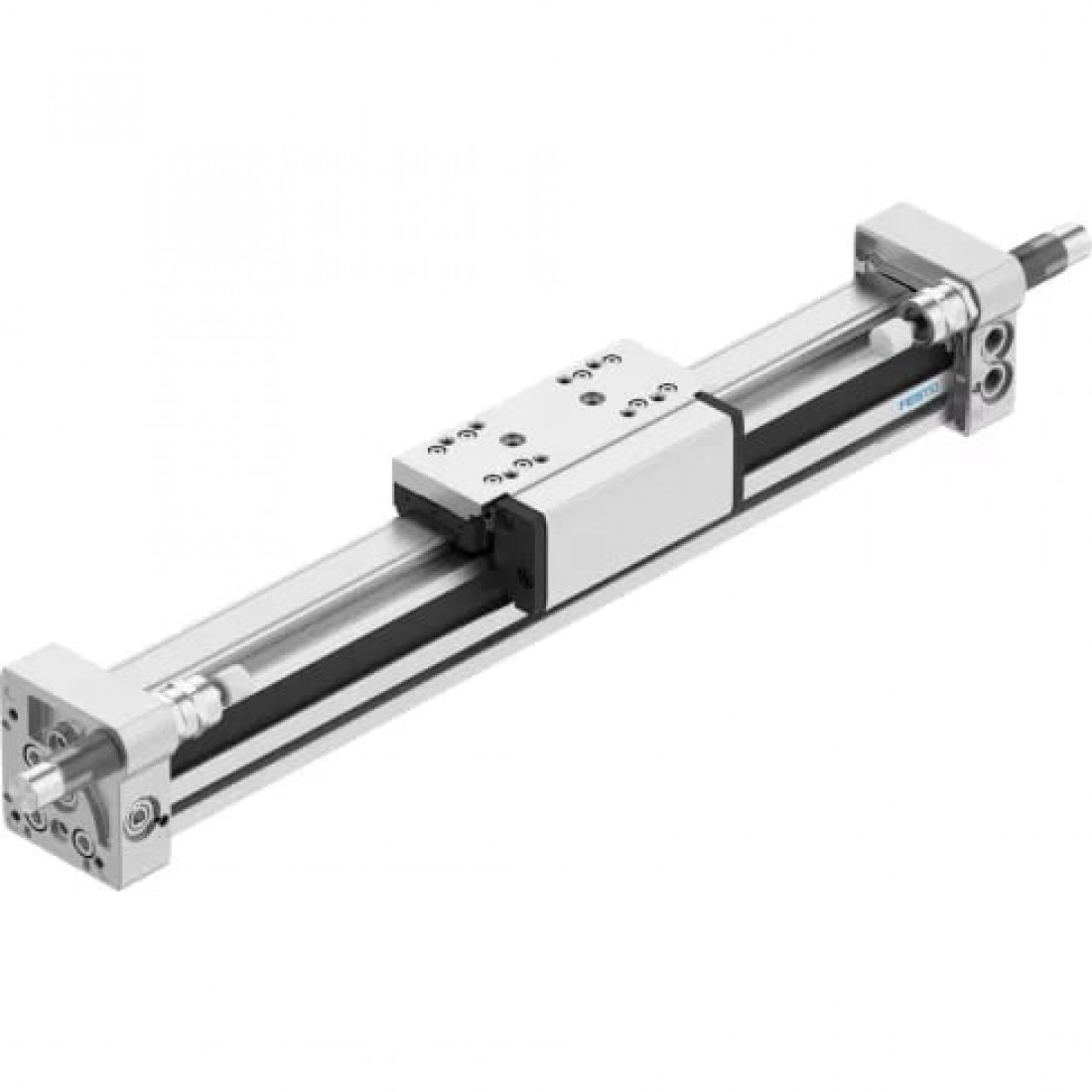

Линейный привод Festo DGC-25

Дополнительные характеристики

Теоретическое усилие при 6 бар, обратный ход

295 Н

Теоретическое усилие при 6 бар, прямой ход

295 Н

Массо-габаритные и монтажные характеристики

Альтернативные соединения

См. чертеж

Высота

58,5 мм

Длина

200 мм

Тип крепления

С принадлежностями

Тип резьбы

G

Ширина

59,8 мм

Основные характеристики

Артикул

532447

Наименование

Линейный привод

Производитель

Festo

Серия товара

DGC

Тип оборудования

Привод

Особенности материалов

Материал корпуса

Алюминий

Материал крышки

Алюминиевый сплав

Материал уплотнения

NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)

Технические характеристики

Варианты исполнения

Зажимное устройство привода, Защищенная направляющая качения, Дополнительная каретка, стандартно - слева, дополнительная каретка, стандартно - справа

Демпфирование

Нерегулируемое; Пневматическое регулируемое; Амортизатор

Диаметр поршня

25 мм

Длина демпфирования

15,5 мм

Конфигурируемый ход

От 1 до 8500 мм

Направляющая

Базовая направляющая; Направляющая скольжения; Передача типа "винт - гайка" с циркулирующими шариками с направляющей

Определение позиции

При помощи датчиков положения

Пневматический канал на фиксаторе

M5

Присоединение

1/8

Тип управления

Позитивное защелкивание (щель)

Условия эксплуатации

Взрывобезопасная температура окружающей среды

-10°C ≤ Ta ≤ +60°C

Взрывозащита типа (Газ)

c T4 X

Взрывозащита типа (Пыль)

c 120°C (T4) X

Категория ATEX (Газ)

II 2G

Категория ATEX (Пыль)

II 3D

Максимальное рабочее давление

8 бар

Пищевая безопасность

Безопасны для пищевых продуктов в соответствии с FDA

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Рабочая среда

Сжатый воздух

Сопротивление коррозии

0 - Нет стойкости к коррозии, 1 - Низкая стойкость к коррозии, 2 - Средняя стойкость к коррозии

Температура окружающей среды

От -10 °C до +60 °C
