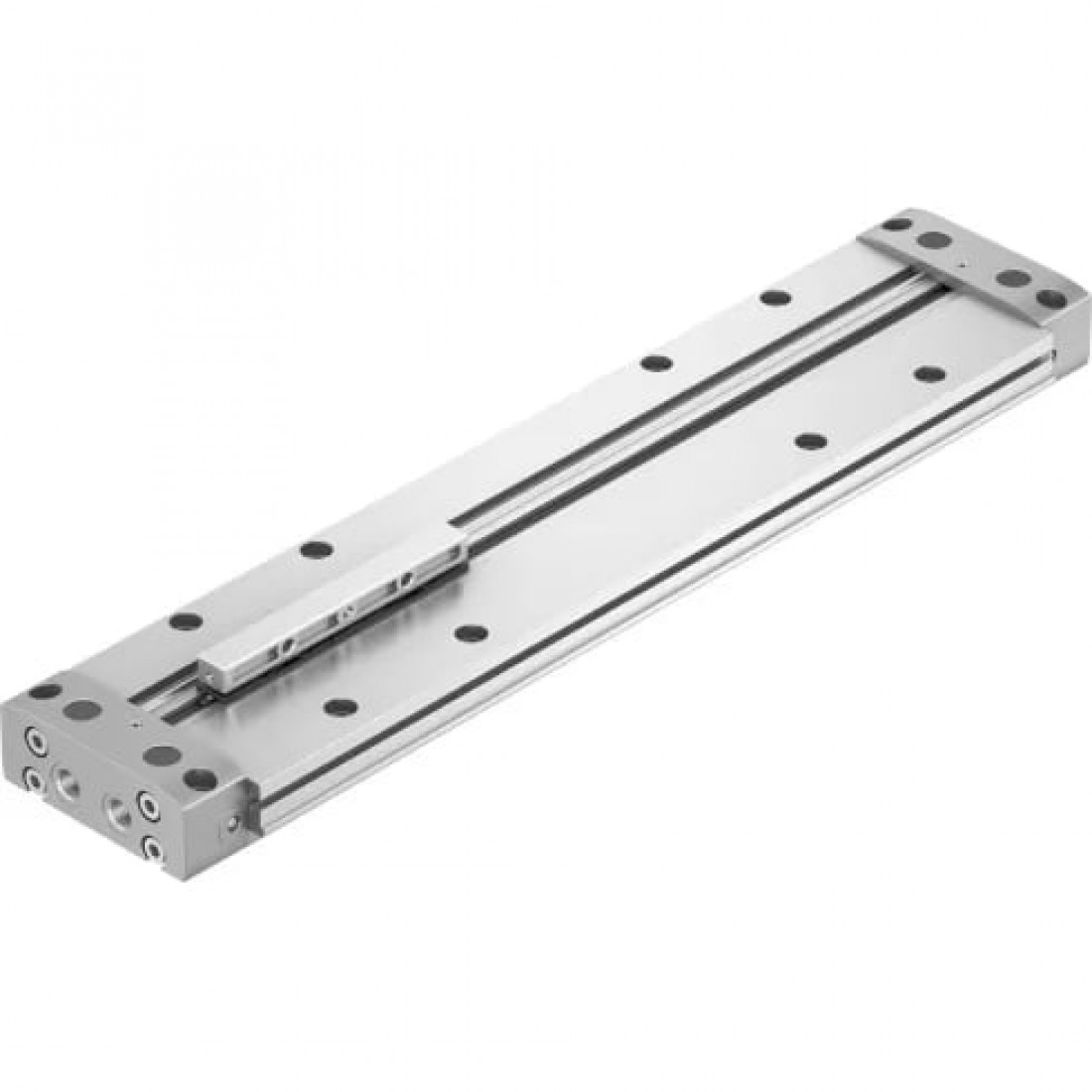

Линейный привод Festo DLGF-G-40-600-PPSA

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

Теоретическое усилие при 6 бар, обратный ход

754 Н

Теоретическое усилие при 6 бар, прямой ход

754 Н

Массо-габаритные и монтажные характеристики

Альтернативные соединения

См. чертеж

Вес

8067 г

Перемещаемая масса

450 г

Тип крепления

Прямо монтаж через сквозные отверстия. С принадлежностями

Тип резьбы

G

Тип соединения

С механическим соединением

Основные характеристики

Артикул

5074744

Наименование

Линейный привод

Производитель

Festo

Серия товара

DLGF

Тип оборудования

Привод

Особенности материалов

Материал корпуса

Алюминий анодированный

Материал крышки

Литой алюминий с покрытием

Материал уплотнения

NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)

Технические характеристики

Демпфирование

Самонастраивающееся

Диаметр поршня

40 мм

Длина демпфирования

12,9 мм

Максимальная сила + Fz (от привода)

456 Н

Максимальная сила Fz (по направлению движения)

662 Н

Максимальное усилие Fy

0 Н

Максимальный момент Mx

7,7 Нм

Максимальный момент My

37,6 Нм

Максимальный момент Mz

11,2 Нм

Направляющая

Базовая направляющая

Определение позиции

При помощи датчиков положения

Присоединение

1/4

Расположение демпфирования

В конце хода

Тип управления

Позитивное защелкивание (щель)

Ход

600 мм

Условия эксплуатации

Максимальное рабочее давление

8 бар

Минимальное рабочее давление

1,5 бар

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

1 - Низкая стойкость к коррозии

Температура окружающей среды

От 0 до +60 °C
