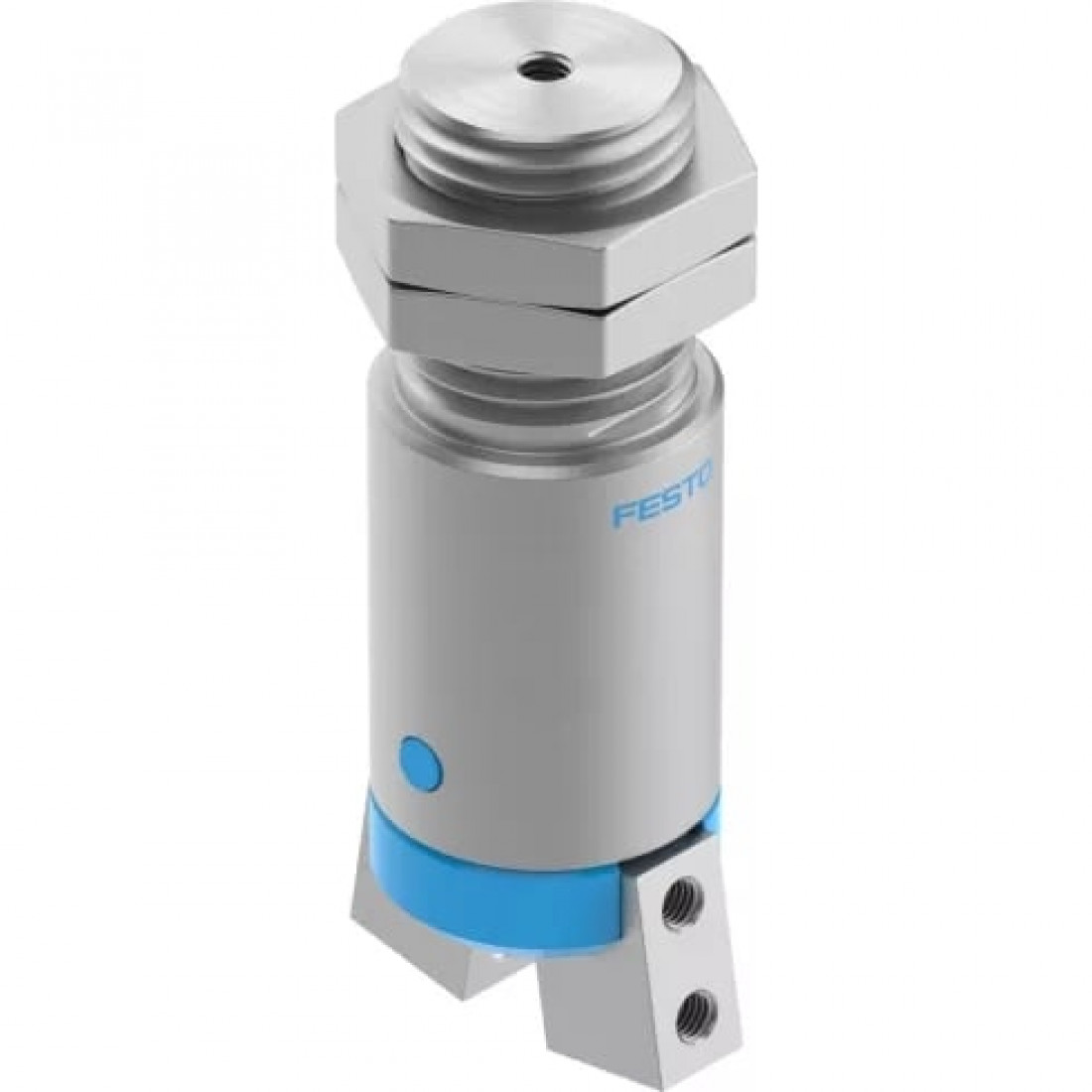

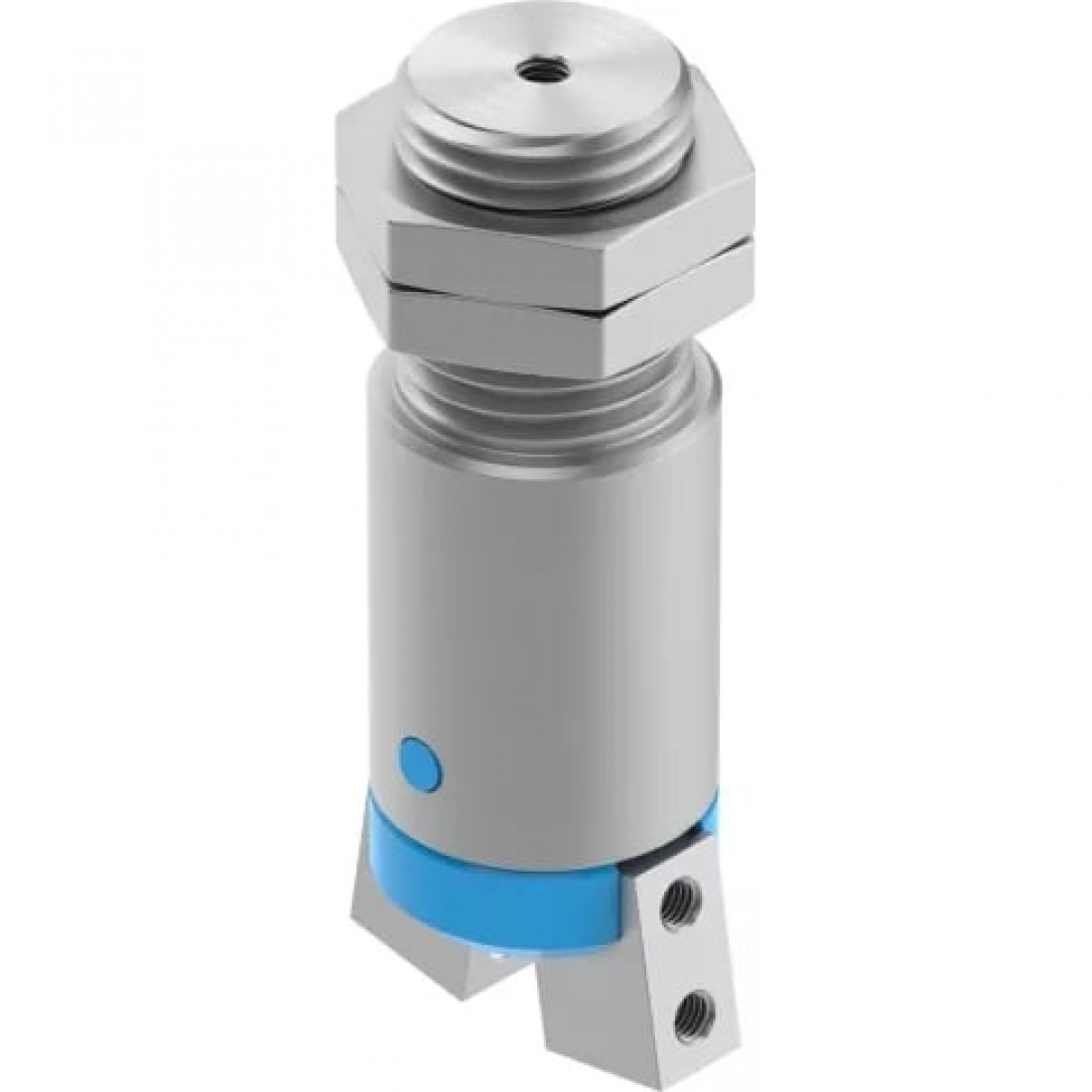

Микрозахват угловой Festo HGWM-12-EO-G7

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

Вес

52 г

Высота

55,8 мм

Длина

22,8 мм

Размер

12

Тип конструкции

Наклонная плоскость

Тип крепления

С контргайкой

Ширина

21,9 мм

Основные характеристики

Артикул

185700

Наименование

Угловой захват

Производитель

Festo

Серия товара

HGWM

Особенности материалов

Материал губок захвата

Легированная сталь

Материал закрывающей крышки

POM (Полиформальдегид)

Материал корпуса

Нержавеющая легированная сталь

Технические характеристики

Количество губок захватов

2

Максимальная частота работы захвата

4 Гц

Максимальное усилие на губку захвата Fz, статическое

20 Н

Максимальный люфт губок захвата Sz

0,03 мм

Максимальный момент на захвате Mx, статичный

40 Нм

Максимальный момент на захвате My, статичный

40 Нм

Максимальный момент на захвате Mz, статичный

40 Нсм

Максимальный угловой люфт захвата ax, ay

0,5 °

Максимальный угол раскрытия

18,5 °

Минимальное время закрытия при 6 бар

1,8 мс

Минимальное время открытия при 6 бар

3,7 мс

Момент от возвратной пружины

1,3 Нсм

Общее усилие при 6 бар, закрытие

64 Нсм

Определение позиции

Без

Присоединение 2

M3

Точность повторения, захват

<= 0,02 мм

Функция захвата

Угол

Условия эксплуатации

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От +5 °C до +60 °C
