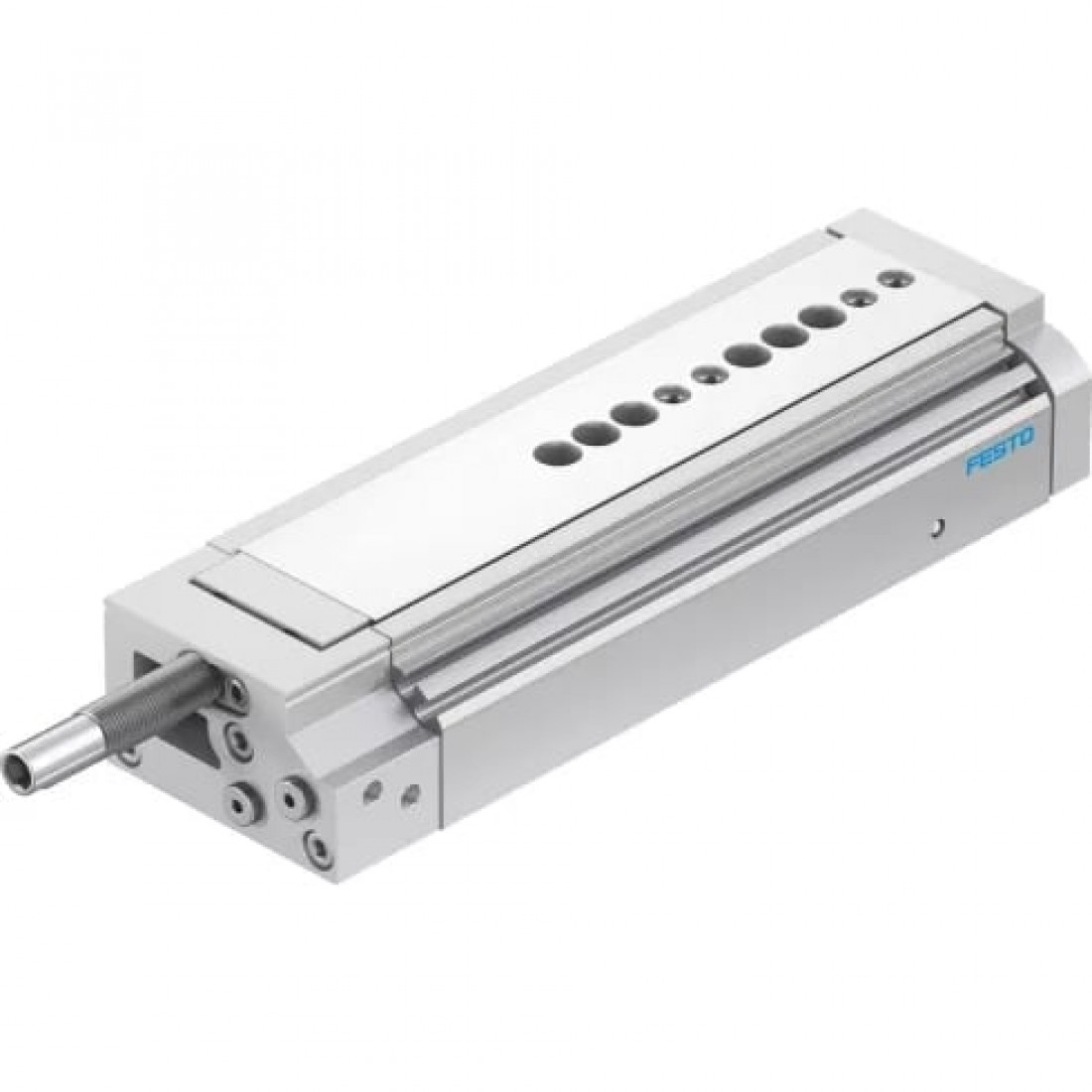

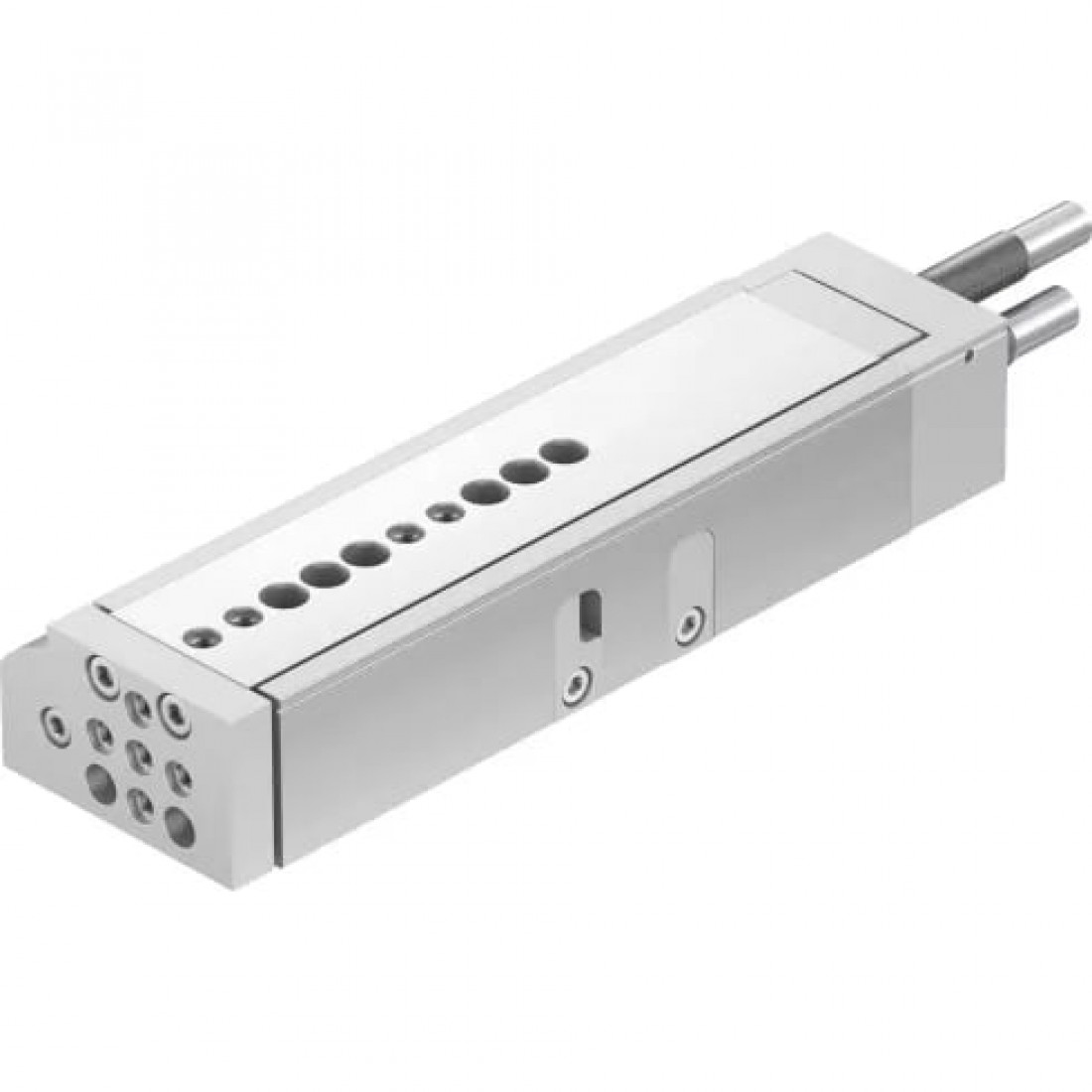

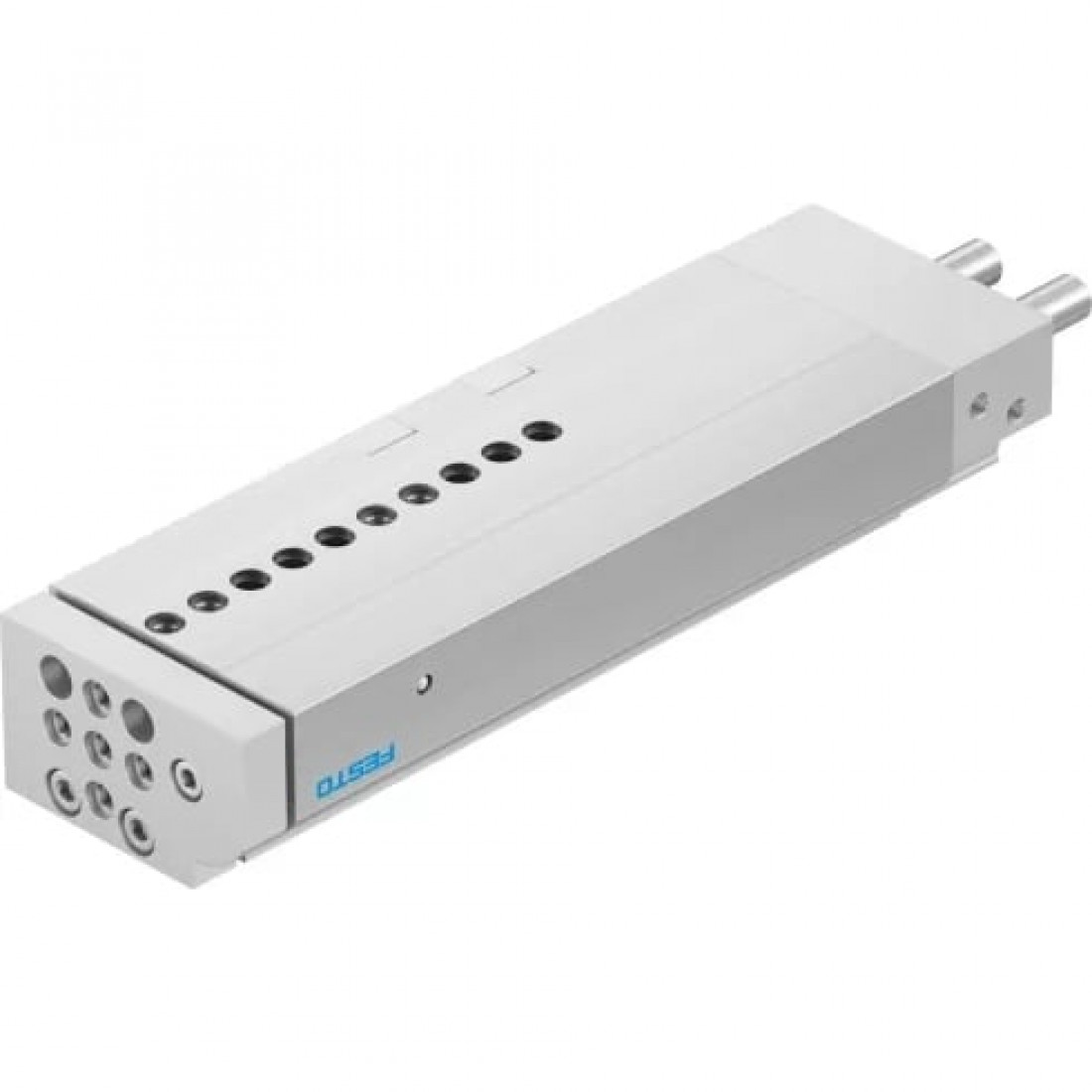

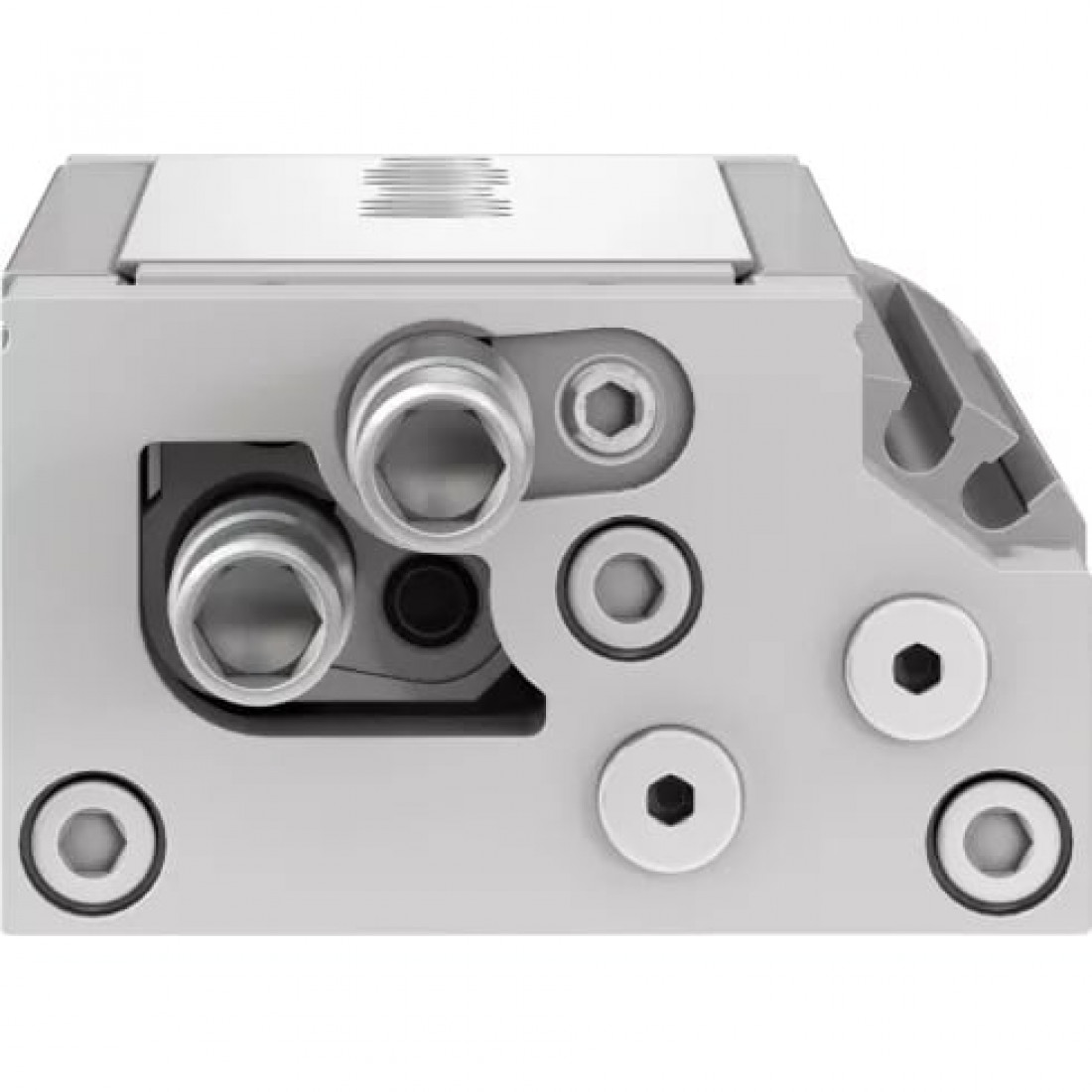

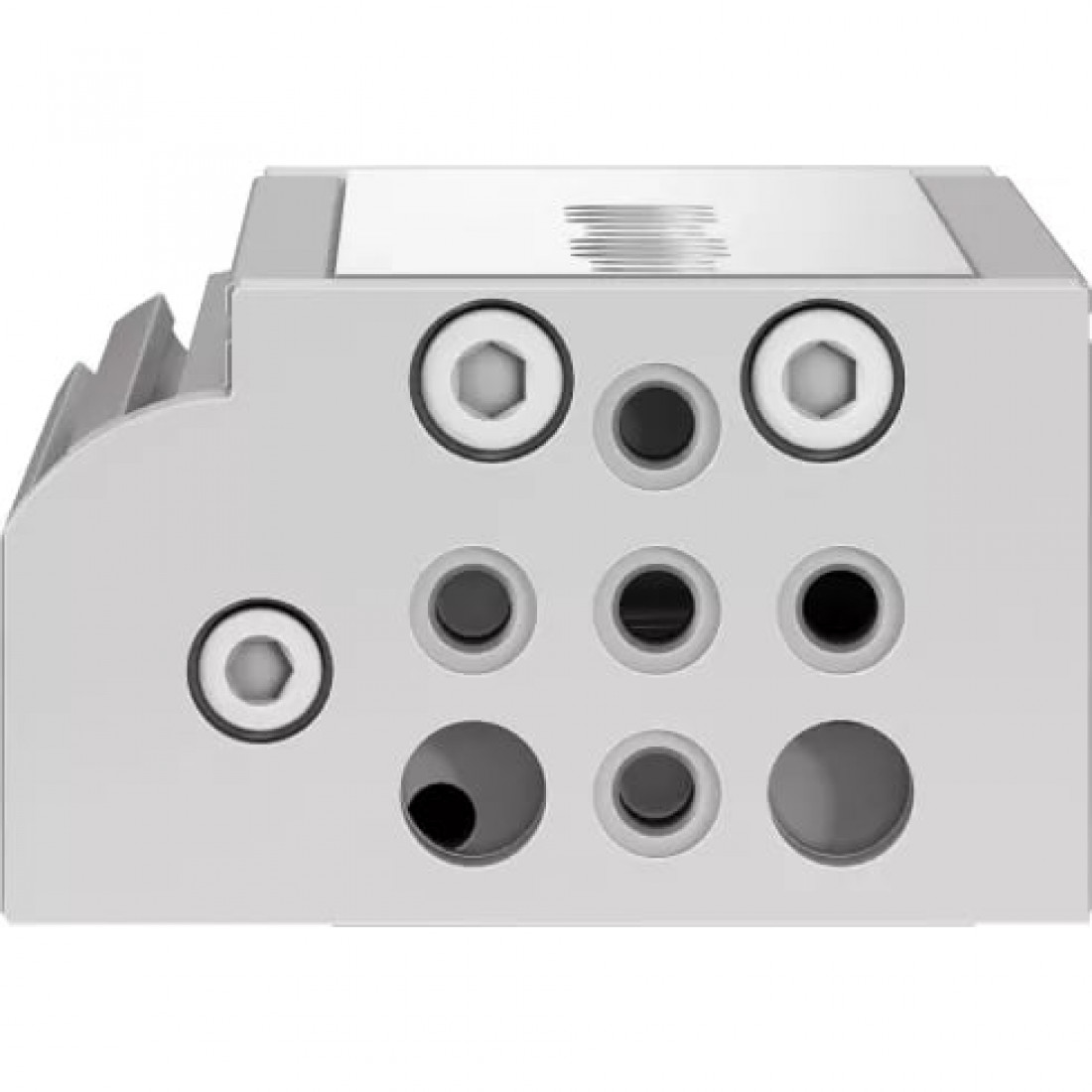

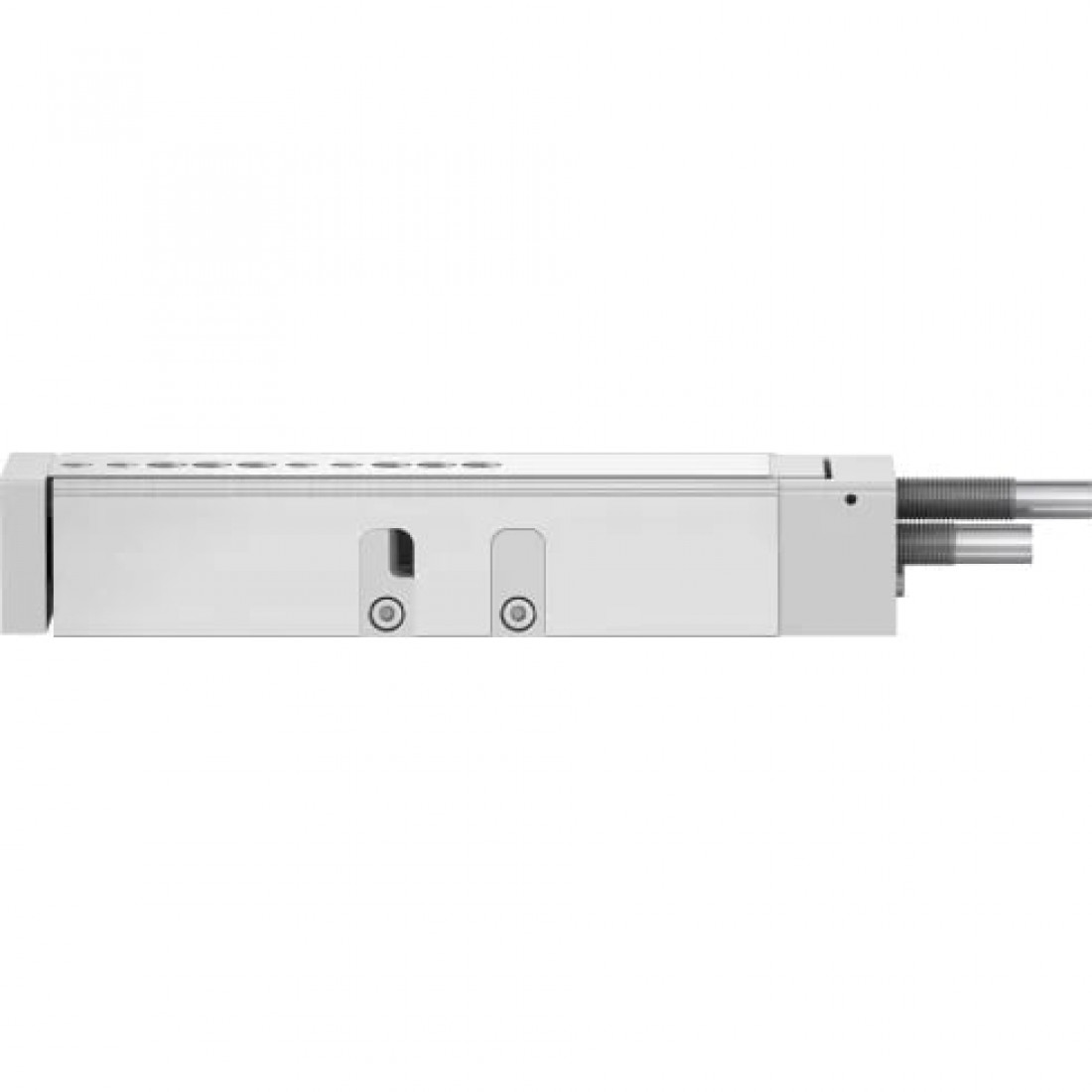

Мини-суппорт Festo DGSL-12-80-Y3A

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

Крепление к штоку

Со сквозным отверстием

Теоретическое усилие при 6 бар, обратный ход

104 Н

Теоретическое усилие при 6 бар, прямой ход

121 Н

Энергия удара в крайних положениях

2 Нм

Массо-габаритные и монтажные характеристики

Альтернативные соединения

См. чертеж

Вес

1148 г

Конец штока

Направляющая плита

Перемещаемая масса

456 г

Тип конструкции

Yoke - кинематика

Тип присоединения на выходе

Внутренняя резьба

Тип резьбы

M

Основные характеристики

Артикул

543980

Наименование

Мини-суппорт

Производитель

Festo

Серия товара

DGSL

Тип оборудования

Мини-суппорт

Особенности материалов

Материал корпуса

Алюминиевый сплав

Материал крышки

Алюминиевый сплав

Материал уплотнения

HNBR (Гидрированный бутадиен-нитрильный каучук)

Материал штока

Легированная сталь

Технические характеристики

Демпфирование

Амортизатор

Диаметр поршня

16 мм

Длина демпфирования

10 мм

Максимальная скорость

0,8 м/с

Максимальное усилие Fy

1280 Н

Максимальное усилие Fz

1280 Н

Максимальный момент Mx

20 Нм

Максимальный момент My

15 Нм

Максимальный момент Mz

15 Нм

Направляющая

Шариковая направляющая

Определение позиции

При помощи датчиков положения

Присоединение

M5

Расположение демпфирования

С двух сторон

Регулируемая зона конечного положения, ход вперед

68 мм

Регулируемая зона конечного положения, ход назад

25,5 мм

Режим работы привода

Yoke

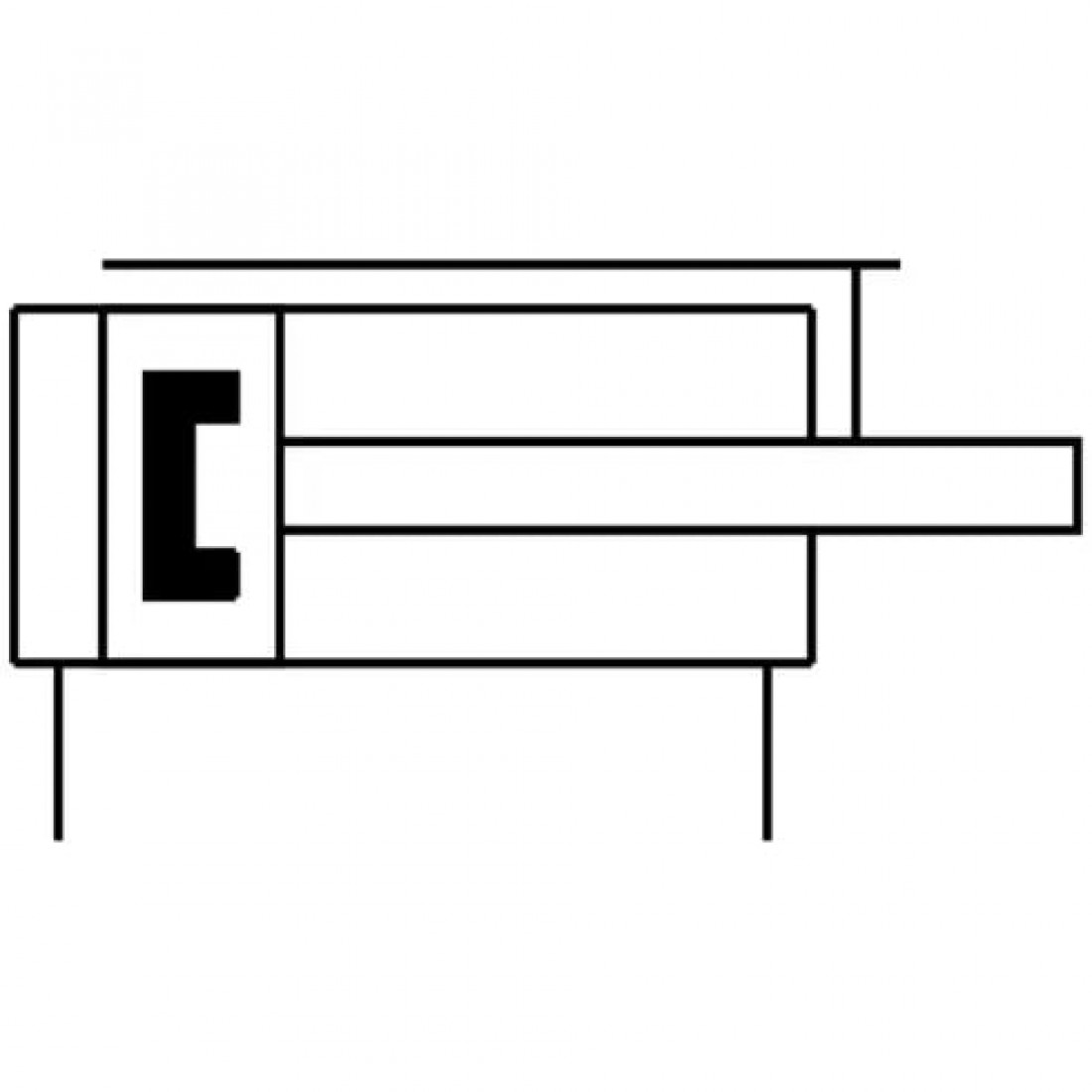

Тип действия

Двустороннее

Тип штока

Односторонний

Точность повторения

±0,01 мм

Ход

80 мм

Условия эксплуатации

Максимальное рабочее давление

8 бар

Минимальное рабочее давление

1 бар

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

0 - Нет стойкости к коррозии

Температура окружающей среды

От 0 °C до +60 °C
