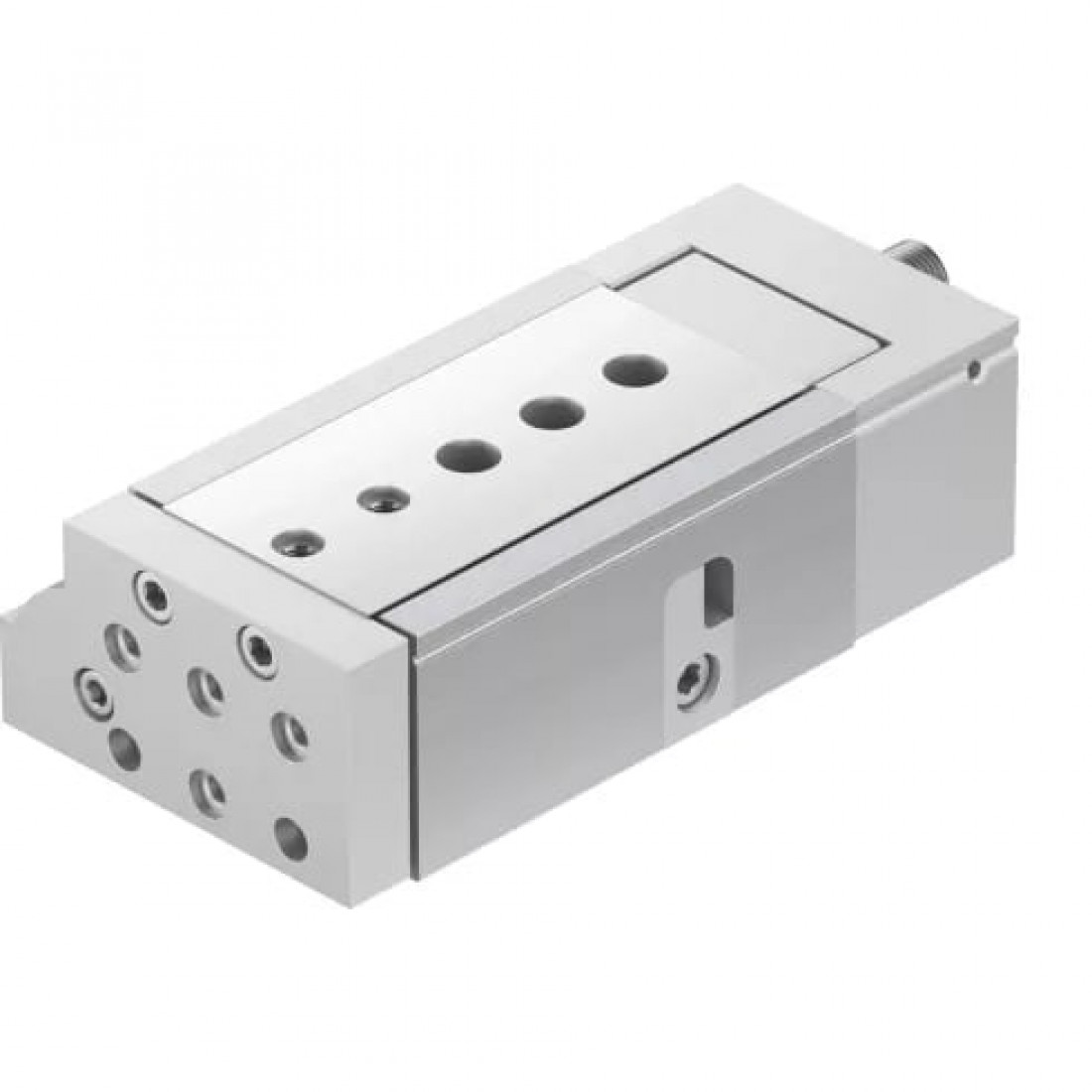

Мини-суппорт Festo DGSL-20-30-EA

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

Крепление к штоку

Со сквозным отверстием

Теоретическое усилие при 6 бар, обратный ход

247 Н

Теоретическое усилие при 6 бар, прямой ход

295 Н

Энергия удара в крайних положениях

0,45 Нм

Массо-габаритные и монтажные характеристики

Альтернативные соединения

См. чертеж

Вес

1808 г

Конец штока

Направляющая плита

Перемещаемая масса

750 г

Тип конструкции

Yoke - кинематика

Тип присоединения на выходе

Внутренняя резьба

Тип резьбы

G

Основные характеристики

Артикул

570197

Наименование

Мини-суппорт

Производитель

Festo

Серия товара

DGSL

Тип оборудования

Мини-суппорт

Особенности материалов

Материал корпуса

Алюминиевый сплав

Материал крышки

Алюминиевый сплав

Материал уплотнения

HNBR (Гидрированный бутадиен-нитрильный каучук)

Материал штока

Легированная сталь

Технические характеристики

Демпфирование

Нерегулируемое

Диаметр поршня

25 мм

Длина демпфирования

1,2 мм

Максимальная скорость

0,8 м/с

Максимальное усилие Fy

3354 Н

Максимальное усилие Fz

3354 Н

Максимальный момент Mx

60 Нм

Максимальный момент My

30 Нм

Максимальный момент Mz

30 Нм

Направляющая

Шариковая направляющая

Определение позиции

При помощи датчиков положения

Присоединение

1/8

Расположение демпфирования

С двух сторон

Регулируемая зона конечного положения, ход вперед

6,5 мм

Регулируемая зона конечного положения, ход назад

5,5 мм

Режим работы привода

Yoke

Тип действия

Двустороннее

Тип штока

Односторонний

Точность повторения

0,3 мм

Ход

30 мм

Условия эксплуатации

Максимальное рабочее давление

8 бар

Минимальное рабочее давление

1 бар

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

0 - Нет стойкости к коррозии

Температура окружающей среды

От 0 °C до +60 °C
