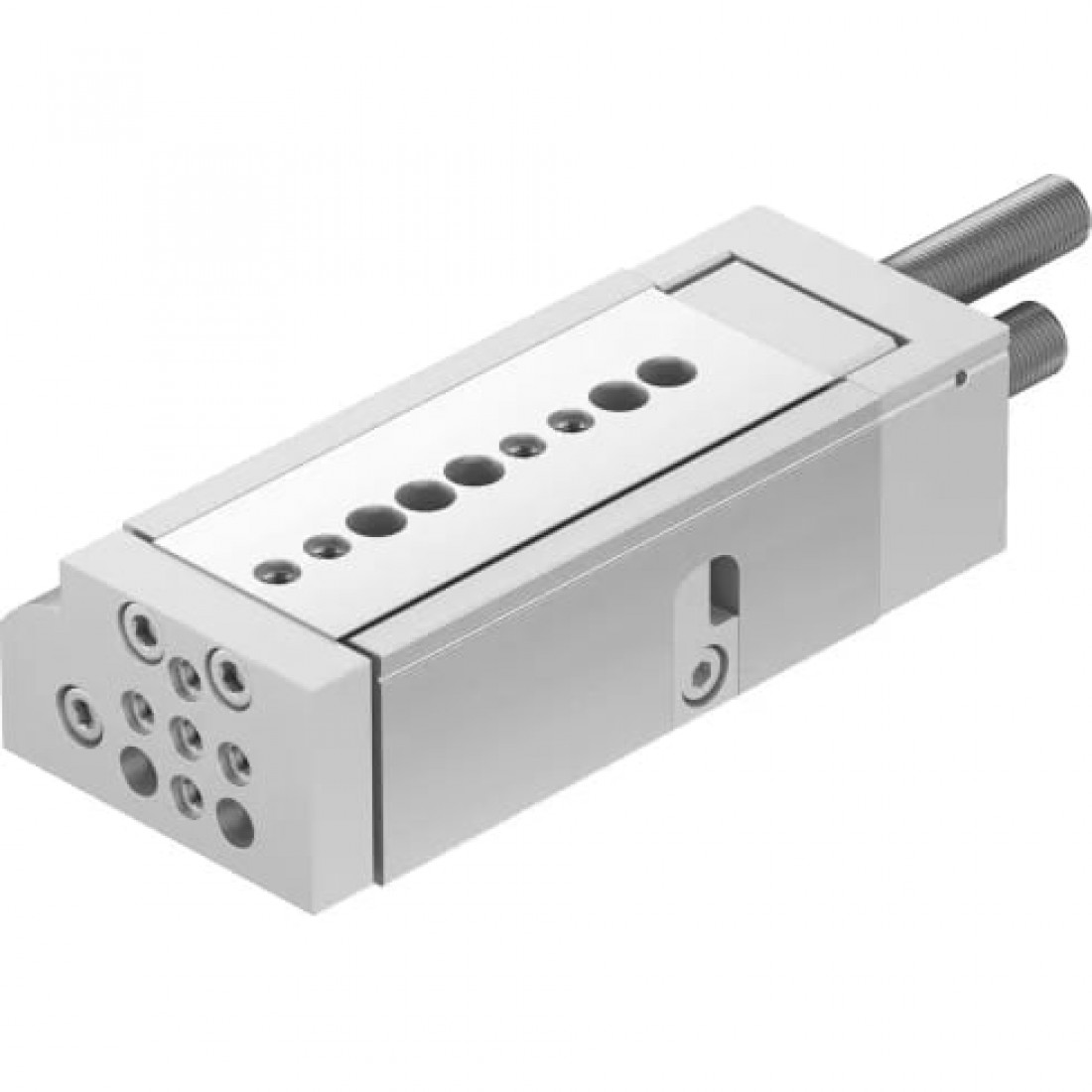

Мини-суппорт Festo DGSL-N-16-30-P1A
- Производитель
- FESTO
- Наличие
- Под заказ
- SKU / Артикул
- 566316
- MPN
- DGSL-N-16-30-P1A
Цена по запросу
- Условия эксплуатации
- Рабочая среда:Сжатый воздух по ISO 8573-1:2010
- Крепление к штоку
- Со сквозным отверстием
- Теоретическое усилие при 6 бар, обратный ход
- 158 Н
- Теоретическое усилие при 6 бар, прямой ход
- 188 Н
- Энергия удара в крайних положениях
- 0,12 Нм
- Альтернативные соединения
- См. чертеж
Описание DGSL-N-16-30-P1A
Мини-суппорт Festo DGSL-N-16-30-P1A. Артикул 566316, MPN DGSL-N-16-30-P1A. Вес: 1088 г; Материал корпуса: Алюминиевый сплав; Присоединение: M5. Цены указаны в тенге; условия поставки согласовываются при подтверждении заказа.
Заказ можно оформить с оплатой по счёту или при получении. Товар под заказ, стоимость уточняется перед подтверждением. Доставка и сроки согласовываются при подтверждении заказа.
Общие характеристики
- Условия эксплуатации
- Рабочая среда:Сжатый воздух по ISO 8573-1:2010
Дополнительные характеристики
- Крепление к штоку
- Со сквозным отверстием
- Теоретическое усилие при 6 бар, обратный ход
- 158 Н
- Теоретическое усилие при 6 бар, прямой ход
- 188 Н
- Энергия удара в крайних положениях
- 0,12 Нм
Массо-габаритные и монтажные характеристики
- Альтернативные соединения
- См. чертеж
- Вес
- 1088 г
- Конец штока
- Направляющая плита
- Перемещаемая масса
- 459 г
- Тип конструкции
- Yoke - кинематика
- Тип присоединения на выходе
- Внутренняя резьба
- Тип резьбы
- M
Основные характеристики
- Артикул
- 566316
- Наименование
- Мини-суппорт
- Производитель
- Festo
- Серия товара
- DGSL
- Тип оборудования
- Мини-суппорт
Особенности материалов
- Материал корпуса
- Алюминиевый сплав
- Материал крышки
- Алюминиевый сплав
- Материал уплотнения
- HNBR (Гидрированный бутадиен-нитрильный каучук)
- Материал штока
- Легированная сталь
Технические характеристики
- Демпфирование
- Нерегулируемое
- Диаметр поршня
- 20 мм
- Длина демпфирования
- 4,2 мм
- Максимальная скорость
- 0,8 м/с
- Максимальное усилие Fy
- 2274 Н
- Максимальное усилие Fz
- 2274 Н
- Максимальный момент Mx
- 35 Нм
- Максимальный момент My
- 22 Нм
- Максимальный момент Mz
- 22 Нм
- Направляющая
- Шариковая направляющая
- Определение позиции
- При помощи датчиков положения
- Присоединение
- M5
- Расположение демпфирования
- Упругие кольца с двух сторон, с жестким упором
- Регулируемая зона конечного положения, ход вперед
- 37,5 мм
- Регулируемая зона конечного положения, ход назад
- 39,5 мм
- Режим работы привода
- Yoke
- Тип действия
- Двустороннее
- Тип штока
- Односторонний
- Точность повторения
- ±0,01 мм
- Ход
- 30 мм
Условия эксплуатации
- Максимальное рабочее давление
- 8 бар
- Минимальное рабочее давление
- 1 бар
- Положение при сборке
- Любое
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Сопротивление коррозии
- 0 - Нет стойкости к коррозии
- Температура окружающей среды
- От 0 °C до +60 °C
